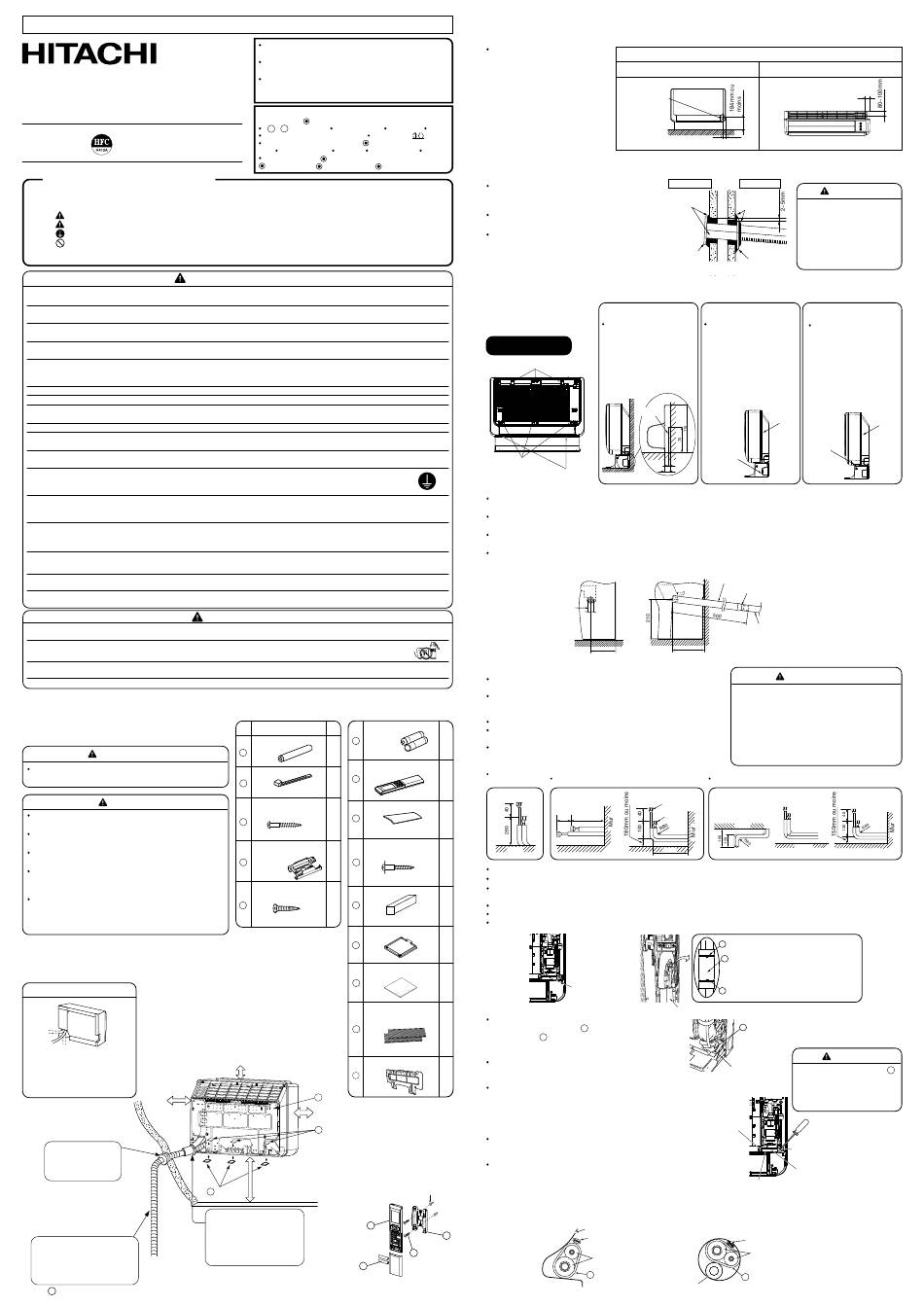

Hitachi RAF-25RXB Manuel D'installation

POUR LE SERVICE PERSONNEL SEULEMENT

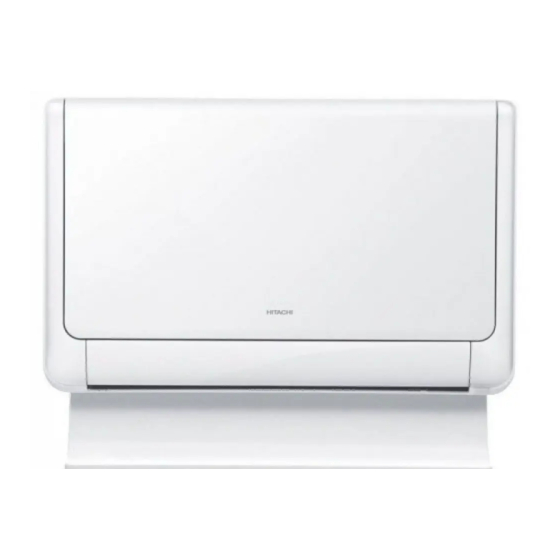

UNITÉ DE PLANCHER HITACHI
CLIMATISEUR
MANUEL D'INSTALLATION
RAF-25RXB
RAF-35RXB
Unité intérieure
RAF-50RXB
CONSIGNES DE SÉCURITÉ
• Lisez attentivement les consignes de sécurité avant de mettre l'appareil en marche.
• Le contenu de ce chapitre est vital pour assurer un fonctionnement en toute sécurité. Prêtez attention notamment aux
signes d'avertissement ci-dessous.
AVERTISSEMENT ....... Une fausse méthode d'installation risque de provoquer un accident mortel ou des blessures graves.
ATTENTION ................. Une mauvaise installation risque d'entraîner des conséquences graves.
Veuillez utiliser un fil de terre.
Cette signe avec des figures indique la prohibition.
Assurez-vous qu'après installation, l'appareil fonctionne correctement. Expliquez au client comment utiliser et entretenir correctement
l'appareil, en vous référant au mode d'emploi. Demandez au client de conserver ce manuel d'installation avec le manuel d'instructions.
AVERTISSEMENT
• Demandez à votre revendeur ou à un technicien qualifié d'installer votre appareil. Si vous faites l'installation vous-même, vous risquez de provoquer une fuite d'eau, un court-
circuit ou un incendie.
• Tout au long de l'installation, suivez les instructions contenues dans le manuel. Une mauvaise installation risque d'entraîner des fuites d'eau, une électrocution ou un
incendie.
• Assurez-vous que les emplacements choisis sont capables de supporter le poids des appareils. Si ce n'est pas le cas, les appareils risquent de tomber et de constituer un
danger.
• Suivez les règles concernant l'installation électrique et les méthodes décrites dans le manuel d'installation. Utilisez le type de fil électrique officiellement approuvé dans votre
pays. Veillez à utiliser le circuit spécifié. Un travail peu soigné ou un fil électrique de mauvaise qualité peut causer un court-circuit ou un feu.
• Assurez vous que vous utilisez les fil de raccordement adéquats pour connecter le groupe extérieur à celui d'intérieur. Une fois les extrémités du câble insérées dans les
bornes, vérifiez que les connexions sont correctement effectuées pour éviter que la force extérieure ne soit appliquée à la section de raccordement de la base des bornes.
Une insertion inappropriée ou un contact branlant peut causer un court-circuit ou un feu.
• Utilisez les pièces spécifiées pour l'installation. Sinon, une chute de l'appareil, des fuites d'eau, des chocs électriques ou des incendies risquent de se produire.
• Assurez-vous d'utiliser la tuyauterie spécifiée pour R410A, sous peine de briser les tubes en cuivre ou de provoquer des dysfonctionnements.
• Lors de l'installation ou du déplacement d'un climatiseur, évitez l'infiltration d'air autre que le réfrigérant spécifié (R410A) dans le cycle de refroidissement. En cas d'infiltration
d'un autre type d'air, le niveau de pression du cycle de refroidissement risque d'augmenter anormalement et d'entraîner un risque de rupture et de blessure.
• Prévoyez une ventilation adéquate au cas où il y aurait une fuite de gaz de réfrigération. Si le gaz de réfrigération entre en contact avec du feu, il peut devenir toxique.
• Après l'installation, il faut vérifier s'il n'y a pas de fuite de gaz de réfrigération. Si le gaz de réfrigération s'échappe dans la pièce et entre en contact avec du feu dans un
convecteur, un radiateur, etc., il peut devenir toxique.
• Les modifications non autorisées du climatiseur peuvent se révéler dangereuses. En cas de panne, il faut appeler un technicien ou un électricien spécialisé en systèmes de
climatisation. Toute réparation mal effectuée risque de provoquer des fuites d'eau, des décharges électriques, des incendies, etc.
• Veuillez connecter le fil de terre au fil de source d'énergie au groupe extérieur, et entre le groupe extérieur et celui d'intérieur. Ne raccordez pas le fil de
terre aux tuyaux de gaz ou d'eau, au paratonnerre ou à la ligne de terre téléphonique. Une erreur dans l'installation d'un filde terre peut causer une
électrocution.
• Lorsque vous avez terminé de récupérer le fluide réfrigérant (évacuation), arrêtez le compresseur et retirez le tuyau du fluide réfrigérant.
Si vous retirez ce dernier alors que le compresseur fonctionne et que la vanne de service est ouverte, l'air est aspiré et la pression augmente rapidement
dans le système du cycle de refroidissement, entraînant un risque d'explosion ou de blessure.
• Lors de l'installation de l'appareil, veillez à installer le tuyau du fluide réfrigérant avant de démarrer le compresseur.
Si le tuyau du fluide réfrigérant n'est pas installé et si le compresseur fonctionne avec la vanne de service ouverte, l'air est aspiré et le niveau de pression du
cycle de refroidissement peut augmenter anormalement, entraînant un risque de rupture et de blessure.
• Les câbles électriques ne doivent ni être remaniés ni ajoutés.
Utilisez bien un disjoncteur exclusif.
Sinon, un feu ou une décharge électrique est possible suite à une mauvaise connexion, une mauvaise isolation ou une surcharge.
• Connectez les câbles correctement aux bornes, et fermez fermement les cache-bornes.
Sinon, une surchauffe du contact de borne, un feu ou une décharge électrique est possible.
• Assurez-vous que tous les points de connexion des câbles électriques sont exempts de poussière et fixez-les fermement.
Sinon, un feu ou une décharge électrique est possible.
• Un interrupteur devrait être placé dans la boîte de distribution de l'électricité, pour le fil de source d'énergie au groupe extérieur connecté directement. En cas d'installation faite
autrement, un commutateur principal avec l'écart de contact de plus de 3mm devrait être placé. Sans un interrupteur, le danger d'électrocution est présent.
• Ne pas installer l'appareil à proximité de gaz inflammables. En cas de fuites de gaz inflammables autour de l'installation, le groupe de condensation
risque de prendre feu.
• Lors de l'installation du tub d'évacuation, s' assurer que l'eau s'écoule sans problème. Une installation incorrecte risque de provoquer des fuites d'eau et
d'endommager vos meubles.
• Utilisez un cordon d'alimentation homologué IEC. Type de cordon d'alimentation : NYM.
CHOIX DE L'EMPLACEMENT
(Respectez les observations suivantes et veillez à obtenir
l'autorisation du client avant de procéder à l'installation.)
AVERTISSEMENT
Cet appareil doit être installé à un emplacement stable, sans
vibrations et capable de supporter tout le poids de l'appareil.
ATTENTION
Ne pas installer l'appareil près d'une source de chaleur ou d'un
obstacle au flux d'air.
Les distances de dégagement du haut, de droite et de gauche
sont indiquées dans la figure ci-dessous.
L'emplacement doit permettre l'évacuation de l'eau et le
raccordement des tubes à l'appareil extérieur.
Pour éviter les brouillages, il convient de placer le climatiseur
et sa télécommande à 1m au moins des postes de radio ou de
télévision.
Pour éviter les erreurs de transmission de signaux de la
télécommande, veillez à placer la télécommande loin de tout
appareil à haute fréquence et des systèmes sans fil à forte
puissance.
[Installation de l'appareil en intérieur]
Direction de la tuyauterie
(Par exemple : Installation au mur)
La configuration des tubes peut aller
dans trois directions différentes :
tuyauterie directe à
l'arrière, droite en descente et droite sur
Plus de 200mm
chaque côté.
Veiller à boucher
complètement tous les
espaces au mastic.
Tuyau d'évacuation
Doit être installé séparément.
Isolez la section intérieure du tub
pour empêcher la condensation.
< S906 : A >
Lire attentivement la procédure d'installation avant de
commencer les travaux.
Le revendeur devrait informer le client sur le mode de
fonctionnement de l'appareil.
Les explications pour l'appareil extérieur sont présentées
dans la section "Mode d'emploi" (Manuel d'instructions)
fournie dans l'emballage de l'appareil extérieur.
Outillage nécessaire pour l'installation
(La marque réfère à un outil exclusif pour R410A)
+ -
Tournevis Mètre-ruban
Perceuse électrique ø65mm Clé allen (
Clé à vis (14,17,22,26,27mm) Détecteur de fuites de
gaz Coupe-tubes Mastic Ruban vinyl
Dudgeonnière Adaptateur pour pompe à vide
Valve multiple Tub de charge
ATTENTION
Noms des composants internes
Piles de type
No. Pièce Qté
AAA
Isolant évasé
6
1
1
Télécommande
Agglomérant
7
2
2
Vis pour l'empêchement
Isolant
de renversement
8 8
3
(4,1 × 32)
Vis pour l'empêchement
Support de
de renversement
télécommande
1
4 9
Vis pour support de
Isolant
télécommande
2
5 10
(3,1 × 16)
Douille
11
Feuille
12
Fitre de Purification
de I'Air
13
Plus de 150mm
Support
14
14
Plus de 100mm
12 Feuille
Montage au mur
(jusqu'à 150~500 mm par rapport à la
surface du sol)
11 Douille
La tuyauterie intérieure doit
7
être isolée avec la gaine fourni.
(Si la longueur de gaine est
insuffisante, compléter avec un
produit du marché.) (à se procurer sur place)
6
1. Pose du traversée du mur et pose de la gaine de protection
1.1
Position du trou
Percez un trou dans le mur comme
illustré ci-dessous afin de conserver
un débit d'eau condensée constant.
Couteau Scie
4mm)
Pince
Pompe à vide
1.2
Traversée du mur et pose de la gaine de protection
Percer le mur avec un léger angle pour créer une
ouverture de ø65mm légèrement inclinée vers
l'extérieur.
Couper la gaine de protection en fonction de
l'épaisseur du mur.
Tout espace vide autour de la gaine de protection
doit être complètement bouché au mastic pour
éviter les entrées d'eau de pluie dans la pièce.
2. Installation du module intérieur
2.1
Comment ôter le panneau avant
Pour plus d'informations,
reportez-vous à la section
Retrait et installation du
capot frontal.
Vis (3 pièces)
Vis (3 pièces)
Vis (2 pièces)
2.2
Tub d'évacuation
Assurez-vous que la pente des tubes vers le bas est suffisante pour drainer les flux en douceur sans que ceux-ci restent bloqués au
milieu.
Le gaine d'évacuation (diamètre de connexion externe: 16mm ou 20mm, longueur: 500mm) est inclus dans l'appareil intérieure. Préparez
un tub d'évacuation comme montré sur la figure ci-dessous.
Afin d'empêcher la formation de condensation, le tub d'évacuation intérieur doit être recouvert avec un matériau isolant de la chaleur,
ayant une épaisseur supérieure à 10mm.
Lorsque le tub est fini, vérifiez que la vidange évacue correctement. Fermez le tub de vidange hermétiquement avec le bouchon qui doit
être maintenu propre.
Vue avant
Gaine
d'évacuation
(Unité: mm)
2.3
Connexion du tub au appareil intérieur
Tirer les tubes au travers du trou dans le mur ou dans le plancher vers
l'intérieur.
Positionner les tubes comme montré ci-dessous. En cas de tubes de
petite dimension et de grande dimension, les positionner sur l'avant et
derrière.
Les tubes intérieurs doivent être isolés avec l'isolant fourni.
Le tub doit d'abord être coupé plus long que la longueur montrée ci-
dessous.
2
Le morceau de tub en trop doit être coupé au cours de la connexion du
tub.
En cas de trou
1 En cas de trou dans le mur.
dans le sol.
1
(t3 × 160 × 600)
Sol
2
Enlever le APPUI DU TUB.
(4,0 × 34)
Mettre le gaine d'évacuation dans le mur.
Tourner le tub d'isolation pour gaine d'évacuation et attacher à 4 ou 5 endroits pour le fixer.
Brancher le tub sur l'appareil intérieure.
1
Après avoir terminé le branchement du tub, couvrir le connecteur avec de l'isolant.
(20 × 30 × 300)
Brancher le câble (suivre les instructions de la section "5. Connexion du câble de connexion" au verso de cette fiche.
3
3
Un peu d'espace est prévu entre le APPUI DU TUB et le tub
pour pouvoir fixer les isolant
1
Fixer les isolant sur du APPUI DU TUB, qui doivent se trouver
10
entre les feuilles, comme indiqué sur la figure de droite.
Après avoir attaché les tubs et câble de connexion, attacher
leur en seprant les vis ou APPUI DU TUB et câble de
1
connexion.
Mettre en place le côté facile à fixer du APPUI DU TUB (après
l'avoir aligné avec le tub) en face de l'avant et l'assurer avec
une vis. (Le APPUI DU TUB sert à empêcher aux rongeurs
d'entrer dans l'apprareil intérieur. Il est donc indispensable de
l'installer.)
Afin d'éviter que le connecteur du tub n'entre en contact avec
le couvercle avant, pousser le connecteur aussi loin que
possible.
Disposer soigneusement le câble de connexion, les tubes et
le gaine d'évacuation et les ranger sur le fond de la surface
arrière de l'appareil intérieure.
Cheville
(à se procurer sur place)
Aspect du tub de la surface arrière de l'appareil.
Cheville
4
5
Position du trou
En cas de trou dans le mur.
Tub d'évacuation
plus bas que le
centre du trou.
55mm
Côté intérieur
Boucher
au mastic
Gaine de
protection
MUR
S'il y a une plinthe Pour les tubes latéraux
Si la plinthe fait 5~15 mm Pour les tubes latéraux
d'épaisseur et 115mm ou droits,
moins de hauteur, couper le chemise du support à l'aide
manchon du tub afin de d'un instrument de coupe
l'adapter à la plinthe. pour plastique ou d'un outil
similaire et limer pour
obtenir une finition plus
esthétique.
Plinthe
Manchon
(2 pièces
sur chaque
côté)
5
15
Assurez-vous que le gaine
Vue côté droit
d'évacuation aille vers le bas.
96 88
Vue de côté des tubes.
Avant le tub. Après le tub.
Vue sommet
Petit tub
Grand tub
plus de 270
40
170
2 Agglomérant
Isolant
1
évasé
2 Agglomérant
APPUI DU TUB
Tub
au APPUI DU TUB.
10
APPUI DU TUB 2
Accrocher la
languette du appui
du tub au trou
carré.
Monter le appui du tub afin que la partie cylindrique de la bonde
passe par le trou de ce dernier et le fixer avec des vis placées au
coin arrière droit.
Tub/gaine d'évacuation quand ils passent à travers
un trou dans le mur.
Surface arrière de l'appareil intérieur
Câble de connexion
Tub
8 Isolant
Gaine d'évacuation
En cas de trou dans le sol.
65mm
Côté extérieur
ATTENTION
Vérifiez que le câble n'est pas
Boucher
au mastic
en contact avec des pièces
métalliques dans le mur. Utilisez
la gaine de protection pour
passer le câble dans le creux du
mur, pour éviter que le câble ne
soit endommagé par des souris.
Manchon de la
gaine de protection
Canalisations au sol
Pour les canalisations au
découpez la
sol, découpez la chemise
du capot frontal à l'aide
d'un instrument de coupe
pour plastique ou tout
outil similaire et utilisez
une lime pour obtenir une
finition plus esthétique.
Habillage
Habillage
Chemise du
capot
frontal
Section de connexion
Tub d'évacuation
(à se procurer sur place)
AVERTISSEMENT
Ne pas installer le gaine d'évacuation sur le côté pour
les tubes latéraux. Raccorder le gaine d'évacuation
de façon à ce qu'il sorte directement.
Le fait d'installer le gaine d'évacuation sur le côté
empêcherait de l'orienter vers le bas et provoquerait
des fuites d'eau. Pour éviter que le tub ne goutte,
assurez-vous de passer le gaine d'évacuation sous
le tub.
(Unitè: mm)
Vue avant Vue côté droit
Mur
Sol
Enrober le joint d'isolation,
attacher les joints d'isolation
supérieur et inférieur avec
une pince. Enrober le
bouchon du joint d'isolation
de manière hermétique.
10 Isolant
ATTENTION
En montant Isolant évasé ,
1
veiller à laisser de l'espace entre
ce dernier et la partie en résine,
juste à gauche de celle-ci, pour
éviter les fuites d'eau.
Vis
APPUI DU TUB
Câble de connexion
Tub
8 Isolant
