20.3 Automatismes interverrouillés (DAB905SYN)
MASTER
MASTER

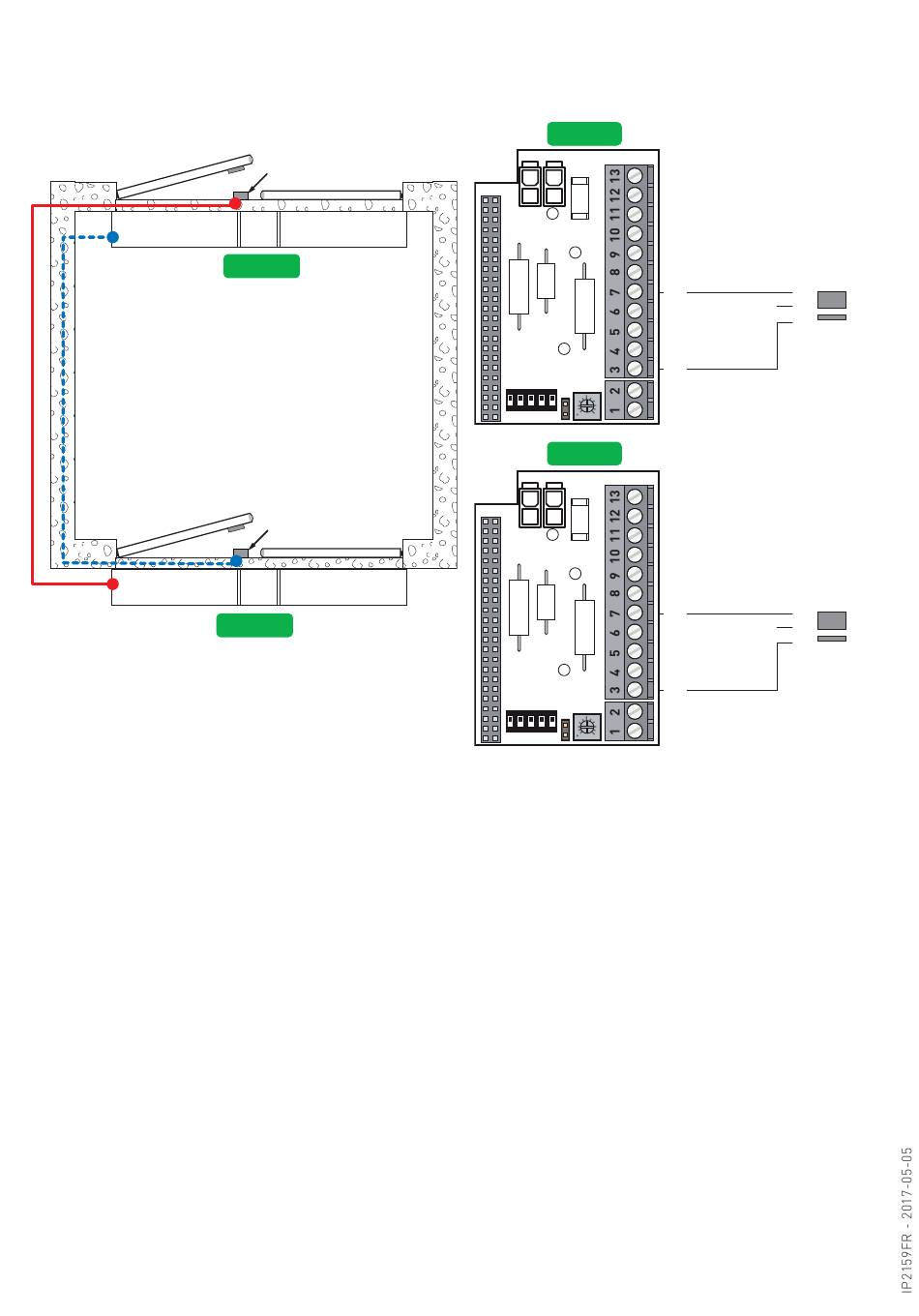

Dans les applications pour portes interverrouillées, il faut installer un microinterrupteur sur l'automatisme A MAÎTRE
pour pouvoir inhiber l'ouverture de l'automatisme B MAÎTRE, et vice-versa.
Quand les deux portes sont fermées, le contact 3-GND 7-KILL reste ouvert. Le premier automatisme qui s'ouvre,
ferme le contact pour empêcher tout mouvement à l'autre automatisme.
Quand le premier automatisme sera fermé, le second pourra s'ouvrir au moyen d'une seconde commande d'ouverture.
REMARQUE : Si une commande KILL est lancée à l'automatisme ESCLAVE, seule la porte ESCLAVE se fermera.
REMARQUE : Les raccordements indiqués ci-dessus valent également dans le cas d'installations de portes simples
interverrouillées.
