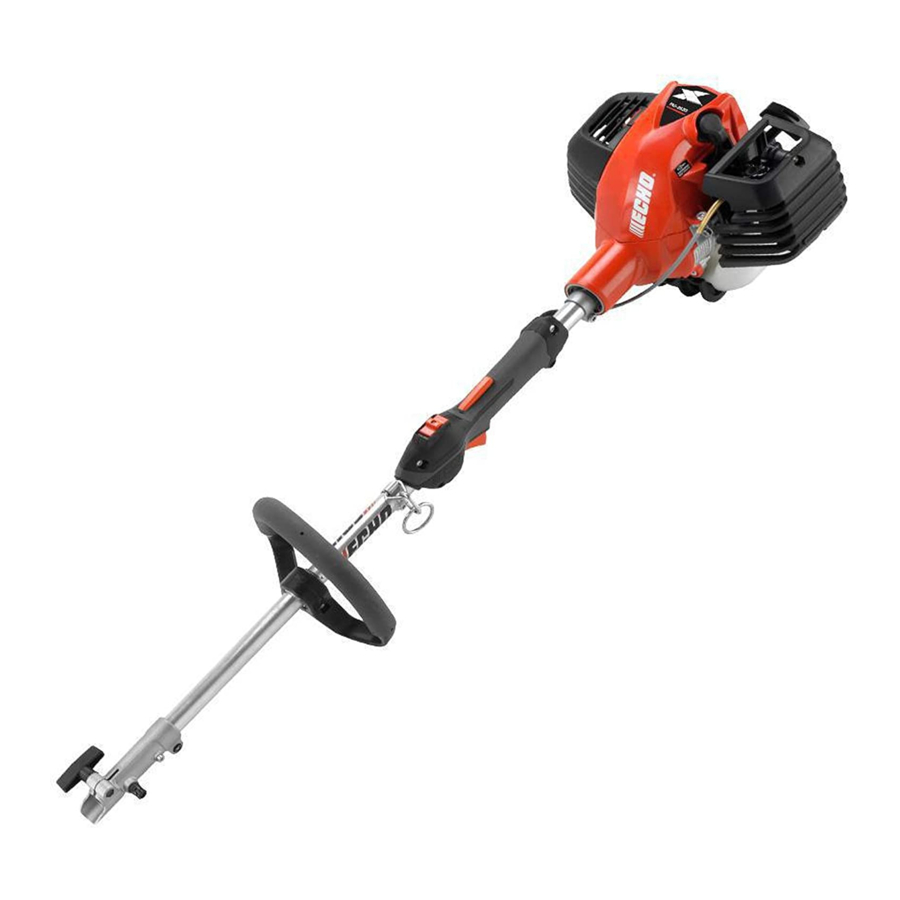

Echo Pro Attachment Série Manuel De L'opérateur

Masquer les pouces Voir aussi pour Pro Attachment Série:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
l'opérateur
Attachment™
Le tuyau d'échappement de ce produit contient des substances
chimiques connu par l'état de Californie pour causer le cancer,
malformations congénitales ou autres dommages reproductifs.
Lire et bien comprendre toute la littérature incluse
avant l'utilisation. L'omission de lire cette littérature
pourrait engendrer des blessures graves.
Remarque: Ce produit est conforme à CAN ICES-2 / NMB-2.
X7502342503
© 07/20 ECHO Incorporated
Manuel de
PAS-2620
Série Pro

Publicité

Table des Matières
loading

Manuels Connexes pour Echo Pro Attachment Série

Sommaire des Matières pour Echo Pro Attachment Série

  • Page 1 Lire et bien comprendre toute la littérature incluse avant l'utilisation. L'omission de lire cette littérature pourrait engendrer des blessures graves. Remarque: Ce produit est conforme à CAN ICES-2 / NMB-2. X7502342503 © 07/20 ECHO Incorporated...

  • Page 2: Table Des Matières

    Introduction ....................3 Informations D'entretien ................3 Pièces/numéro de série ............... 3 Entretien ....................4 Soutien aux produits de consommation ECHO ........4 Enregistrement de produit..............4 Littérature additionnelle ............... 4 Sécurité ....................... 4 Symboles de sécurité dans le manuel et informations importantes..4 Symboles internationaux..............

  • Page 3: Introduction

    INFORMATIONS D'ENTRETIEN Pièces/numéro de série Les pièces authentiques ECHO et les pièces et assemblages pour vos produits ECHO sont disponibles uniquement auprès d'un détaillant ECHO autorisé. Lorsque vous avez besoin d'acheter des pièces toujours avoir le numéro de modèle...

  • Page 4: Entretien

    L'entretien de ce produit au cours de la période de garantie doit être effectué par un centre de service ECHO autorisé. Pour le nom et l'adresse du centre de service ECHO le plus près de chez vous, demandez à votre détaillant ou appeler: 1-800-432-ECHO (3246). L'information de détaillant est également disponible sur notre Site Web.

  • Page 5: Symbole De Cercle Et Barre Oblique

    - Mélange haut régime d’utilisation. Porter des protections Réglage du carburateur pour les yeux, les - Ralenti oreilles et la tête Usure protection de Réglage du carburateur main et de pied - Mélange bas régime X7502342503 © 07/20 ECHO Incorporated...
  • Page 6 NE PAS fumer Poire d’amorçage Près du carburant. Starter volet de départ Starter volet de départ position position RUN (ouvert) START (fermé) Garder les pieds à Accessoire de rotation de l’écart de la lame. la coupe X7502342503 © 07/20 ECHO Incorporated...

  • Page 7: Condition Personnelle Et Équipement De Sécurité

    NE PAS UTILISER DE de ligne - lames LAMES - Tête de ligne uniquement uniquement Remarque: Les symboles n'apparaîtront pas tous sur votre appareil. Condition personnelle et équipement de sécurité Cancer et dommages reproductifs www.P65Warnings.ca.gov X7502342503 © 07/20 ECHO Incorporated...
  • Page 8 Z87.1 ou CE doit être portée à chaque fois que vous utilisez l'unité. Pour un surcroît de sécurité, portez un masque facial ◆ pleine grandeur sur des lunettes de sécurité pour vous protéger des branches ou des débris projetés par l'appareil. X7502342503 © 07/20 ECHO Incorporated...

  • Page 9: Protection Des Mains

    égratignures, et du froid, en plus de réduire la transmission des vibrations de la machine à vos mains. Protection auditive ECHO recommande de porter des protections auditives chaque fois que l'unité est utilisée. Protection des voies respiratoires Les utilisateurs sensibles à...
  • Page 10 En l'absence de telles informations, ECHO ne recommande pas l'utilisation de ce produit par toute personne utilisant un stimulateur cardiaque. Utilisation prolongée / conditions extrêmes Une exposition prolongée au froid et/ou aux vibrations peut...

  • Page 11: Blessure De Stress Répétitif

    Le plus tôt le RSI / SCC sera diagnostiqué, plus de chance nous aurons de prévenir les dommages permanents aux nerfs et muscles. X7502342503 © 07/20 ECHO Incorporated...
  • Page 12 Maintenir une prise ferm • Tenir les poignée d'accélérateur et les poignée de maintien avec les pouces et les doigts tout en encerclant les poignées. X7502342503 © 07/20 ECHO Incorporated...

  • Page 13: Équipement

    Utilisez uniquement des accessoires ECHO. Des blessures graves peuvent résulter de l'utilisation d'une combinaison d'accessoires non approuvés. ECHO, INC. ne peut être tenue responsable de la défaillance des dispositifs de coupe, des pièces mobiles ou des accessoires qui n'ont pas été testés et approuvés par ECHO.
  • Page 14 Réparez-les ou remplacez-les au besoin. Les connecteurs et les fils dénudés peuvent causer des chocs, des étincelles, avec risque d'incendie ou d'explosion entraînant des blessures graves. Vérifiez les terminaux métalliques pour des connexions ◆ sécurisées. X7502342503 © 07/20 ECHO Incorporated...
  • Page 15 En cas de dommage ou de fuite, n'utilisez pas l'appareil, car des blessures graves ou des dommages matériels pourraient en résulter. Faites réparer l'unité par un détaillant de service agréé avant de l'utiliser. X7502342503 © 07/20 ECHO Incorporated...

  • Page 16: Contrôle Des Émissions (Échappement/Évaporation)

    émissions du moteur répondent aux réglementations d'émissions applicables, à condition que les procédures de maintenance approuvées sont respectées comme indiqué dans la section Maintenance de ce manuel. X7502342503 © 07/20 ECHO Incorporated...

  • Page 17: Description

    S’assurer que les autocollants sont lisibles et veiller à bien comprendre et respecter leurs instructions. Si un autocollant est illisible, un remplacement pourra être commandé auprès du revendeur ECHO. L'étiquette de sécurité est à titre indicatif seulement. Votre étiquette pourrait avoir une apparence légèrement différente.

  • Page 18: Contenu

    16. Poire D’amorçage 17. Bougie CONTENU Le produit ECHO que vous venez d’acheter a été pré-assemblé en usine. Du fait des restrictions imposées par l’emballage, l’assemblage de certaines pièces peut être nécessaire. Vérifier soigneusement le contenu et contacter le détaillant ou le concessionnaire ECHO immédiatement si des pièces sont manquantes ou...

  • Page 19: Assemblage

    (C) pour vous assurer que l'arbre d'entraînement inférieur intérieur s'engage dans la douille carrée de l'arbre d'entraînement supérieur. Remarque: Le boîtier de roulement inférieur et l'ensemble de tête doivent être alignés avec le moteur. X7502342503 © 07/20 ECHO Incorporated...

  • Page 20: Equilibrage Et Ajustez De L'outil

    Fixez l'ensemble de l'arbre inférieur au coupleur en serrant le bouton de serrage (D). Equilibrage et ajustez de l’outil Desserrer la vis du collier de bandoulière. Mettre le harnais sur l’épaule et y accrocher l’outil. X7502342503 © 07/20 ECHO Incorporated...

  • Page 21: Fonctionnement

    Les gaz d’échappement peuvent causer de graves brûlures. TOUJOURS placer l’outil de façon à diriger les gaz d’échappement loin du visage et du corps. X7502342503 © 07/20 ECHO Incorporated...

  • Page 22: Carburant

    10 % d'éthanol (alcool de grain) ou 15 % de MTBE (oxyde de butyle tertiaire et de méthyle). L'essence contenant du méthanol (alcool de bois) n'est PAS approuvée. L’utilisation du carburant de marque ECHO est recommandée pour prolonger la durée de vie de tous les moteurs refroidis à...
  • Page 23 à 2 temps de marque ECHO, répondant aux normes ISO-L-EGD (ISO/CD 13738) et J.A.S.O. FD doit être utilisée. L’huile 2 temps de marque ECHO est conforme à ces normes. Des problèmes de moteur dus à un manque de lubrification causé par la non-utilisation d'une huile certifiée ISO-L-EGD (ISO/CD 13738) et J.A.S.O.
  • Page 24 Instructions pour le mélange Le carburant entreposé se détériore. Ne mélangez pas plus de carburant que vous ne prévoyez en utiliser 30 jours – ou 90 jours si vous ajoutez un stabilisateur de carburant. X7502342503 © 07/20 ECHO Incorporated...
  • Page 25 Le carburant deux temps entreposé peut se séparer. Agitez TOUJOURS le contenant de carburant soigneusement avant chaque utilisation. L'huile usée, l'essence et les serviettes souillées sont des déchets dangereux. Les lois sur l'élimination des déchets varient d'une localité à l'autre. X7502342503 © 07/20 ECHO Incorporated...

  • Page 26: Démarrage D'un Moteur Froid

    (B) en position « Cold Start » ( Poire d’amorçage Pomper la poire d’amorçage (C) jusqu’à ce que le carburant soit visible dans la conduite de retour transparente. Pomper 4 ou 5 fois de plus. Cordon lanceur X7502342503 © 07/20 ECHO Incorporated...

  • Page 27: Démarrage D'un Moteur Chaud

    La accessoire de coupe doit rester immobile au ralenti afin de éviter des risques de blessures graves. Remarque: Si l’accessoire pousser, régler le carburateur selon les instructions de ce manuel ou consulter le concessionnaire ECHO pour éviter des risques de blessures graves. X7502342503 © 07/20 ECHO Incorporated...
  • Page 28 Tirer vigoureusement sur le cordon lanceur (D) jusqu’à ce que le moteur démarre. Remarque: Si le moteur ne démarre pas après 2-3 tractions du cordon, utiliser la procédure de démarrage à froid. X7502342503 © 07/20 ECHO Incorporated...

  • Page 29: Arrêt Du Moteur

    L'utilisation d'un appareil mal entretenu peut entraîner de graves blessures pour l'utilisateur ou pour les passants. Suivez toujours les directives d'entretien à la lettre, sinon il y a des risques de blessure grave. X7502342503 © 07/20 ECHO Incorporated...

  • Page 30: Niveaux De Compétence

    Niveau 1 = Facile à effectuer. Des outils courants peuvent être requis. Niveau 2 = Moyennement difficile. Certains outils spécialisés peuvent être requis. Niveau 3 = Consultez votre détaillant. Cliquez ICI ou visitez le site http://www.echo-usa.com/products/ maintenance-kit. https://www.shindaiwa-usa.com/you-can.aspx Pour de plus amples renseignements sur les trousses d'entretien.

  • Page 31: Filtre À Air

    à faible évaporation ne nécessite PAS d’entretien régulier. * Toutes les recommandations de remplacement de pièces sont basées sur la découverte de dommages ou d’usure lors de l’inspection. Filtre à air Niveau 1. Pièces nécessaires: kit de réglaget X7502342503 © 07/20 ECHO Incorporated...
  • Page 32 • Balayez légèrement le filtre pour enlever la saleté. Remplacer filtre s’il est endommagé, saturé de carburant, très sale, ou les bords en caoutchouc de cachetage sont déformés. Remonter les composants en reprenant les étapes à l’inverse. X7502342503 © 07/20 ECHO Incorporated...

  • Page 33: Filtre À Carburant

    Ne retirez pas le serre- câble pour retirer le filtre à carburant. Pincez le filtre à carburant avec les doigts d’une main et la conduite de carburant de l’autre main. Tirez et tournez légèrement pour séparer. X7502342503 © 07/20 ECHO Incorporated...

  • Page 34: Bougie

    Les résidus de sable 0.65 mm (0.026 po.) endommageraient le moteur. Régler l’écartement de l’électrode en le fléchissant. Serrer la bougie à 102-153 kgf • cm (89-133 po • lbf). Système de refroidissement Niveau 2. X7502342503 © 07/20 ECHO Incorporated...
  • Page 35 Débrancher le fil de la bougie. Retirer le couvercle du silencieux (A). Retirer le capot du moteur (B). NE PAS utiliser une raclette en métal pour nettoyer les ailettes du cylindre. X7502342503 © 07/20 ECHO Incorporated...

  • Page 36: Systéme D'échappement

    à ne pas endommager le corps catalytique. Si le tamis est fissuré, colmaté ou troué, le remplacer. Remonter les composants en reprenant les étapes à l’inverse. Nettoyage de la lumière d’échappement Niveau 2. Pièces nécessaires: selon le besoin : l’écran thermique X7502342503 © 07/20 ECHO Incorporated...

  • Page 37: Réglage Du Carburateur

    Arrêté le moteur et serré les boulons montant (ou les noix) au spécifications. Réglage du carburateur Niveau 2. Une fois le carburateur réglé, l’accessoire de coupe doit rester immobile au ralenti afin d’éviter des risques de blessures graves. X7502342503 © 07/20 ECHO Incorporated...
  • Page 38 Pour les dispositifs équipés d’un embrayage, s’assurer ◆ que l’accessoire de coupe s’arrête de tourner lorsque le moteur est au ralenti.. Lorsque le dispositif est éteint, s’assurer que l’accessoire ◆ de coupe s’est arrêté avant poser le dispositif sur le sol. X7502342503 © 07/20 ECHO Incorporated...

  • Page 39: Lubrification

    (B) et la tourner de ¼ de tour vers la droite, en position déverrouillée. Retirer l’accessoire. Retirer l’accouplement de l’arbre moteur supérieur en desserrant la vis de blocage (C) et en retirant la vis d’arrêt (D). X7502342503 © 07/20 ECHO Incorporated...
  • Page 40 à l’engager à fond et aligner la vis d’arrêt de l’accouplement sur le trou de l’arbre. Installer et serre la vis d’arrêt (D), puis serrer la vis de blocage (C). X7502342503 © 07/20 ECHO Incorporated...

  • Page 41: Dépannage

    Écart d'étincelle Ajuster à incorrect - 0,65 mm couvert de (0,026 po.) - Étincelle sur Aucune carbone - nettoyer ou bougie étincelle encrassé de remplacer - carburant - remplacer bougie bougie défectueuse X7502342503 © 07/20 ECHO Incorporated...
  • Page 42 Les vapeurs de carburant sont extrêmement inflammables e peuvent causer incendie ou explosion. Ne jamais tester pour des étincelles d'allumage par mise à la terre près du trou de bougie de cylindre, sinon cela pourrait entraîner des blessures graves. X7502342503 © 07/20 ECHO Incorporated...

  • Page 43: Entreposage

    Tirer 2 ou 3 fois sur le cordon lanceur pour répartir l’huile à l’intérieur du moteur. Observer la position du piston au travers du trou de la bougie. Tirer lentement le cordon lanceur jusqu’à ce que le piston soit au haut de sa course (PMH) et l’y laisser. X7502342503 © 07/20 ECHO Incorporated...

  • Page 44: Caractéristiques

    Arbre flexible de 6,35 mm (0,25 po.) Sens de rotation Antihoraire en regardant du dessus Poignée Avant Type de boucle D avec poignée anti- vibration en caoutchou Arrière Moule en plastique moulé en caoutchouc Harnais Option X7502342503 © 07/20 ECHO Incorporated...

  • Page 45: Équipement En Option Approuvé Par Echo

    Lire et respecter toutes les consignes de sécurité de ce manuel et du manuel de l’accessoire. ECHO, INC. décline toute responsabilité en cas de défaillance de dispositifs de coupe ou accessoires n’ayant pas été testés et approuvés par ECHO pour cet outil série Pro AttachmentTM.

  • Page 46: Enregistrement De Produit

    C'est RAPIDE et FACILE! NOTE: Vos informations ne seront jamais vendues ou utilisées inadéquatement par ECHO Incorporé. L'enregistrement des unités nous permet de vous contacter dans l'éventualité improbable d'un rappel ou d'une mise à niveau technique ainsi que certifier que vous en êtes le propriétaire en cas de...
  • Page 47 PAS-2620 ENREGISTREMENT DE PRODUIT X7502342503 © 07/20 ECHO Incorporated...
  • Page 48 U00515001001 - U00515999999 U43115001001 - U43115999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
