7.19 Transmetteur de valeur de consigne

Table: Codage des paliers de la pédale
Palier de la
D
pédale
-2
H
-1
H
0
H
½
H
1
H
2
H
3
H
4
H
5
L
6
L
7
L
8
L
9
L
10
L
11
L
12
L

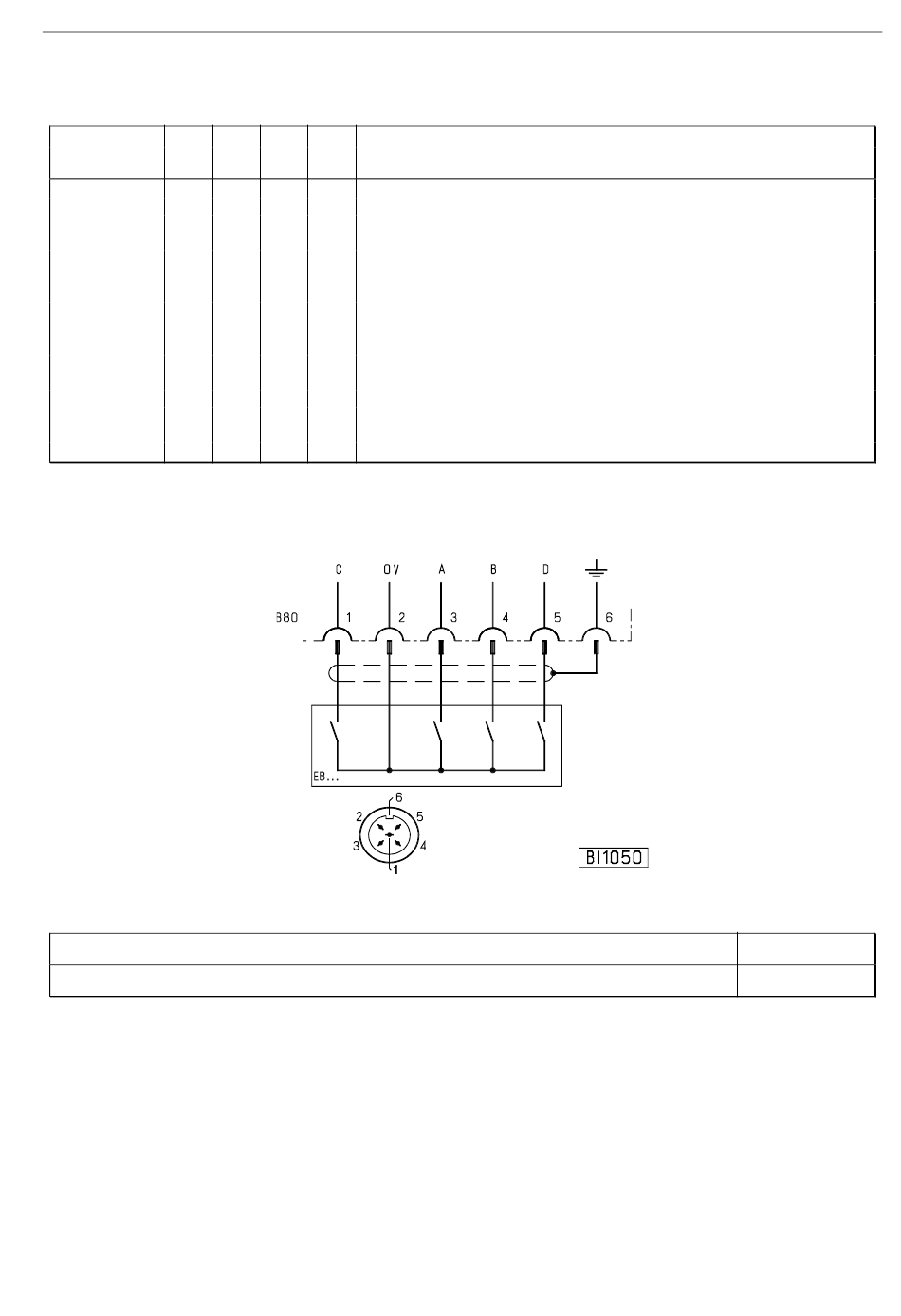

L'entrée des commandes pour le déroulement des opérations de couture s'effectue par le transmetteur de
valeur de consigne connecté avec la pédale. Au lieu du transmetteur de valeur de consigne monté un autre
transmetteur de commandes peut être branché sur le connecteur B80.
EB..
Fonction avec ou sans tableau de commande
Graduation des paliers de vitesse
La caractéristique de la pédale (le changement de la vitesse d'un palier à l'autre) peut être réglée par
l'intermédiaire de ce paramètre.
Lignes caractéristiques possibles:
C
B
A
H
L
L
Pédale talonné à fond
H
H
L
Pédale légèrement en arrière (par ex. élévation du pied presseur)
H
H
H
Pédale en position 0
H
L
H
Pédale légèrement en avant (par ex. abaissement du pied presseur)
L
L
H
Palier de vitesse 1
L
L
L
Palier de vitesse 2
L
H
L
Palier de vitesse 3
L
H
H
Palier de vitesse 4
L
H
H
Palier de vitesse 5
L
H
L
Palier de vitesse 6
L
L
L
Palier de vitesse 7
L
L
H
Palier de vitesse 8
H
L
H
Palier de vitesse 9
H
L
L
Palier de vitesse 10
H
H
L
Palier de vitesse 11
H
H
H
Palier de vitesse 12
Transmetteur de valeur de consigne
Instructions de service avec liste des paramètres
(par ex. initiation de la fin de la couture)
(n1)
(n2) pédale complètement en avant
- linéaire
- progressive
- fortement progressive
Paramètre
(nSt)
119
