- 32 -
Pour les déroulements fonctionnels commandés par la largeur de l'encoche ajuster éventuellement la largeur
de celle-ci en suivant les instructions ci-dessus. Il faut déclencher le déroulement fonctionnel désiré pour
vérifier le réglage. L'angle d'ouverture des transmetteurs de position avec l'encoche ajustable ne doit pas être
inférieur à 20°.
Pour que l'action de la coupe s'effectue correctement, les positions 1 et 2 ne doivent jamais chevaucher.
6.7 Affichage des positions des signaux et des arrêts
Fonction avec ou sans tableau de commande
Affichage des positions 1 et 2
Le réglage des positions peut être vérifié facilement par l'intermédiaire du paramètre 172.
Sélectionner le paramètre 172.

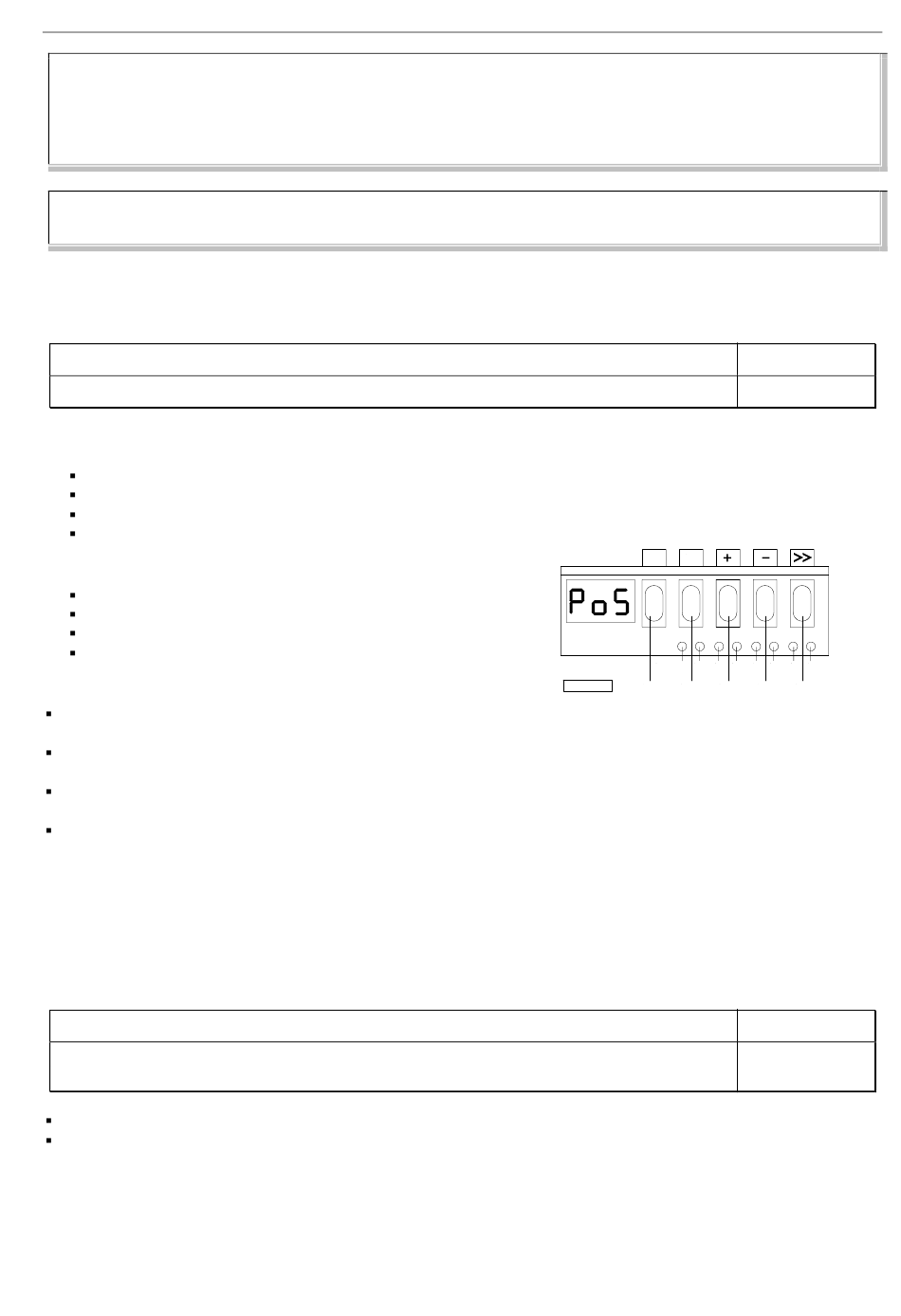

Sans tableau de commande, «PoS» apparaît sur l'écran du contrôle.
Avec tableau de commande, «Sr3» apparaît sur l'écran du tableau de commande.
Tourner le volant conformément au sens de rotation du moteur.
Affichage sur le contrôle sans tableau de commande connecté
Led 7 s'allume
Led 7 s'éteint
Led 8 s'allume
Led 8 s'éteint
Affichage sur les tableaux de commande V810/V820
Flèche au-dessus de l'icône «position 1» au-dessus de la touche 4 sur le V810 / au-dessus de la touche 7 sur le V820
correspond à la position 1
Flèche au-dessus de l'icône «position 1» au-dessus de la touche 4 sur le V810 / au-dessus de la touche 7 sur le V820
correspond à la position 1A
Flèche au-dessus de l'icône «position 2» au-dessus de la touche 4 sur le V810 / au-dessus de la touche 7 sur le V820
correspond à la position 2
Flèche au-dessus de l'icône «position 2» au-dessus de la touche 4 sur le V810 / au-dessus de la touche 7 sur le V820
correspond à la position 2A
Quand un tableau de commande V810 ou V820 est connecté, les positions ne seront affichées que sur
l'écran du tableau de commande!

6.8 Comportement au freinage

Fonction avec ou sans tableau de commande
Effet de freinage si l'on change la valeur de consigne > 800 t/mn
Effet de freinage si l'on change la valeur de consigne < 800 t/mn
L'effet de freinage pour l'arrêt est influencé par le paramètre 207.
L'effet de freinage entre les paliers de vitesse est commandé par le paramètre 208.
Plus la valeur est élevée, plus la réaction de freinage est forte!
Ceci est valable pour toutes les valeurs de réglage.
REMARQUE
REMARQUE
correspond à la position 1
correspond à la position 1A
correspond à la position 2
correspond à la position 2A
Instructions de service avec liste des paramètres
KL2109a
Paramètre
(Sr3)
172
P
E
LED1
2
3 4
5 6
7 8
S1
S2
S3
S4
S5
Paramètre
(br1)
207
(br2)
208
