6.1 Accès à l'intérieur de l'écran
Pour accéder à l'intérieur de l'écran :
1. Déconnectez l'alimentation de l'écran.
2. Repérez les fixations d'accès par enclenchement (montrés à la Figure 14) sur le module.

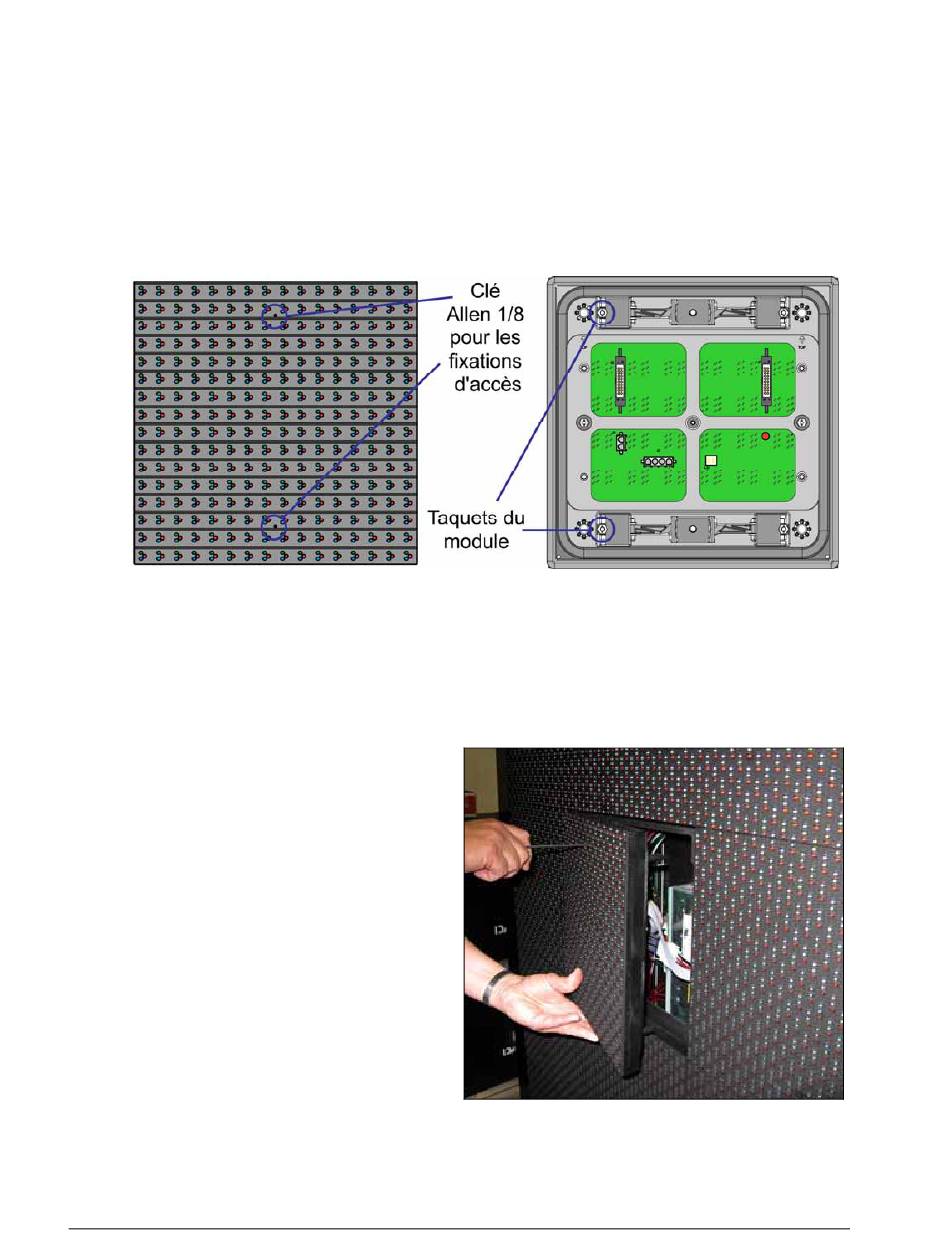

Figure 14 : Emplacements d'accès au module
3. Utilisez une clé Allen
quart de tour dans le sens inverse des aiguilles d'une montre. Tirez doucement le
module vers l'avant pour accéder aux câbles d'alimentation et aux câbles plats,
comme montré à la Figure 15.
4. Déconnectez les deux câbles
plats du module en écartant les
languettes sur les côtés, puis en
levant la tête du câble à partir de
la prise. Vous pouvez
remarquer qu'elles sont
connectées à l'arrière.
La Figure 14 représente un
module d'écran générique.
5. Débranchez le câble
d'alimentation en pressant les
languettes sur les côtés de la tête
de la fiche et tirez.
6. Lorsque vous êtes prêt à
réinstaller le module,
reconnectez les câbles au
module, en vous assurant que
les languettes sont bien repoussées vers la tête de câble. Repoussez avec soin les
câbles plats dans le boîtier pour les écarter des bords du module.
22
/ " pour tourner les fixations d'accès par enclenchement d'un
1
8
Figure 15 : Extraction d'un module
Maintenance
