Daktronics FLR3-100 Guide Rapide D'installation

Guide rapide d'installation FLR3-100

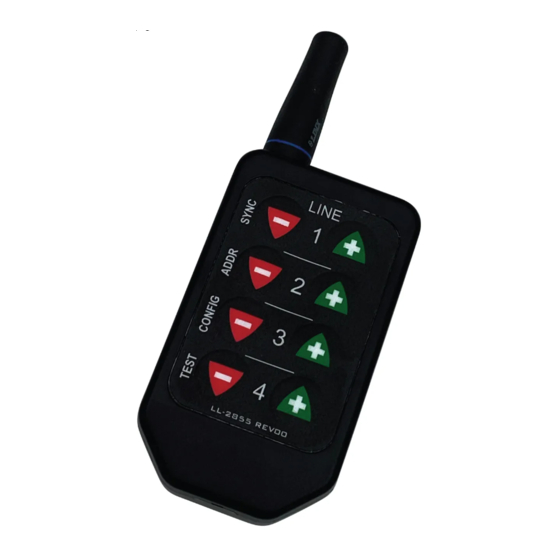

Ce guide rapide indique les étapes pour installer le récepteur et régler la clé électronique FLR3-100 avec
un afficheur Gen 3 Fuelight
Installation du récepteur
1.
À l'aide d'un tournevis à tête plate, ouvrez la façade des
chiffres pour accéder à l'intérieur du boitier des chiffres.
2.
Retirez les deux fiches du trou de l'antenne de la façade
des chiffres. Consultez l'illustration 1
3.
Placez le récepteur sur les goujons de montage à l'arrière
de la façade des chiffres. Consultez l'illustration 2
4.
Utilisez un tourne-écrou
les goujons de montage à l'aide des deux écrous fournis.
5. Placez l'extrémité filetée du câble d'antenne à travers le
trou de l'antenne.
6.
Placez la rondelle plate sur l'extrémité filetée du câble
d'antenne. Consultez l'illustration 2
7.
Vissez l'écrou fourni sur l'extrémité filetée du câble d'antenne en
utilisant une clé / po.
11
32
8.
Enfilez l'extrémité femelle de l'antenne sur l'extrémité filetée du
câble d'antenne en tournez l'antenne dans le sens des aiguilles
d'une montre jusqu'à ce qu'elle soit bien fixée. Consultez
l'illustration 2
9.
Connectez le câble du récepteur depuis le récepteur vers le pilote.
Consultez l'illustration 3
10. Attachez avec soin toute longueur de câble en excès avec des
serre-câbles.
11. Fermez et fixez la façade des chiffres.
illustration 3: Assemblage final du récepteur
