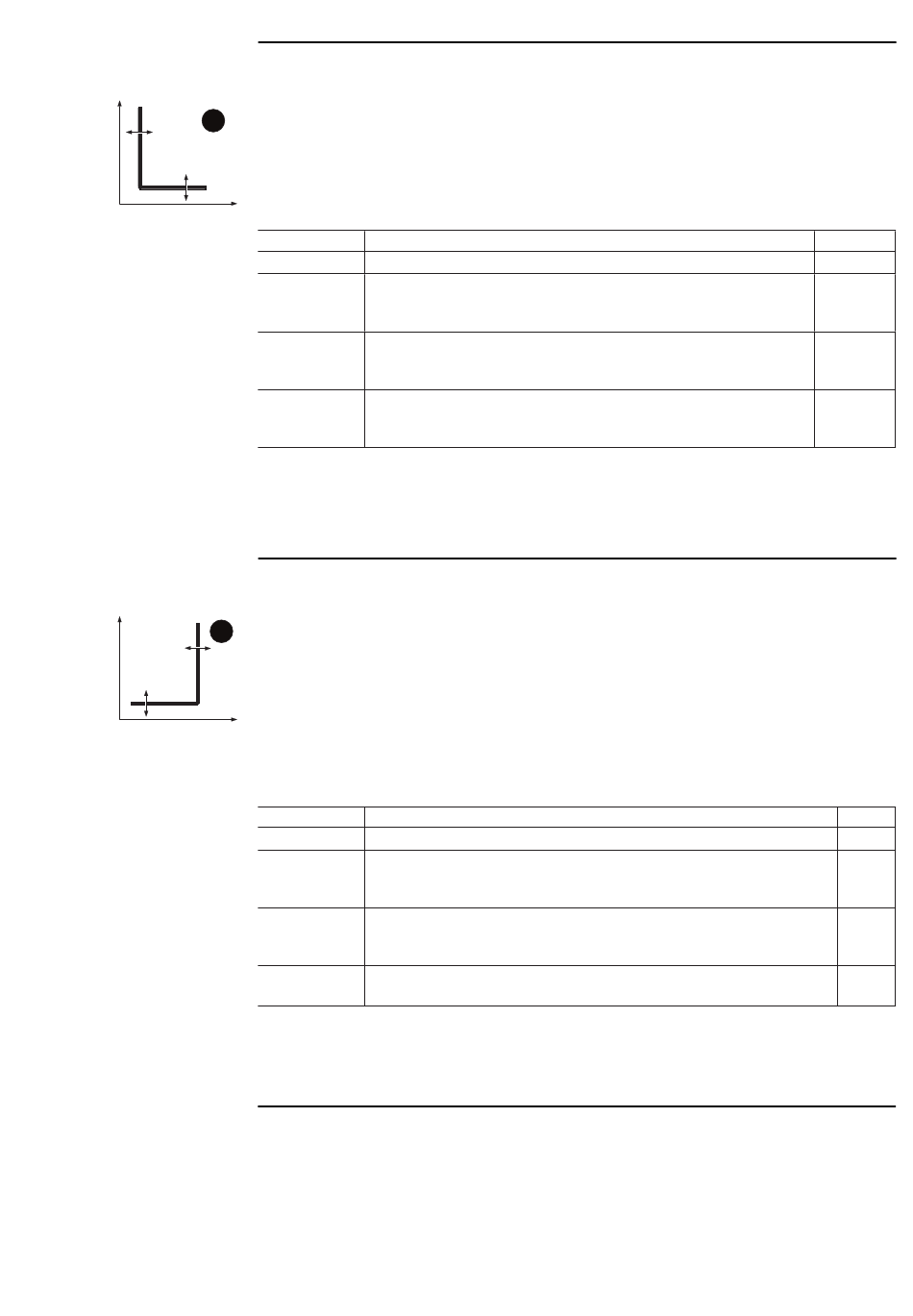

Protection OF
t
f13
Protection UF2
t
f17
t17
70 | © 2020 ABB | 1SDH001330R1004 - ECN000134959 - Rev. A
Fonction
Si la fréquence de réseau lue par l'unité dépasse le seuil f13 pendant un temps supérieur à t13, la protection
envoie la commande d'ouverture TRIP.
OF
La protection s'auto-exclue si la valeur de tension composée maximale est inférieure à 30 V.
Pour vérifier et simuler les temps d'intervention en fonction de tous les paramètres il est fait renvoi à:
• tableau récapitulatif des protections avec les caractéristiques de fonctionnement (page 93)
t13
• graphique avec courbe d'intervention (page 105)
Paramètres
f
Paramètre
Actif
Déclench. actif
Seuil f13
Durée t13
Contraintes, limitations et fonctions supplémentaires
A partir du connecteur de service (via Ekip Connect) ou avec une connexion au bus de système il est possible
d'avoir accès aussi aux fonctions de verrouillage (page 83).
Fonction
La protection UF2 fonctionne comme la protection UF: si la fréquence de réseau lue par l'unité descend sous
le seuil f17 pendant un temps supérieur à t17 la protection envoie la commande d'ouverture TRIP.
UF2
Elle est indépendante de la protection UF, et il est donc possible de programmer des seuils et des fonctions
des deux protections pour bénéficier de diverses solutions d'installation (par exemple: signalisation avec UF
et commande d'ouverture avec UF2 ou vice versa, ou bien toutes deux en signalisation ou en ouverture trip).
La protection s'auto-exclue si la valeur de tension composée maximale est inférieure à 30 V.
f Pour vérifier et simuler les temps d'intervention en fonction de tous les paramètres il est fait renvoi à:
• tableau récapitulatif des protections avec les caractéristiques de fonctionnement (page 93)
• graphique avec courbe d'intervention (page 105)
Paramètres
Paramètre
Actif
Déclench. actif
Seuil f17
Durée t17
Contraintes, limitations et fonctions supplémentaires
A partir du connecteur de service (via Ekip Connect) ou avec une connexion au bus de système il est possible
d'avoir accès aussi aux fonctions de verrouillage (page 83).
Description
Active/désactive la protection et la disponibilité des paramètres au menu
Active/désactive l'envoi de la commande d'ouverture: si désactivé,
l'alarme et le dépassement du temps de protection sont gérés seulement
comme information
Définit la valeur qui active la protection.
La valeur est exprimée tant en valeur absolue (Hertz) que relative (Fn),
paramétrable dans la plage: 1 Fn ÷ 1,1 Fn avec pas de 0,001 Fn
C'est le temps d'intervention de la protection; la valeur est exprimée en
secondes, paramétrable dans une plage: 0,06 s ÷ 300 s, avec pas de
0,01 s
Description
Active/désactive la protection et la disponibilité des paramètres au menu
Active/désactive l'envoi de la commande d'ouverture: si désactivé, l'alarme
et le dépassement du temps de protection sont gérés seulement comme
information
Définit la valeur qui active la protection.
La valeur est exprimée tant en valeur absolue (Hertz) que relative (Fn),
paramétrable dans la plage: 0,9 Fn ÷ 1 Fn avec pas de 0,001 Fn
C'est le temps d'intervention de la protection; la valeur est exprimée en
secondes, paramétrable dans une plage: 0,06 s ÷ 300 s, avec pas de 0,01 s
ABB | SACE Emax 2
Défaut
OFF
OFF
1,1 Fn
3 s
Ekip Touch - Protections | 5 - Protections Frequency
Défaut
OFF
OFF
0,9 Fn
3 s
