Caractéristiques - ABB SACE Emax 2 Instructions D'exploitation

Alimentation Ekip Com Signalling 2K est alimenté directement par le module Ekip Supply auquel il est branché.
Interface Le module dispose de trois diodes de signalisation:
221 | © 2020 ABB | 1SDH001330R1004 - ECN000134959 - Rev. A
REMARQUE: en l'absence d'absence d'alimentation auxiliaire la communication entre Ekip
Touch et le module est interrompue.
Input Ekip Touch peut être configuré de manière à ce que l'état des entrées corresponde à des actions ou des
signalisations, avec différentes options de programmation (page 222).
Le raccordement de chaque entrée (H11 et H12 pour le modèle 2K-1, H21 et H22 pour le modèle 2K-2, H31
et H32 pour le modèle 2K-3) doit être effectué en référence aux contacts communs (HC).
Le module admet deux états logiques, interprétés par Ekip Touch différemment en fonction de la configuration
sélectionnée pour chaque contact:
Etat Condition électrique
Ouvert Circuit ouvert
Fermé Court-circuit
Output Ekip Touch peut être configuré de manière à ce que les contacts de chaque sortie soient fermés ou ouverts
quand un ou plusieurs événements se vérifient, avec différentes options de programmation (page 222).
La sortie de chaque module est composée de 2 contacts (K11-K12 et K13-K14 pour le modèle 2K-1;
K21-K22 et K23-K24 pour le modèle 2K-2; K31-K32 et K33-K34 pour le modèle 2K-3), isolés par l'unité et
par les autres sorties, qui ont les caractéristiques électriques électriques:
Caractéristiques
Tension commutable maximale
Pouvoir de coupure
Rigidité diélectrique entre contacts ouverts
Rigidité diélectrique entre chaque contact et bobine 1000 VCA (1 minute @ 50 Hz)
(1)
données relatives à une charge ohmique

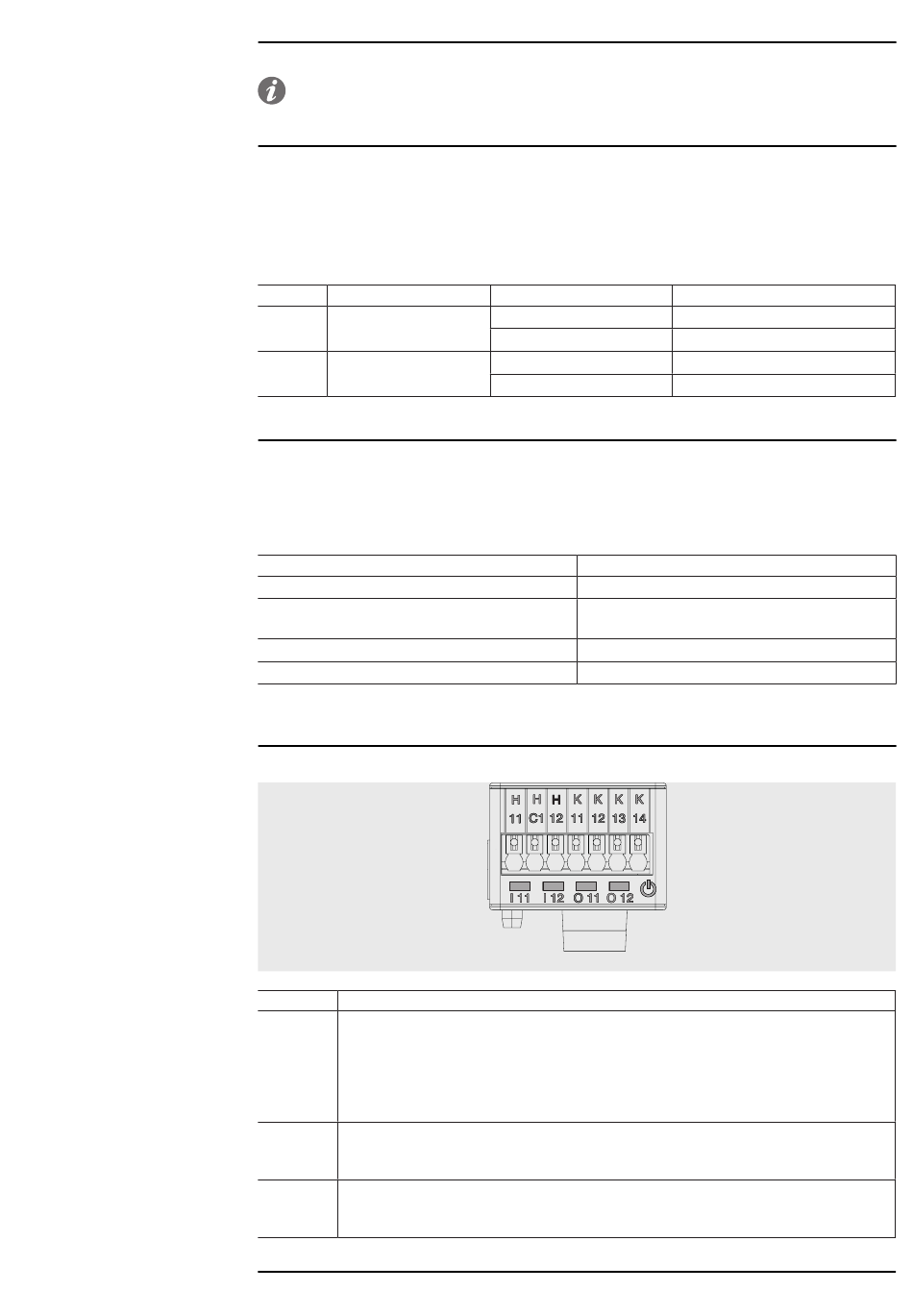

Figure 135
Led Description
Signale l'état d'allumage et de communication correcte avec Ekip Touch:
• éteint: module éteint
• allumé fixe avec clignotement synchronisé au voyant Power de Ekip Touche: module
Power
allumé et présence communication avec le déclencheur
• clignotement pas synchronisé avec le voyant Power de Ekip Touch (deux clignotements
rapides par seconde): module allumé et absence de communication avec le déclencheur
Indique l'état des contacts de chaque entrée:
I 11, I 12 • éteint: contact ouvert
• allumé: contact fermé
Indique l'état des contacts de chaque entrée:
O 11, O 12 • éteint: circuit ouvert
• allumé: court-circuit
Configuration contact
Actif ouvert
Actif fermé
Actif ouvert
Actif fermé
Limite maximum
150 VDC / 250 VAC
2 A @ 30 VDC, 0,8 A @ 50 VDC, 0,2 A @ 150 VDC,
4A @ 250 VAC
1000 VCA (1 minute @ 50 Hz)
Accessoires électroniques extérieurs | 11 - Ekip Signalling 2K
ABB | SACE Emax 2
Etat relevé par le déclencheur
ON
OFF
OFF
ON
(1)
