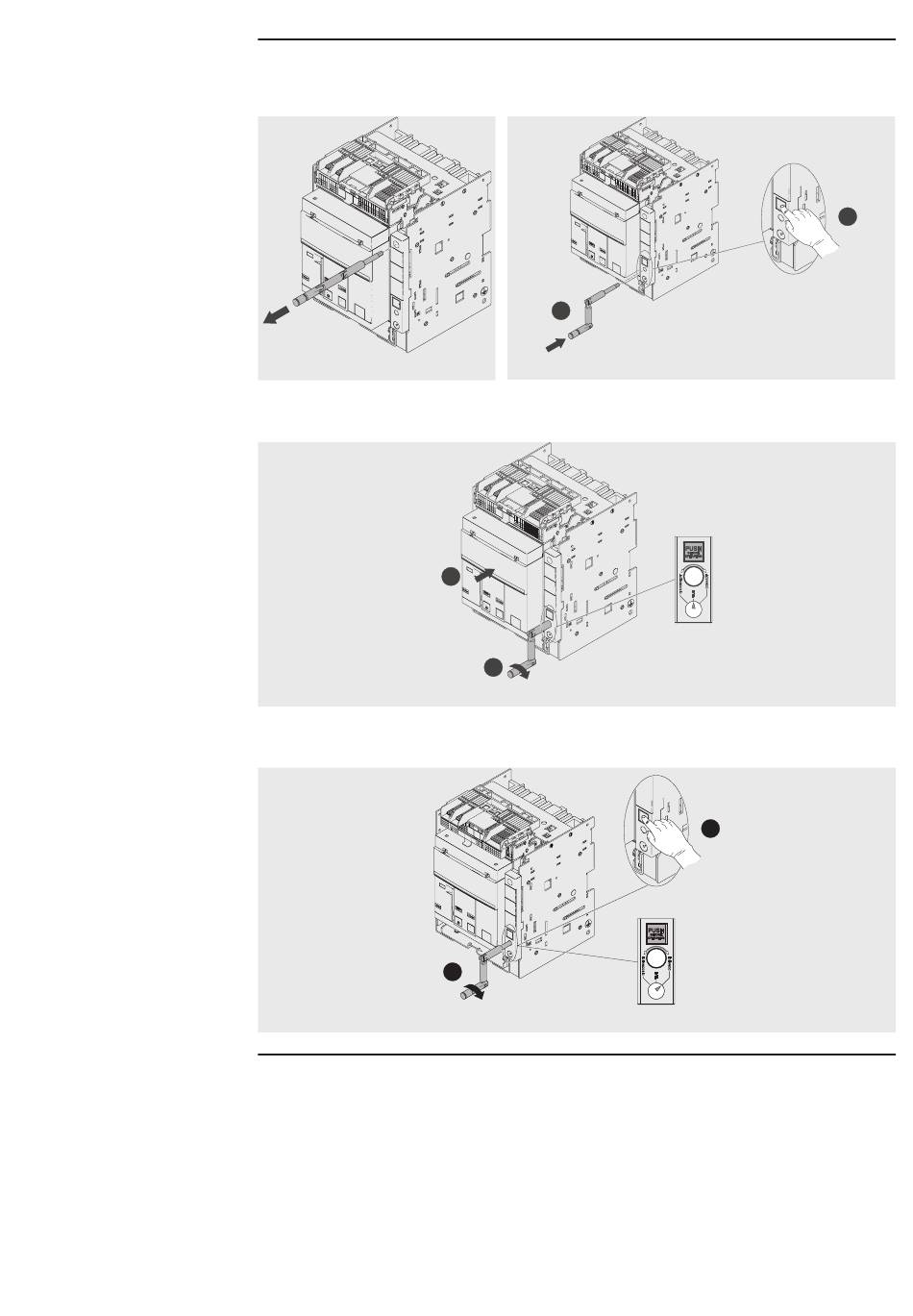

4. Extraire la manivelle de sectionnement de son logement. Voir Figure 56.
5. Appuyer sur le bouton de blocage et introduire la manivelle dans la partie mobile. Dans cette phase la
partie mobile est encore en position DISCONNECT. Voir Figure 57.
Figure 56
6. Maintenir enforcé le disjoncteur. Tourner la manivelle dans le sens des aiguilles d'une montre jusqu'à
ce que le bouton sorte et l'indicateur signale que le disjoncteur est en position TEST. Voir Figure 58.
Figure 58
7. Appuyer sur le bouton de blocage puis tourner la manivelle dans le sens horaire jusqu'à ce que le
bouton sorte et l'indicateur signale que le disjoncteur est en position CONNECT. Voir Figure 59.
Figure 59
2
Figure 57
1
2
2
ABB | SACE Emax 2
1
