Verrouillages Mécaniques - ABB SACE Emax 2 Instructions D'exploitation

3 - Verrouillages Mécaniques

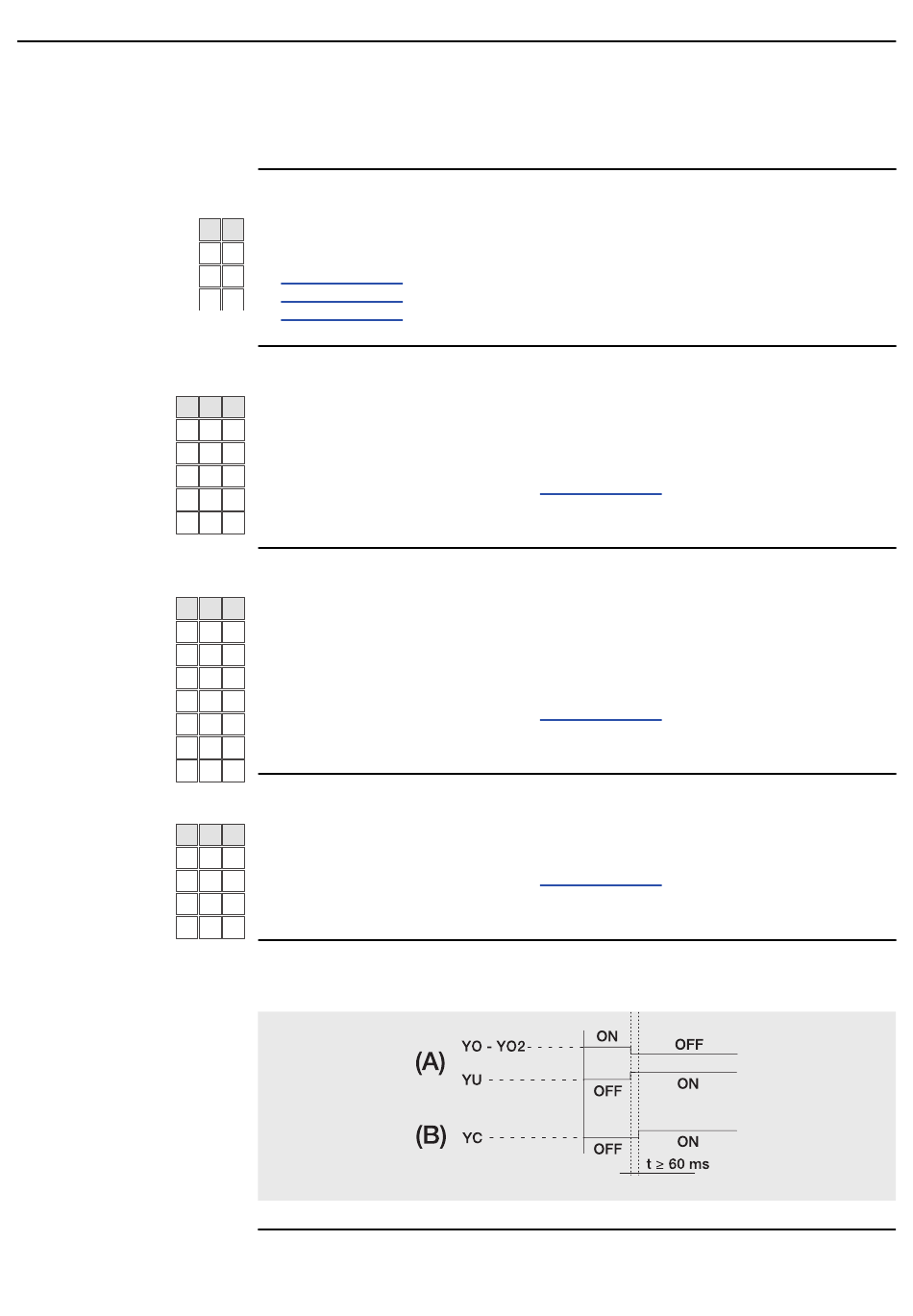

Verrouillage mécanique de type
A - Deux Disjoncteurs
Verrouillage mécanique de type
B - Trois Disjoncteurs
1 2 3
O
I
O
I
O
Verrouillage mécanique de type
C - Trois Disjoncteurs
1 2 3
O
I
O
O
O
I
I
Verrouillage mécanique de type
D - Trois Disjoncteurs
1 2 3
O
I
O
O
Paramétrage des temps
d'intervention de manoeuvre
sur les disjoncteurs verrouillés
255 | © 2020 ABB | 1SDH001330R1004 - ECN000134959 - Rev. A
Les verrouillages mécaniques déterminent des logiques d'ouverture/fermeture entre deux ou trois disjoncteurs.
Quatre typologies de verrouillages sont disponibles, utilisables soit dans la version fixe que dans la version
débrochable.
Le verrouillage type A est applicable à deux disjoncteurs (alimentation normale + alimentation de secours).
Il permet de ne jamais avoir deux disjoncteurs en position de fermé au même moment.
1 2
Les informations relatives au montage sont disponibles sur le site http://www.abb.com/abblibrary/
DownloadCenter/, notamment dans les fiches kit:
O O
• 1SDH000999r0720
I O
•
1SDH001000r0720
O I
• 1SDH000999r0721
Le verrouillage type B est applicable à trois disjoncteurs (deux alimentations normales + alimentation de
secours).
Permet la fermeture des deux disjoncteurs de l'alimentation normale seulement si le disjoncteur de
l'alimentation de secours est ouvert. Le disjoncteur de l'alimentation de secours peut être fermé seulement
O O
si les deux autres sont ouverts.
O O
Les informations relatives au montage peuvent être téléchargées sur le site http://www.abb.com/abblibrary/
O I
DownloadCenter/, notamment avec la fiche kit: 1SDH001000r0721.
O I
I O
Le verrouillage type C est applicable à trois disjoncteurs (deux alimentations normales + coupleur).
Il permet la fermeture au même moment d'un ou de deux disjoncteurs en déterminant deux typologies
possibles d'alimentation des demis-barres:
• alimentation d'un seul transformateur (coupleur fermé)
O O
• alimentation des deux transformateurs (coupleur ouvert)
O O
I O
Les informations relatives au montage peuvent être téléchargées sur le site http://www.abb.com/abblibrary/
O I
DownloadCenter/, notamment avec la fiche kit: 1SDH001000r0722.
I I
I O
O I
Le verrouillage type D est applicable à trois disjoncteurs (trois alimentations sur la même barre qui ne doivent
pas travailler en parallèle).
Il permet la fermeture d'un seul des trois disjoncteurs.
Les informations relatives au montage peuvent être téléchargées sur le site http://www.abb.com/abblibrary/
O O
DownloadCenter/, notamment avec la fiche kit: 1SDH001000r0723.
O O
I O
O I
Avant la commande de lancement d'un déclencheur YC sur le disjoncteur (B) qui active le verrouillage, vérifier
qu'un temps minimum de 60ms se soit écoulé depuis l'excitation du déclencheur YU ou de la désexcitation
du déclenchyeur YO - YO2 sur le disjoncteur à verrouiller (A).
Figure 138
pour verrouillage entre disjoncteurs E1.2
pour verrouillage entre disjoncteurs E2.2-E4.2-E6.2
pour verrouillage entre un disjoncteur E1.2 et un disjoncteur E2.2-E4.2-E6.2
> >
