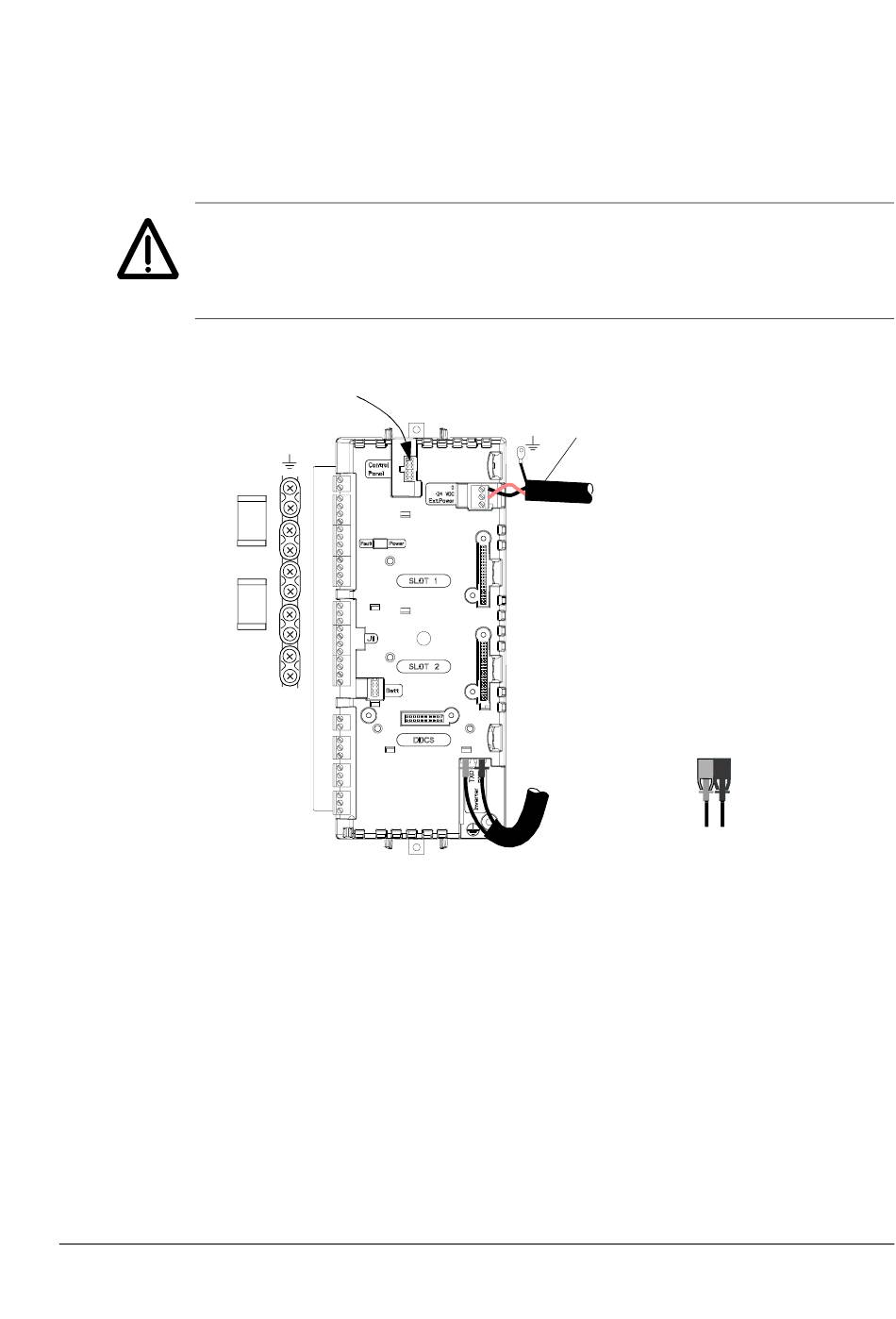

Raccordement de l'unité de commande RDCU
L'unité de commande RDCU contient la carte RMIO sur laquelle sont raccordés les
câbles de commande utilisateur.
ATTENTION! Les câbles optiques doivent être manipulés avec précaution. Pour
débrancher un câble optique, tirez sur le connecteur, jamais sur le câble lui-
même. Ne pas toucher les extrémités des fibres optiques très sensibles aux
impuretés.
Collier
Micro-console
Câble d'alimentation interne
provenant du module variateur
N.B. : La broche du bas (ExtPower)
n'est pas utilisée. Même lorsque la
carte RMIO est alimentée par une
X34
source externe, vous ne devez pas
utiliser la broche ExtPower, mais les
broches du haut.
TXD = émetteur
Câbles à fibre optique entre le
module variateur et la carte RMIO
55
RXD = récepteur
