L'ACS800-04M

L'ACS800-04M est livré sous la forme de kits non pré-assemblés, offrant plus de
liberté de montage que l'ACS800-04 de base.

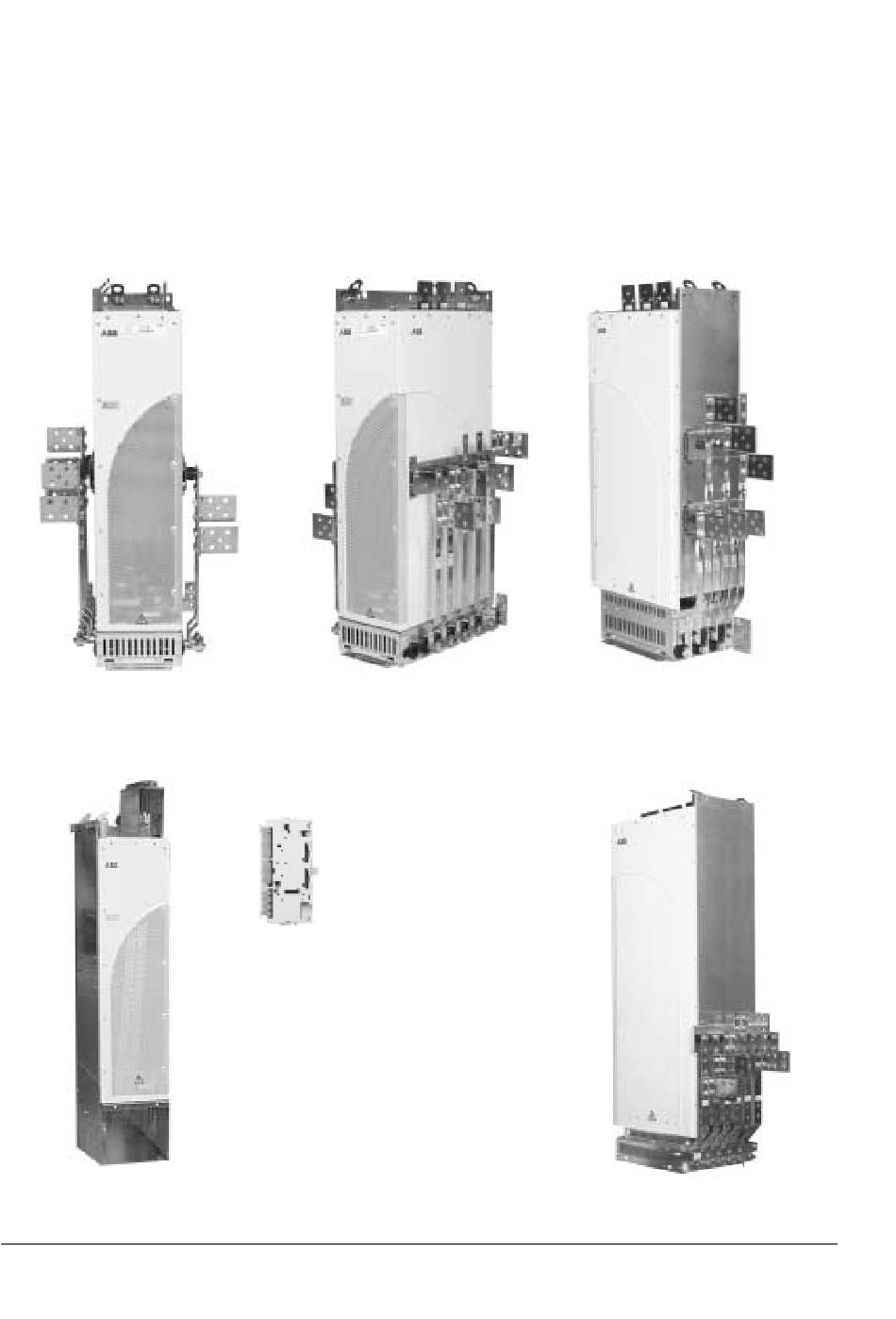

Exemples de configuration

Jeux de barres moteur et frein sur
le côté long gauche du module et
jeu de barres c.c. sur le côté droit
L'ACS800-04/U4 et l'ACS800-04M
Taille R7
Jeux de barres moteur et frein sur
le côté long droit du module et jeu
de barres c.c. sur le côté gauche
Unité de commande
(RDCU)
Taille R7 avec sortie par le bas
(protecteur jeu de barres
d'entrée du haut et protecteur
sortie du bas en option inclus).
Le jeu de barres de sortie est
situé dans le bas du module.
Taille R8
Jeu de barres de sortie sur le
côté étroit du module
Jeu de barres de sortie sur le
côté étroit du module
