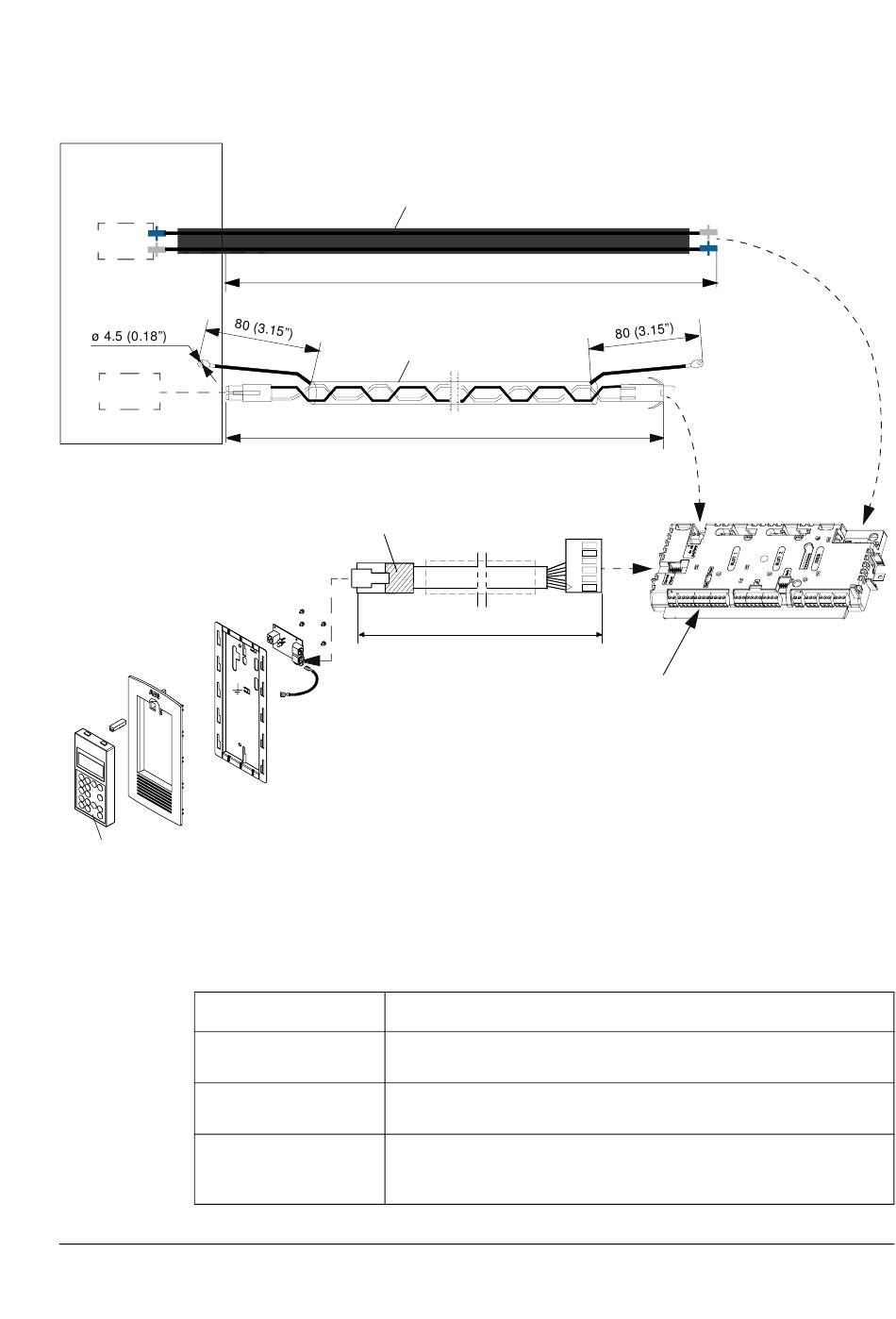

Modes de raccordement de l'unité de commande RDCU dans les tailles R7 et R8
Module variateur
ACS800-04
AINT
APOW
Kit logement de la micro-console
(RPMP-12/13, option)
Micro-console
CDP312R (option)

Fonctionnement

Ce tableau décrit brièvement le fonctionnement de l'étage de puissance.
Composant
Redresseur en montage
hexaphasé (6 pulses)
Batterie de
condensateurs
Onduleur à IGBT en
montage hexaphasé
(6 pulses)
Gaine de protection
3 m (118 in.)
Blindage
2100 mm (83 in.)
Fiche modulaire
6 broches blindée
3 m ( in.)
118
Raccordement des signaux de
commande externes sur la
carte RMIO
Fonction
Conversion de la tension alternative triphasée en tension continue
Stockage d'énergie pour stabiliser la tension continue du circuit
intermédiaire
Conversion de la tension continue en tension alternative et vice versa.
Le moteur est commandé par la commutation des IGBT.
Vers RMIO
L'ACS800-04/U4 et l'ACS800-04M
29
Unité de
commande
(RDCU) avec la
carte de
commande
moteur et d'E/S
(RMIO)
