46

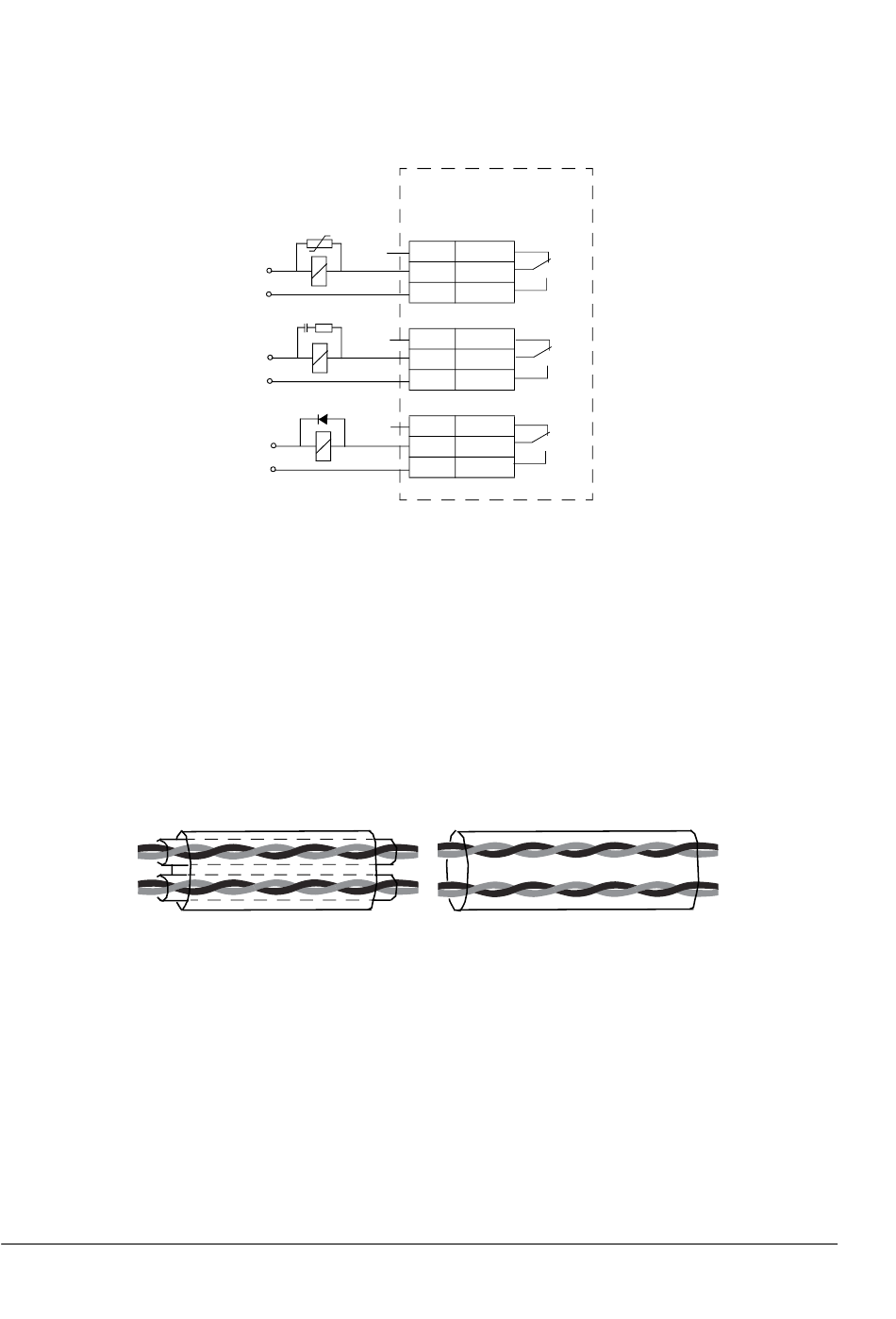

Ces dispositifs de protection doivent être installés au plus près possible de la charge
inductive. Ils ne doivent pas être installés sur le bornier de la carte RMIO.
Sélection des câbles de commande
Tous les câbles de commande doivent être blindés.
Un câble à deux paires torsadées blindées (cf. figure a, ex., modèle JAMAK par NK
Cables, Finlande) doit être utilisé pour les signaux analogiques et est préconisé pour
les signaux du codeur incrémental. Utilisez une paire blindée séparément pour
chaque signal. Ne pas utiliser de retour commun pour différents signaux
analogiques.
Un câble à double blindage est la meilleure solution pour les signaux logiques basse
tension; cependant, un câble paires torsadées à blindage unique (figure b) peut
également être utilisé.
Les signaux analogiques et logiques doivent cheminer dans des câbles blindés
séparés.
Les signaux commandés par relais, pour autant que leur tension ne dépasse pas
48 V, peuvent cheminer dans un même câble avec les signaux d'entrée logique.
Pour les signaux commandés par relais, nous préconisons des câbles à paires tor-
sadées.
Ne jamais réunir des signaux 24 Vc.c. et 115 / 230 Vc.a. dans un même câble.
Préparation aux raccordements électriques
Varistance
230 Vc.a.
Filtre RC
230 Vc.a.
Diode
24 Vc.c.
a
Câble à deux paires
torsadées blindées
RMIO
Sorties relais
X25
1 SR1
2 SR1
3 SR1
X26
1 SR2
2 SR2
3 SR2
X27
1 SR3
2 SR3
3 SR3
b
Câble paires torsadées à
blindage unique
