•VARTempsAccélér : secondes de 0 % à 100 % de la vitesse (rampe d'accélération)
•VARVitesseMaxOuv : vitesse d'ouverture en pourcentage (100 % étant la vitesse maximale)
•VARTempsDécéléra : secondes de 100 % à 0 % de la vitesse (rampe de décélération)
•VAR VitessApproc : vitesse constante après la décélération en pourcentage (vitesse d'approche)
•ImpulsApprochOuv :impulsions/secondes à la vitesse d'approche avant l'ouverture complète (impulsions en mode de fonc-
tionnement avec encodeur / secondes en mode fonctionnement avec fins de course)
•VARVitesseMaxFer : vitesse en pourcentage (100 % étant la vitesse maximale)
•ImpulsApprochFer : impulsions/secondes à la vitesse d'approche avant la fermeture complète (impulsions en mode de fonc-
tionnement avec encodeur / secondes en mode de fonctionnement avec fins de course)
•VARTempsArrêtRap : secondes de 100 % à 0 % de la vitesse, uniquement en mode de fonctionnement avec fins de course
(rampe de freinage final)
Autres paramètres :
•FCVitesseFreinDC :indique la vitesse à partir de laquelle le frein CC est activé.
•FC Vitesse Frein :indique la vitesse à partir de laquelle le frein est activé.
Vérification du sens de rotation du moteur
1.
Mettre le sélecteur d'options 2 en position ON.
2.
Appuyer sur le bouton Ouvrir du couvercle et vérifier que la porte s'ouvre.
3.
Si elle ne s'ouvre pas, couper l'alimentation et inverser les câbles du moteur. Ou bien mettre le paramètre P38 (Sortie
conver. moteur) sur ON, à l'aide du programmateur VERSUS-PROG.
Programmation
Une fois tous les paramètres configurés et la mise en route effectuée, procéder à la programmation.
Lors de la programmation, il est préférable d'effectuer des courses moyennes et/ou longues plutôt que des courtes (pour amé-
liorer l'hystérésis et l'inertie).
Il convient d'effectuer la manœuvre de programmation à la vitesse d'approche.
Programmation manoeuvre avec codeur absolu
Mettre l'option 2 de le sélecteur d'options 2 sur OFF.

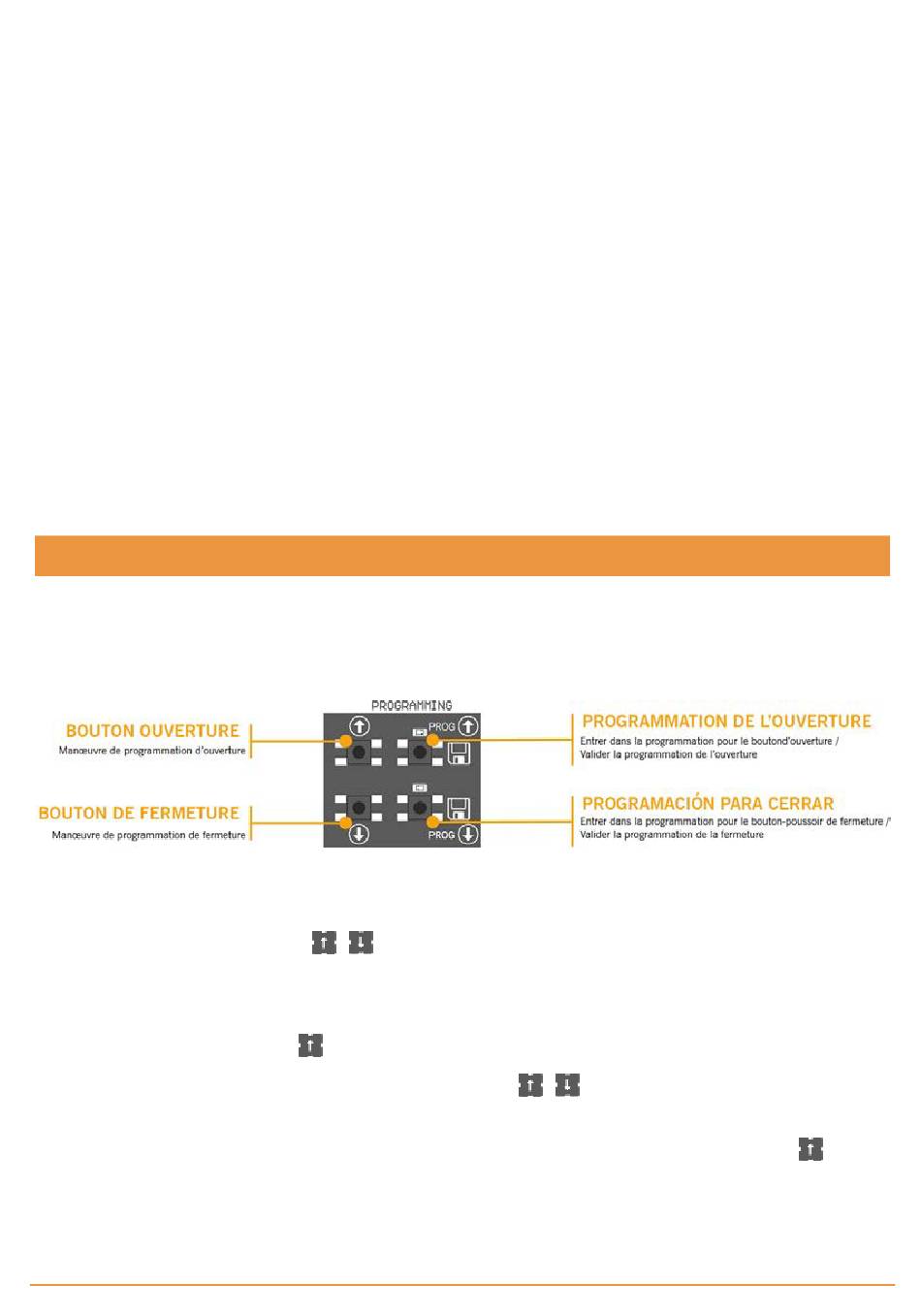

On peut uniquement utiliser les boutons
PROGRAMMATION POUR OUVRIR
Appuyer sur le bouton PROG
1.
Placer la porte en position porte ouverte en utilisant les boutons
2.
pour un réglage correct.
Une fois que la porte se trouve dans la position souhaitée de « porte ouverte », appuyer sur le bouton PROG
3.
der la position « porte ouverte ». Le voyant lumineux clignotera, puis s'éteindra.
sur la carte mère. Ceux-ci fonctionneront en mode homme mort.
durant 3 secondes, le voyant lumineux s'allume.
jcmtechnologies
17
. Il est préférable de faire de longues courses
pour vali-
