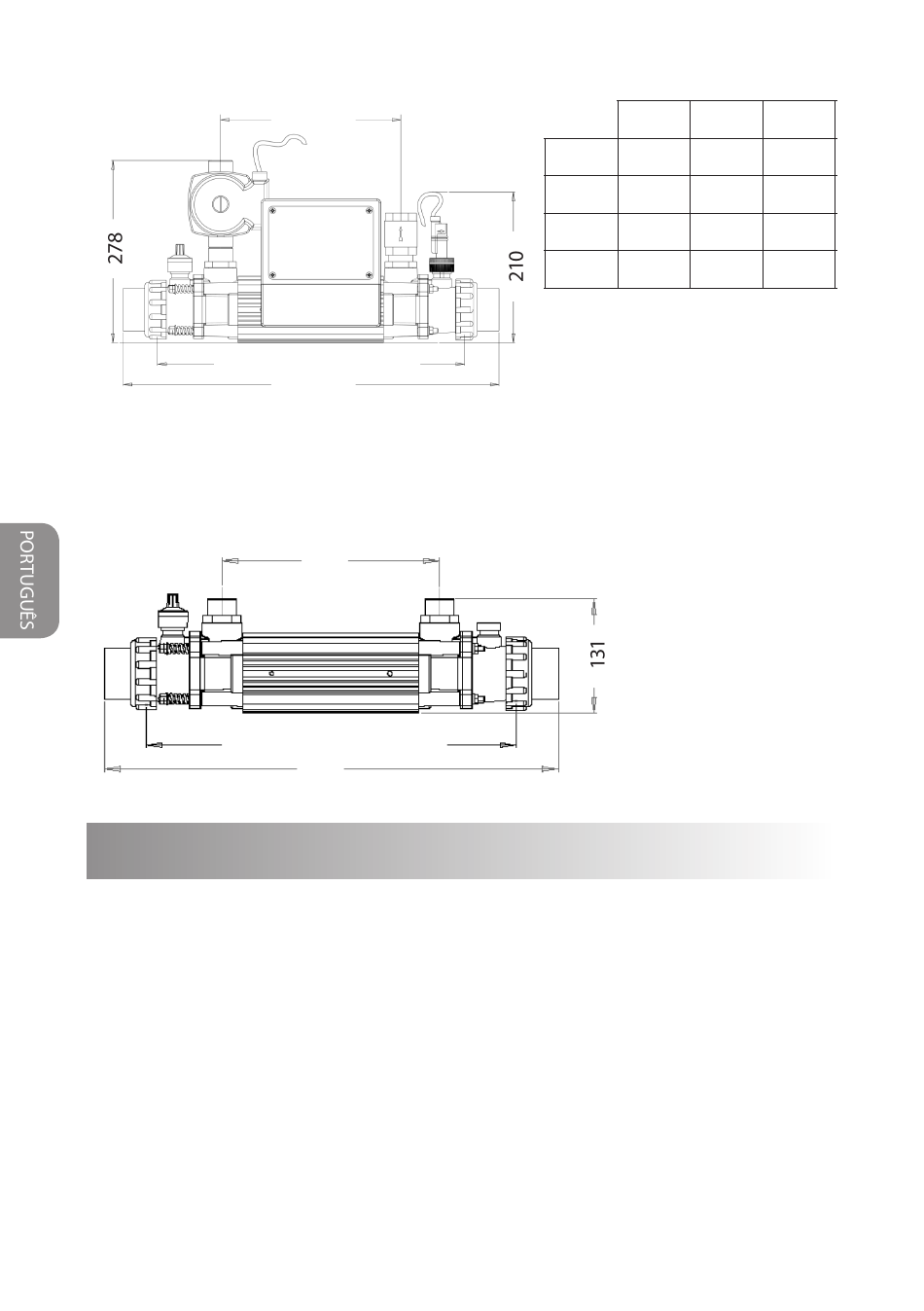

Dimensões (mm) - Conjunto de equipamento opcional
Dimensões (mm) - Permutador de calor padrão G2
Instalação
O Permutador de Calor Elecro pode ser instalado quer horizontalmente
quer verticalmente. (Por favor consulte as figuras 4 / 5). É fornecido um
suporte de parede apenas para as instalações Horizontais, ver figura 6.
58
All manuals and user guides at all-guides.com
L3
L2 (sem uniões)
L1
L3
L2 (sem uniões)
L1
www.elecro.co.uk
L1 L2
30-kW 540 426
49-kW 710 596
85-kW 840 726
122-kW 1000 886
L3
247
417
547
707
Fig 2.
Fig 3.
