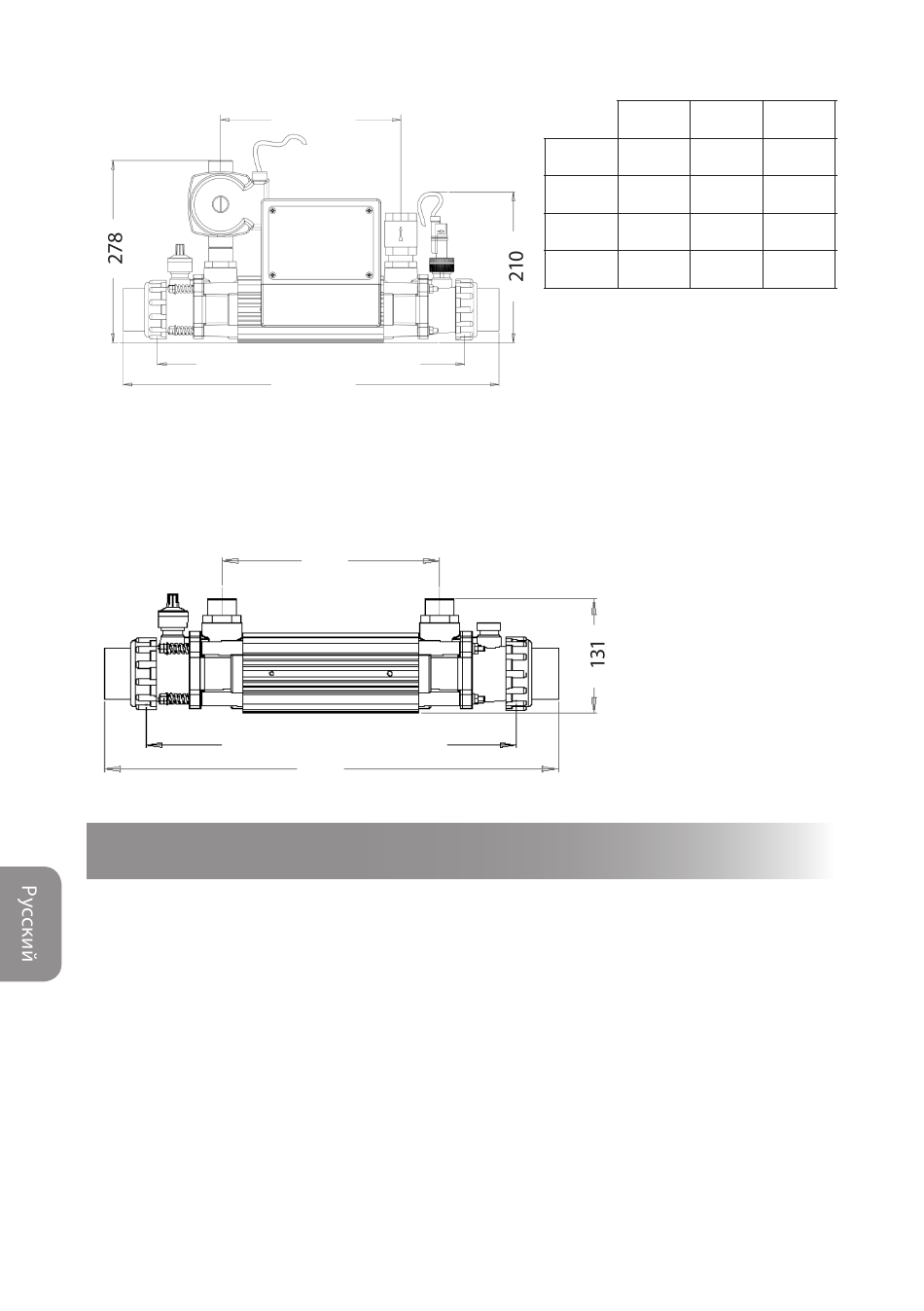

Размеры, мм – Опционный Блок Управления
L2 (без переходников)
Размеры, мм – Стандартный Теплообменник G2
Установка
Теплообменник может быть установлен как вертикально так и
горизонтально, смотри рис. 4 и 5. Настенное крепление используется только
для горизонтальной установки, см. рис 6.
100
All manuals and user guides at all-guides.com
L3
L1
L3
L2 (без переходников)
L1
www.elecro.co.uk www.elecro.co.uk www.elecro.co.uk
L1 L2
30-кВт 540 426
49-кВт 710 596
85-кВт 840 726
122-кВт 1000 886
L3
247
417
547
707
Рис. 2
Рис. 3
