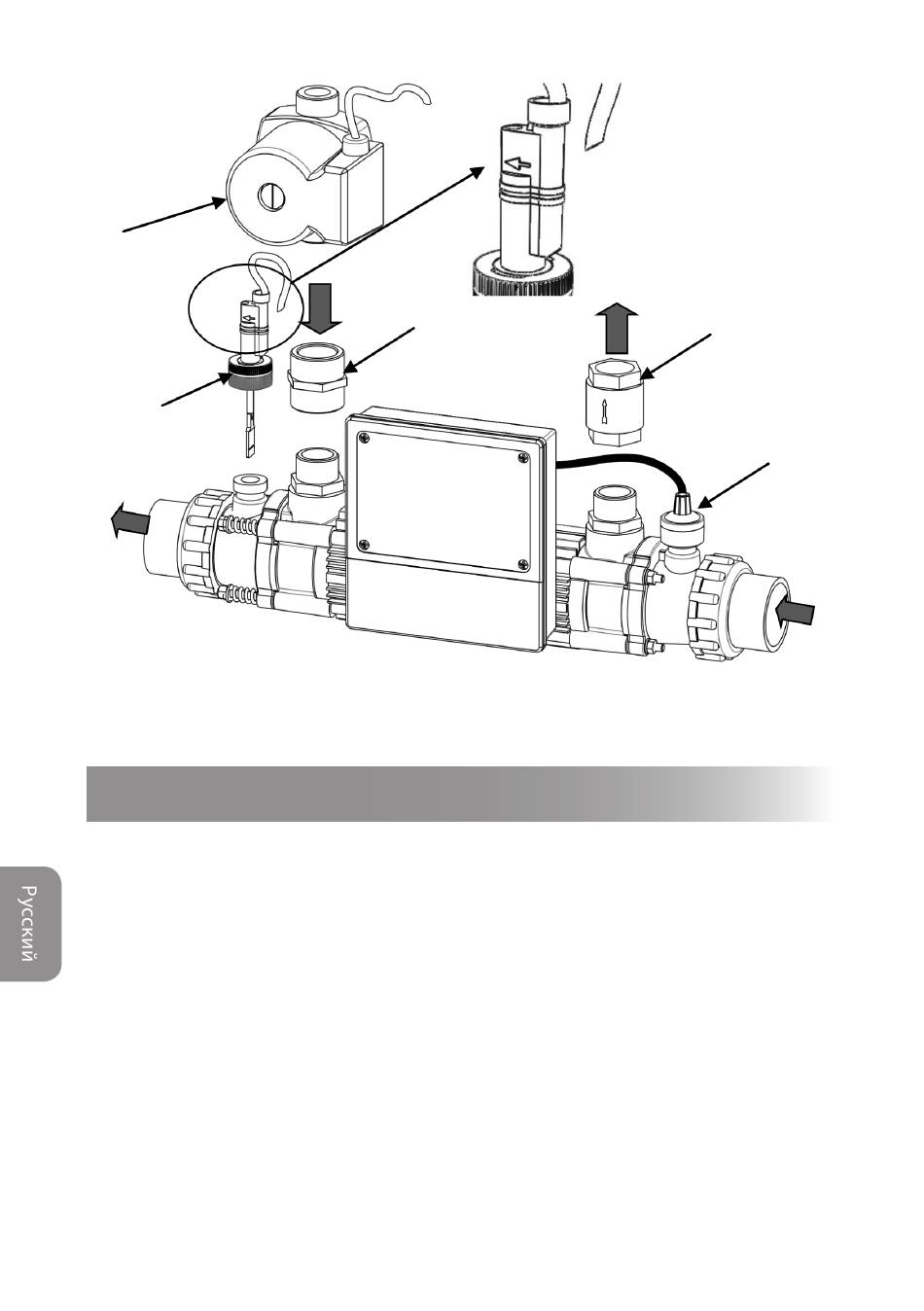

Поток Воды бассейна – справа налево
насос
датчик потока
Контрольный блок может быть прикреплен к теплообменнику как показано
на диаграмме с помощью поставляющегося крепежа.
Электрическое соединение
Электрическое соединение:
Открутите шурупы на крышке блока и уберите крышку. Все электрические
соединения должны быть установленны в соответствующие позиции в
соответствии с указателями.
Объяснение соединения:
Убедитесь что кольцо заземления надежно подсоединено с использованием
контрольно фиксирующих болтов и шайб как показано на рис. 11 (далее оно
идет к терминалам 3 и 6 внутренне)
Терминалы 1,2 и 3 подсоединены к подающемуся электричеству как
показано.
Терминалы 4, 5 и 6 подсоединены к насосу первичного контура как показано.
Терминалы 7 и 8 подсоединены к датчику потока.
106
All manuals and user guides at all-guides.com
1" переходники
www.elecro.co.uk www.elecro.co.uk www.elecro.co.uk
рис. 10
односторонний
клапан
термостат
