Elecro Engineering G2 Manuel D'installation page 46

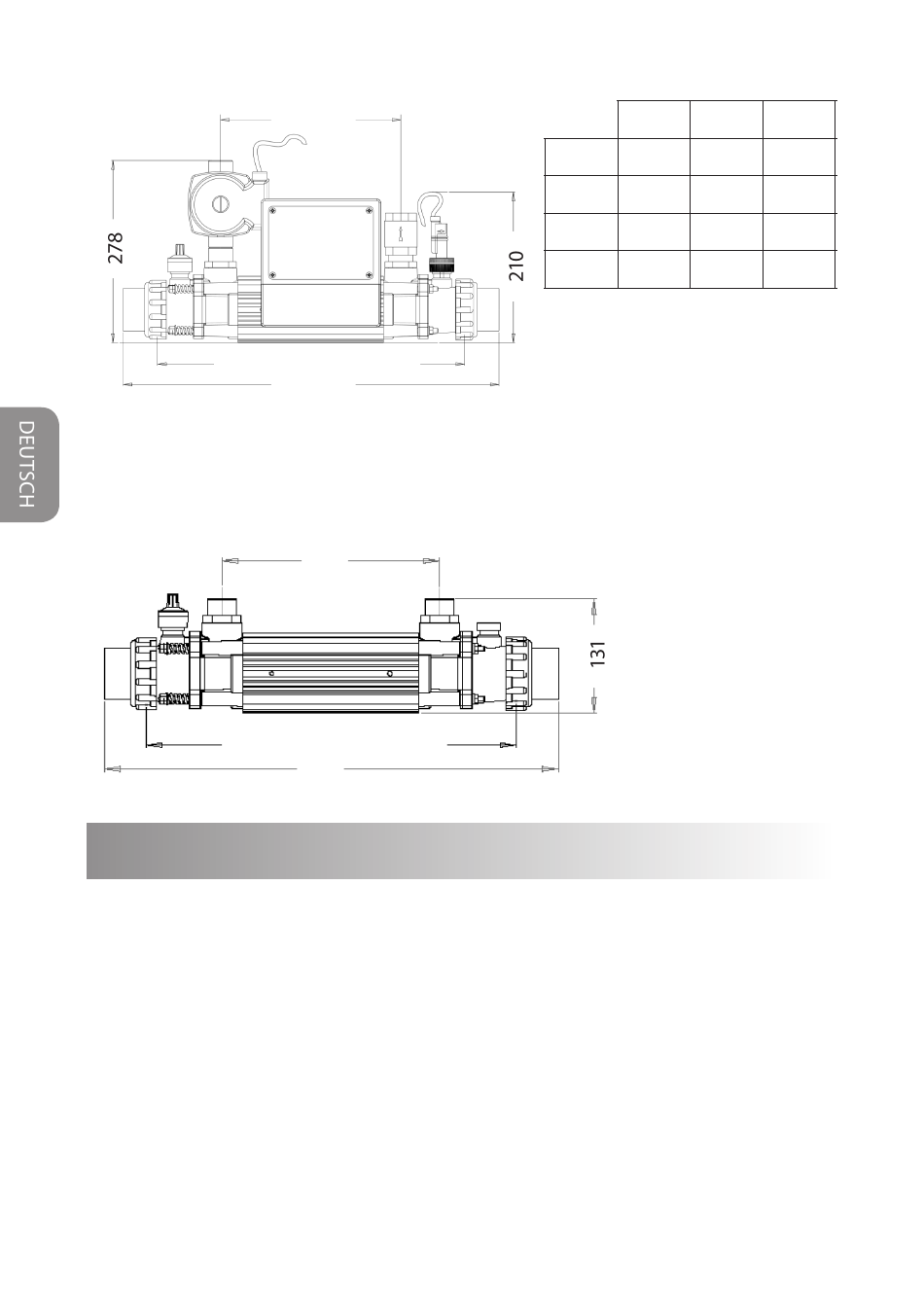

Maße (mm) – mit optionalem Einbausatz
Maße (mm) – standardmäßiger G2-Wärmetauscher
Installation
Ihren Wärmetauscher von Elecro können Sie entweder in einer
waagerechten oder einer senkrechten Position installieren. (siehe
Abbildung 4 / 5 ) Für die waagerechte Installation liegt eine
Wandhalterung bei; siehe Abbildung 6.
44
All manuals and user guides at all-guides.com
L3
L2 (ohne)
L1
L3
L2 (ohne)
L1
www.elecro.co.uk
L1 L2
30-kW 540 426
49-kW 710 596
85-kW 840 726
122-kW 1000 886
L3
247
417
547
707
