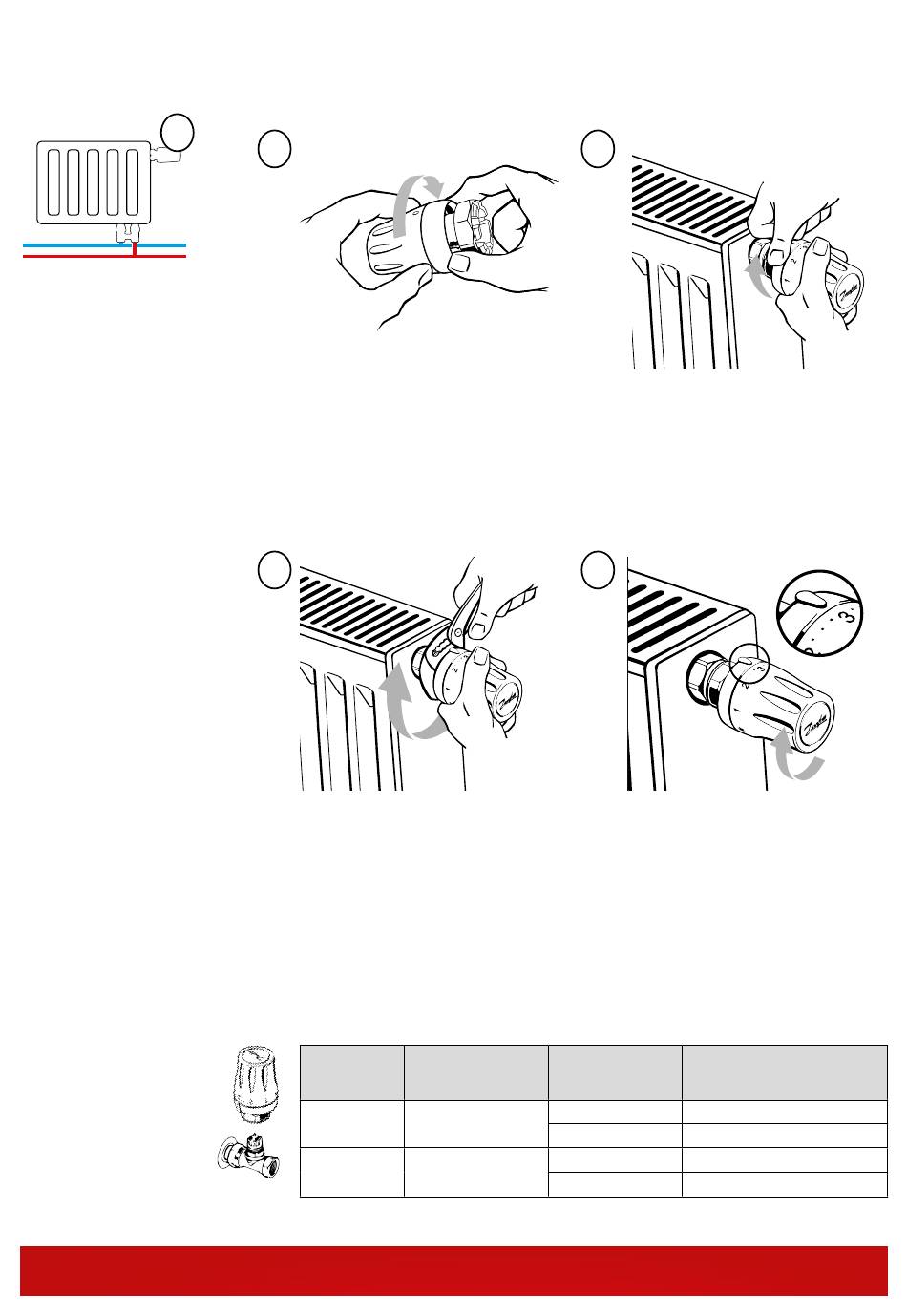

Montage de la tête thermostatique
1
Retirer le bouchon du robinet et pla-
cer la tête sur 5.
Veiller à tourner le raccord union de
façon lâche vers le haut en direction
de la tête jusqu'à ce qu'il ne soit plus
que légèrement distant de la partie
inférieure de la tête.
3
Tout en maintenant la tête fermement
sur le robinet, verrouiller le raccorde-
ment en tournant le raccord union
à la main dans le sens horaire. Tout
en maintenant la tête fermement sur
le robinet, serrer complètement le
raccord union en métal.
Kit de thermostat HOME :
Tête
thermostatique
Compatibilité :
de radiateur
RTW- RA
Danfoss
Honeywell, Heimeier,
RTW-K
Oventrop
2
4
Vanne
RLV-KS Équerre
RLV-KS Droit
RLV-KS Équerre
RLV-KS Droit
VI JPI104
Engager la sonde fermement sur le
robinet.
Tête horizontale : veiller à ce que le
pointeur de graduation soit en haut.
Tête verticale : veiller à ce que le
pointeur de graduation soit à l'avant.
Régler la température ambiante
souhaitée.
Démontage de la tête :
Tourner la tête sur la position 5 max.
Tourner l'écrou-raccord dans le sens
anti-horaire pour libérer le mécanisme
de verrouillage.
Code de produit
013G6502
013G6503
013G6504
013G6505
