Danfoss RA 2000 Fiche Technique

Fiche technique
EN 215 -1
Application
Commande et
caractéristiques
Ajustage de la température
DKCD

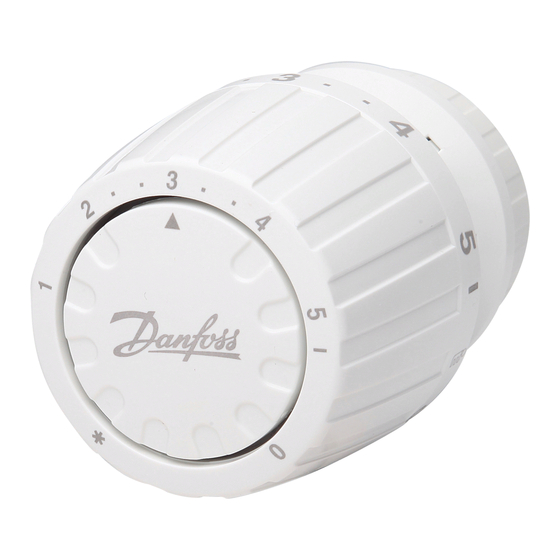

Thermostats de radiateur RA 2000
Modèle standard à fixation
encliquetable
RA 2990
RA 2000 est un régulateur proportionnel avec une
bande P étroite.
Gamme de température 5 - 26 °C, protection
antigel, ajustage limité ou bloqué.
Grâce au nouveau système de fixation
encliquetable, le montage est encore plus facile et
ne nécessite l'usage d'aucun outil: par simple
pression, dès qu'il atteint la butée, l'élément
Eléments à fixation encliquetable
Type Modèle Exécution
RA 2990 Standard Bulbe incorporé
RA 2992 Standard Bulbe à distance 0-2 m
1) A Xp = 2 K. (la vanne est fermée à une température ambiante plus élevée de 2 K)
2) L'élément avec bulbe à distance est livré avec le capillaire enroulé dans le boîtier du bulbe.
Seul la longueur nécessaire est déroulée lors du montage.
Accessoires
Produit
Antivol, 20 pièces/paquet
Clé pour le déblocage de l'antivol
Les températures ambiantes qui correspondent aux
chiffres d'ajustage sur le bouton de réglage
ressortent de l'échelle ci-dessus. Ce sont des
valeurs indicatives car la température atteinte est
influencée, entre autres, par les conditions de
montage.
VK.53.B4.14 © Danfoss 1/2003
s'emboîte automatiquement sur le corps de vanne.
Un antivol intégré, qu'il suffit d'activer, le protège
contre un démontage inopportun.
Une fonction "mémo" permet de retrouver la
température idéale.
Les éléments avec bulbe à distance sont livrés
avec 2 m de tube capillaire bobinés autour du
bulbe. Un éventuel surplus reste enroulé et de ce
fait invisible.
Ces éléments s'adaptent à tous les types de corps
RA 2992
de vanne de la série RA. Leur couleur, blanc pur,
correspond à RAL 9016.
Combinés avec les corps de vanne RA, les
caractéristiques techniques sont conformes aux
exigences de la norme européenne EN 215-1 et la
production à la norme ISO 9000.
2)
= Protection antigel
7 9,5
l
5 7,5
Blocage et limitations max. et min. de l'ajustage
sont effectués à l'aide d'ergots de limitation sur
l'arrière de l'élément.
Ce procédé est décrit en détail dans les instructions
jointes à chaque emballage.
1)
Gamme de réglage No. de code
013G29900
5-26 °C
013G2992
No. de code
013G5241
013G1248
14 17 20 23 26 28°C
1 2 • • 3 • • 4 5
12 15 18 21 24 26°C
l
3
