- Page 1 Fiche technique Pressostats et thermostats Type KPS 04/2002 DKACT.PD.P10.E2.04 520B0784...
- Page 2 0 - 3.5 KPS 33 0 - 8 KPS 35 6 - 18 KPS 37 10 - 35 KPS 39 2. Pressostats type KPS pour pressions élevées et risques de pics de pression Plage Renseignements -1 0 60 bar Type supplémentaires page...
- Page 3 Pressostats et thermostats, type KPS Introduction Un pressostat KPS est un contact inverseur La série KPS répond aux exigences pour un commandé par la pression. La position du fonctionnement à l’intérieur comme à contact est fonction de la pression dans la l’extérieur.
- Page 4 Pressostats et thermostats, type KPS Température ambiante Système de contact KPS 31 - 39: –40 to +70°C Contact inverseur unipolaire (SPDT). KPS 43 - 47: –25 to +70°C Matériaux de contact: argent plaqué d’or. Température du fluide Charge de contact KPS 31 - 39: –40 to +100°C...
- Page 5 G et 1 m de tube capillaire 060-3333 en cuivre armé. La livraison comprend un joint standard. Dimensions et poids Poids: KPS 31 à 39 environ 1,0 kg KPS 43 à 47 environ 1,3 kg Danfoss A/S 04-2002 DKACT.PD.P10.E2.04...
- Page 6 Ne jamais démonter ou remonter la conduite Le différentiel obtenu ressort directement de de pression sans bloquer en même temps la l’échelle 4 ou (cas des types KPS 43, 45 et tubulure de pression par ses surfaces de clé. 47) d’un rapprochement de la valeur d’échelle...
- Page 7 éventuelle de la pression d’huile au-dessous Régler le différentiel, qui doit être de 6 bar, de 0,8 bar. Choisir le KPS 31 (plage: 0 à 2,5 selon le nomogramme fig. 10 à environ 2 sur bar). Régler le point de consigne à 0,8 bar.

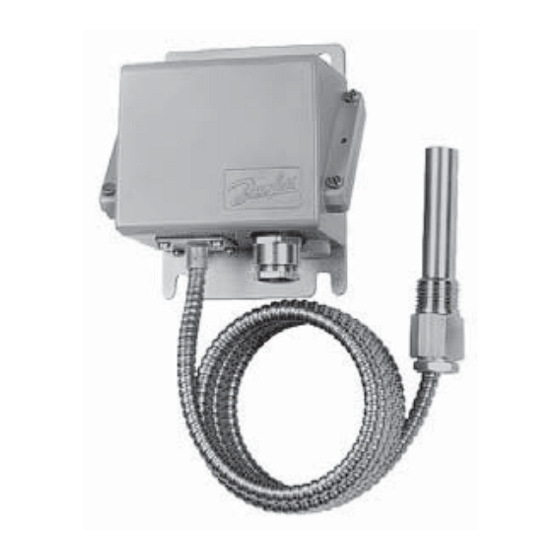

- Page 8 Pressostats et thermostats, type KPS Thermostats, introduction Un thermostat KPS est un contact inverseur à Les appareils de la série KPS répondent aux commande thermique dont la position de con- exigences d’une utilisation en intérieur comme tact est fonction de la température du bulbe et en extérieur.
- Page 9 060L3257 Pièce Description N° de code Collier de serrage Pour tous KPS à bulbe à distance longueur (L = 392 mm) 017-4204 Pâte pour remplir la poche avant le montage du bulbe Pâte conductrice pour améliorer la transmission de chaleur.
- Page 10 Les thermostats Laiton Acier KPS sont pourvus d’une console en fer de 3 mm d’épaisseur en vue de leur fixation à une paroi, etc. Les thermostats KPS à bulbe fixe sont autoportants, la poche à bulbe faisant fonction de support.
- Page 11 Facteur de déviation d’échelle Z selon fig. 4: éventuellement nécessaire. Z = 0,7 Facteur de correction selon table fig. 4: 2,4 Correction d’échelle: Z x a = 0,7 x 2,4 = 1,7°C Régler le KPS sur 95 + 1,7 = 96,7°C. Danfoss A/S 04-2002 DKACT.PD.P10.E2.04...
- Page 12 Pressostats et thermostats, type KPS Choix de différentiel Le différentiel thermique, qui est toujours Fonctionnement Un différentiel approprié est essentiel pour le supérieur au différentiel mécanique, est fonctionnement automatique correct de fonction de trois facteurs: l’installation: le différentiel trop réduit donne 1.
