ABB i-bus® KNX VUE D'ENSEMBLE DU PRODUIT
3.5.5
Schéma de raccordement

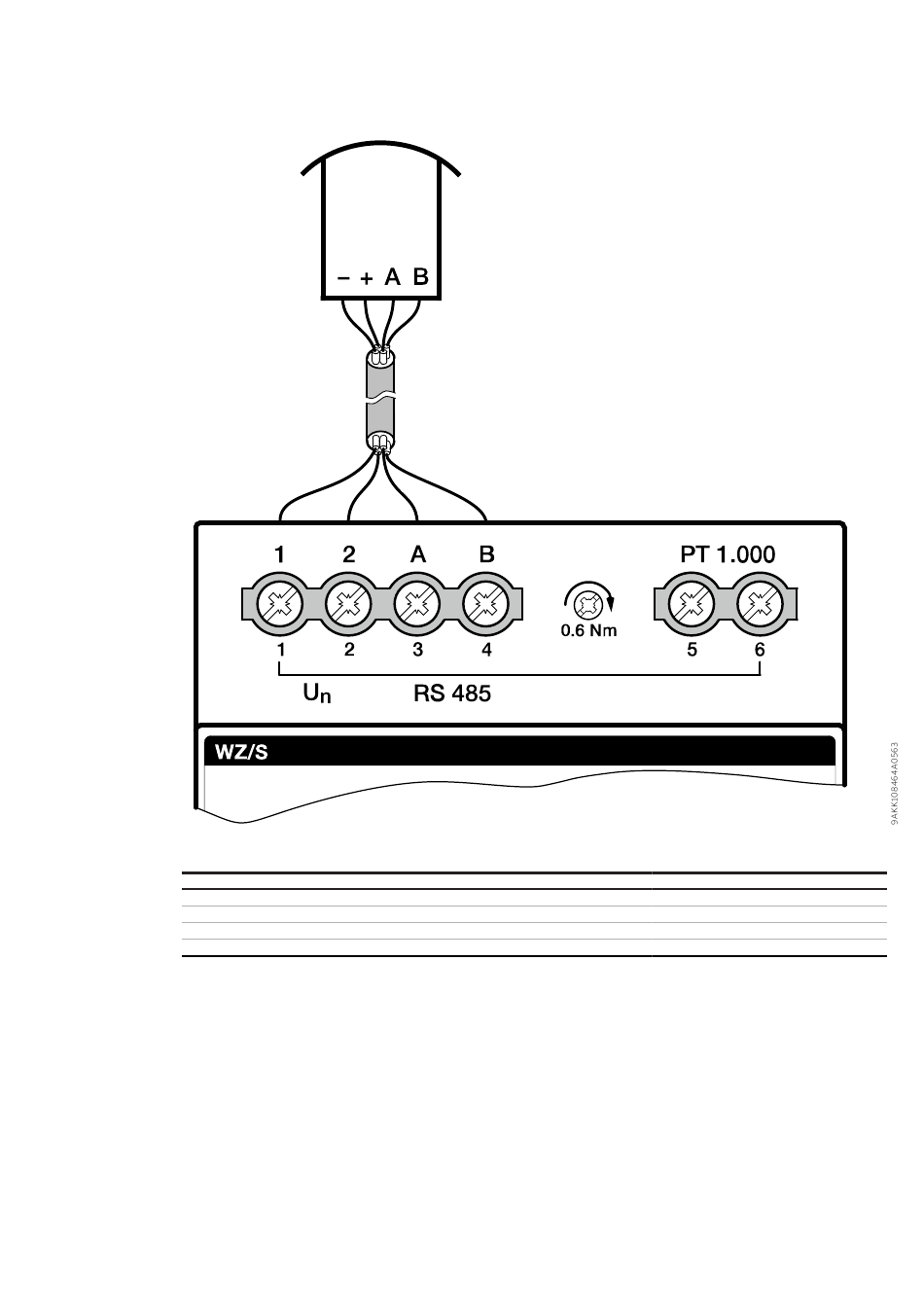

Fig. 5: Raccordement du Capteur météo WES/A à la Centrale météo WZ/S
Borne du WES/A
A (DATA +)
B (DATA -)
- (GND)
+ (24 V)
Remarque concernant la navigation dans le PDF: la combinaison de
touches 'Alt + flèche gauche' permet de passer à la vue / page
précédente
Couleur de fil
Rouge
Noir
Blanc
Jaune
Manuel produit | FR | WES/A 4.1.1 | 9AKK108464A0562 Rév. B 14
Borne de la WZ/S
A
B
1
2
