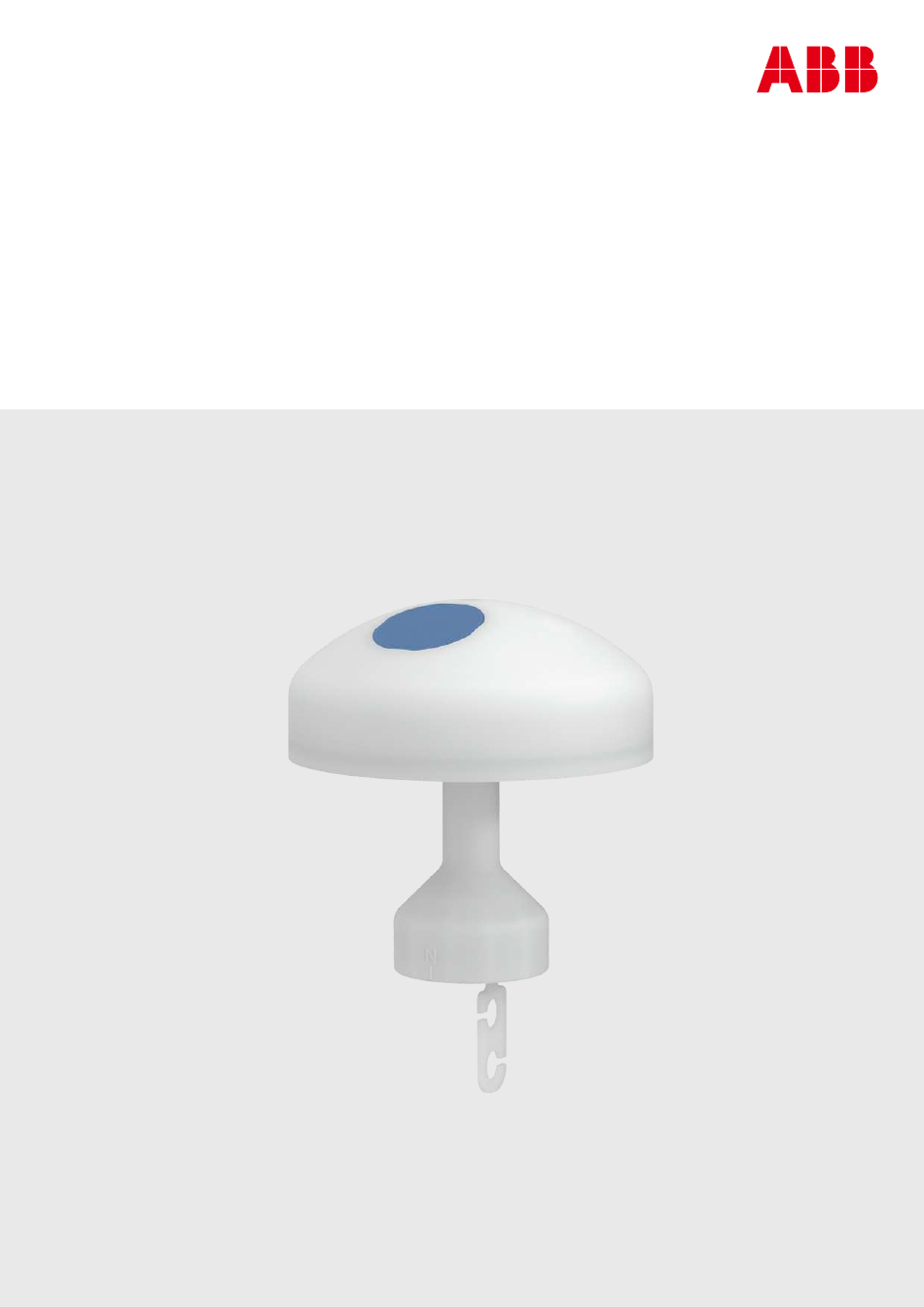

- Page 1 — MANUEL UTILISATEUR ABB i-bus® KNX WES/A 4.1.1 Notice d’installation...
- Page 2 ABB i-bus® KNX TABLE DES MATIÈRES Table des matières Fonctions de l’appareil ................................ Vue d’ensemble de l’appareil .............................. Plan coté ....................................Schéma de raccordement..............................Informations concernant le montage ..........................Remarques générales sur le montage ............................Différence entre le montage mural et le montage sur mât.....................
- Page 3 (par exemple en raison de turbulences locales ou de zones d’accu- mulation d’air) sont possibles. Remarque Le Capteur météo basique WES/A 4.1.1 est compatible avec les Centrales météo ABB à partir du mo- dèle WZ/S 1.3.1.2. Remarque La Centrale météo WZ/S 1.3.1.2 ne peut traiter que trois valeurs de mesure de la luminosité. La valeur mesurée par le capteur de luminosité...
- Page 4 ABB i-bus® KNX VUE D’ENSEMBLE DE L’APPAREIL Vue d’ensemble de l’appareil Fig. 1: Vue d'ensemble de l'appareil WES/A 4.1.1 — Légende 1 Capteur de température 6 Capteur de luminosité (sud) 2 Capteur de vent 7 Capteur de luminosité (ouest) 3 Marquage du nord "N"...
- Page 5 ABB i-bus® KNX PLAN COTÉ Plan coté Fig. 2: Plan coté Capteur météo WES/A 4.1.1 Fig. 3: Plan coté Capteur météo WES/A 4.1.1 avec Adaptateur mural WB/Z 1.1.1 Manuel utilisateur | FR | WES/A 4.1.1 | 9AKK108464A0562 Rév. A 5 Remarque concernant la navigation dans le PDF: la combinaison de touches 'Alt + flèche gauche' permet de passer à...
- Page 6 ABB i-bus® KNX SCHÉMA DE RACCORDEMENT Schéma de raccordement Fig. 4: Raccordement du Capteur météo WES/A à la Centrale météo WZ/S Borne du WES/A Couleur de fil Borne de la WZ/S A (DATA +) Rouge B (DATA -) Noir - (GND) Blanc + (24 V) Jaune Manuel utilisateur | FR | WES/A 4.1.1 | 9AKK108464A0562 Rév.
- Page 7 ABB i-bus® KNX INFORMATIONS CONCERNANT LE MONTAGE Informations concernant le montage Remarques générales sur le montage • Le montage, l’installation, la mise en service et la maintenance ne doivent être effectués que par des électriciens qualifiés. • Lors du fonctionnement, du montage, du démontage, du transport ou de la maintenance, veiller à ce qu’il n’y ait pas d’eau qui pénètre dans l’appareil.
- Page 8 ABB i-bus® KNX INFORMATIONS CONCERNANT LE MONTAGE Remarque En cas d’utilisation de la Centrale météo WZ/S 1.3.1.2, le marquage "N" doit être orienté vers le sud lorsque le Capteur météo est monté sur un mât. Conditions défavorables pour le montage: • À l’ombre de structures de toit, d’arbres, de bâtiments ou autres.
- Page 9 ABB i-bus® KNX MONTAGE DU CAPTEUR MÉTÉO SUR UN MUR Montage du Capteur météo sur un mur Remarque Il est conseillé de fixer l’Accessoire mural sur une façade orientée sud. 1. Poser le câble d'alimentation/de données (J-Y(ST)Y 2x2x0,8) entre la Centrale météo et le Capteur météo.
- Page 10 ABB i-bus® KNX MONTAGE DU CAPTEUR MÉTÉO SUR UN MÂT Montage du Capteur météo sur un mât Remarque Le mât (diamètre extérieur max. 27 mm, diamètre intérieur min. 21 mm) se place idéalement au point le plus haut du bâtiment. Le Capteur météo ne doit pas pouvoir être ombragé et doit disposer d’un déga- gement d’au moins 50 cm dans chaque direction.
- Page 11 ABB i-bus® KNX MONTAGE DU CAPTEUR MÉTÉO SUR UN MÂT ð Le Capteur météo est prêt à fonctionner et envoie les premières données météo à la Centrale météo au bout de 2 minutes maximum. Remarque En cas d’utilisation de la Centrale météo WZ/S 1.3.1.2, le marquage "N" doit être orienté vers le sud lorsque le Capteur météo est monté...
- Page 12 ABB i-bus® KNX REMPLACEMENT DU CAPTEUR MÉTÉO WES/A 3.1 PAR LE CAPTEUR MÉTÉO BASIQUE WES/A 4.1.1 Remplacement du Capteur météo WES/A 3.1 par le Capteur météo basique WES/A 4.1.1 Outillage • Clé Allen taille 2 • Tournevis (de divers modèles/tailles si nécessaire, pour dévisser l’Accessoire mural existant et fixer le nouvel Accessoire mural) •...
- Page 13 Le cas échéant, il peut être judicieux d'adapter les valeurs seuils paramétrées de la Cen- trale météo. Remarque Le Capteur météo basique WES/A 4.1.1 est compatible avec les Centrales météo ABB à partir du mo- dèle WZ/S 1.3.1.2. Remarque La Centrale météo WZ/S 1.3.1.2 ne peut traiter que trois valeurs de mesure de la luminosité. La valeur mesurée par le capteur de luminosité...
- Page 14 — © Copyright 2023 ABB. Nous nous réservons le droit d’apporter des modifications techniques à nos produits ainsi que de modifier le contenu du présent document à tout moment et sans préavis. Pour toute commande, les caractéristiques respectives convenues feront foi. ABB SA décline toute responsabilité...
