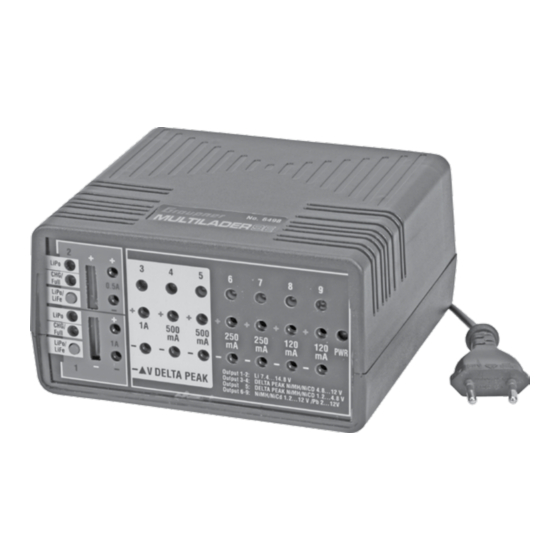

MULTILADER 9E
Mikroprozessorgesteuertes Hochleistungs-Ladegerät für NiCd- / NiMH-, LiPo-/LiFe- und Pb-Akkus
Micro-processor controlled high-performance fast charger, discharger
and battery conditioner for Ni-Cd / Ni-MH, LiPo / LiFe and lead-acid batteries
Chargeur rapide à grande puissance piloté par micro-processeur pour la charge rapide, la décharge
et le cyclage des accus NiCd, NiMH, LiPo/LiFe et des accus Pb
DEUTSCH Seite 2
G R A U P N E R / S J GmbH D - 7 3 2 3 0 K I R C H H E I M / T E C K G E R M A N Y
Keine Haftung für Druckfehler! Änderungen vorbehalten!
BEDIENUNGSANLEITUNG
OPERATING MANUAL
INSTRUCTIONS D´UTILISATION
Ladestrom bis 1 A
Eingebauter Balancer für Li-Akkus
Max. charge current 1 A
Balancer function for Li-batteries
Courant de charge jusqu'à 1 A
Balancer intégré pour accus LiPo
ENGLISH page 16
Best.-Nr. 6498
Order No.6498
Réf N°.6498
FRANÇAIS page 29
PN.QG-01
1
