Montaggio della parabola sul motore
H

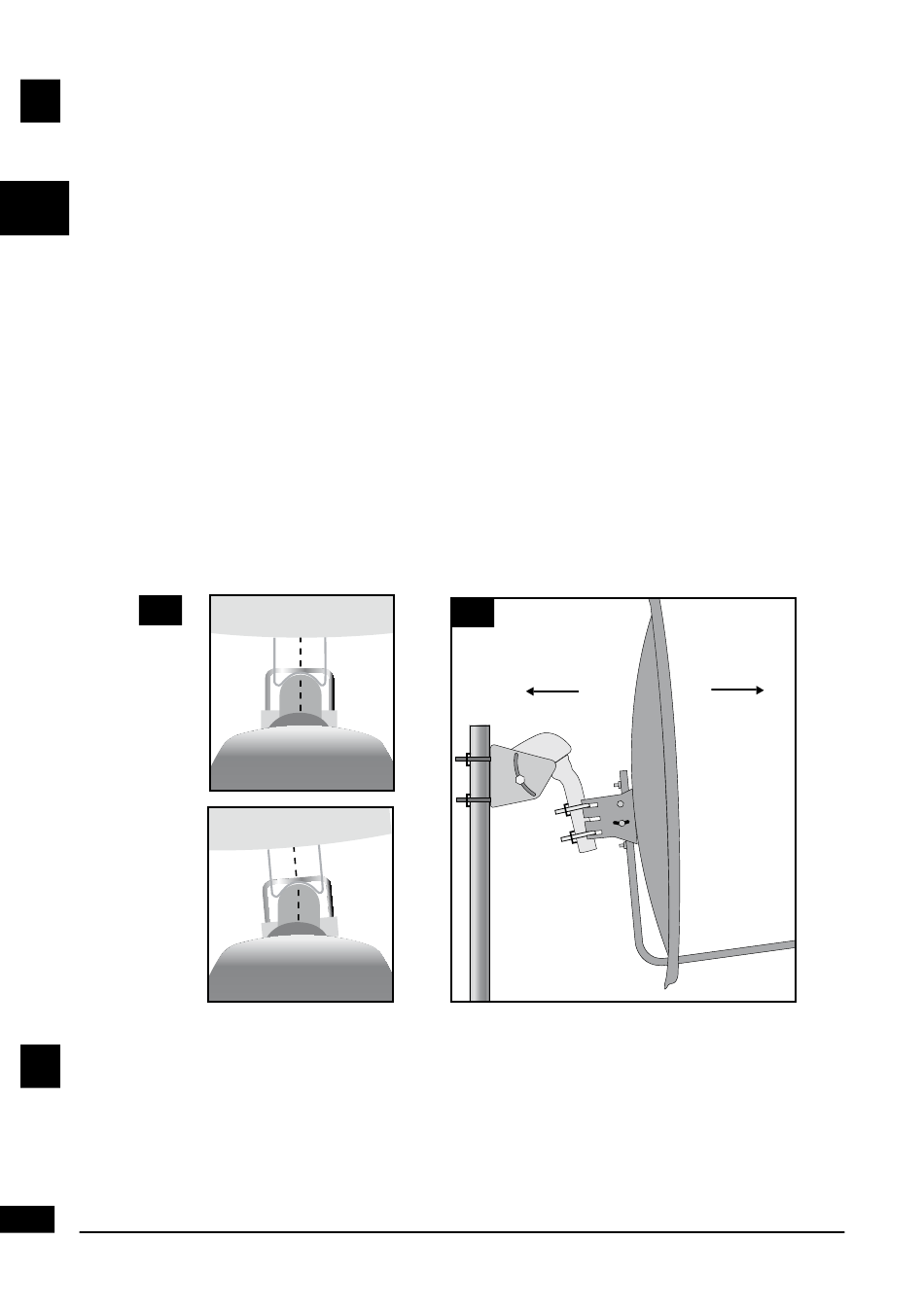

• Montare la parabola e fissarla all'asta del motore. Con il motore a 0°,
controllare il perfetto allineamento tra il braccio per offset della parabola e il
motore (schema H1). Per evitare una caduta della parabola in caso di rottura
meccanica a livello di una staffa, si consiglia di montare i bulloni di sicurezza
iT
all'estremità dell'asta del motore (se in dotazione con il motore). In base alla
larghezza delle staffe, nel caso in cui la staffa si svitasse, questo dado può
essere sufficiente a impedirne la caduta. Se la lunghezza del bullone è troppo
corta per tenere la staffa, attaccare la parabola al bullone di sicurezza con un
filo resistente.
• Dirigere approssimativamente l'insieme (parabola + motore) verso sud.
Regolare l'inclinazione sul supporto posteriore della parabola in modo che
questa sia verticale.
• Accendere il terminale.
• Effettuare una rotazione continua (4) fino agli arresti meccanici (+/- 75°) Ovest
ed Est per verificare che non tocchi alcun ostacolo. Se durante tale manovra
ci si avvicina pericolosamente ad un ostacolo, fare riferimento al paragrafo N
di pagina 21 (finecorsa).
• Sintonizzare il terminale sul canale di riferimento (1) di HotBird.
CORRETTO
H1
H2
NORD
SUD
ERRATO
i
Montaggio lNB
Montare LNB sulla parabola. Attenzione: alcune LNB si montano con
un'inclinazione di 45°!
18
(1)(4) si vedano i paragrafi corrispondenti, pagina 12 e 13
