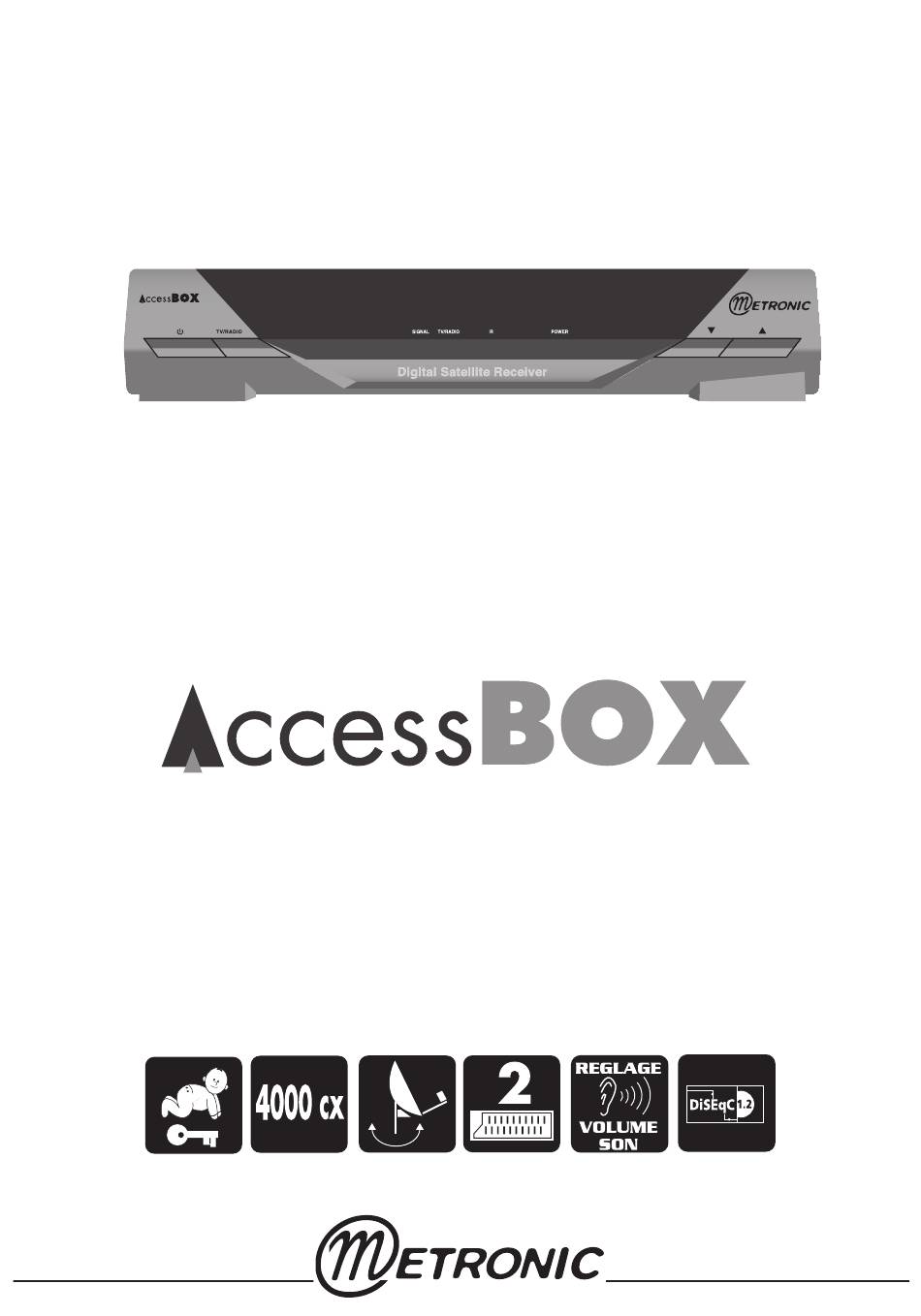

- Page 1 Notice de montage TERMINAL NUMÉRIQUE 4000 canaux / Verrouillage parental 2 Péritels / DiSEqC 1.2 MET338...
- Page 2 Cette notice concerne la version logicielle datée du 26/07/03. 02.47.346.333...
- Page 3 À LIRE ABSOLUMENT L'intérieur de votre terminal AccessBox contient des composants soumis à haute tension ; n'ouvrez jamais l'appareil, même après avoir retiré le cordon secteur. De maniè- re générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc res- sentir des décharges électriques (non dangereuses) en touchant deux appareils simulta- nément (ou un appareil et le câble d'antenne).
-
Page 4: Table Des Matières
SOMMAIRE Installation - Généralités..............page 03 Installation d’une parabole fixe sur un satellite........page 05 Installation sur plusieurs satellites............page 06 Installation avec un moteur DiSEqC 1.2..........page 07 Branchement avec une parabole fixe déjà calée sur un satellite..... page 15 Branchement sur un système bi-tête Astra 19,2°... -
Page 5: Installation - Généralités
INSTALLATION - GÉNÉRALITÉS Choix de l'emplacement et assemblage de la parabole Quel que soit votre choix d’installation, votre fixation doit être stable et verticale. • En cas d’obstacle, respectez la règle des distances expliquée ci-dessous. • Pour l’assemblage de la parabole, référez-vous à la notice fournie dans le sachet de vis- serie joint à... - Page 6 Montage et isolation des fiches F • La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu’il n’y ait pas un brin de la tresse en contact avec l’âme centrale du câble coaxial. • Lorsque votre installation sera terminée, n’oubliez pas d’isoler le LNB avec de la pâte d’isolation ou, à...
-
Page 7: Installation D'une Parabole Fixe Sur Un Satellite
Choix de la langue Au premier allumage, vous devez sélectionner votre langue avec les flèches et vali- der par OK. Ce choix est également à faire après une réinitialisation usine. INSTALLATION D'UNE PARABOLE FIXE SUR UN SATELLITE Lisez les conseils d’installation, et particulièrement le paragraphe E (page 4). Branchements Le terminal étant débranché... -
Page 8: Installation Sur Plusieurs Satellites
INSTALLATION SUR PLUSIEURS SATELLITES Installation d'un monobloc Astra / HotBird • Allez dans MENU / INSTALLATION / PARAMETRES LNB • Allez sur la ligne Satellite et appuyez OK pour faire appa- raître la liste des satellites. Sélectionnez Hot Bird et vali- dez par OK. -
Page 9: Installation Avec Un Moteur Diseqc 1.2
INSTALLATION AVEC UN MOTEUR DISEQC 1.2 Avant-propos Cette partie vous explique comment installer un ensemble motorisé avec le moteur réf 450908. Si vous avez un autre moteur, veuillez vous reporter à sa notice. Dans tous les cas, vous aurez à effectuer les opérations suivantes : teur 5 - Rotation pas-à-pas 0 - Allumer le récep... - Page 10 Assemblage du moteur et montage sur le mât Eléments et outils nécessaires : 1 Parabole 2 Visserie / Fixation 3 Bras d’offset 4 LNB universel 5 Mât ou bras de déport Ø minimum recommandé : 40 mm 6 Récepteur AB 2 7 TV PAL / SECAM 8 Cordon péritel 21 broches câblées 9 Fiches F...
- Page 11 • Dirigez approximativement le moteur vers le sud (voir figure 2). En cas de montage sur un mur, assu- rez-vous que le mur est dirigé plein sud (à 20° près) et utilisez un bras de déport d’au moins 45 cm (Réf. 450359) : voir schéma 3.
- Page 12 Assemblez les différents éléments de la parabole en vous référant à la notice fournie avec celle-ci. • Pour les paraboles Metronic en métal 77 cm (quatre trous), le support arrière de la parabole doit être réglé à 54°(voir schéma 6) •...
- Page 13 Montage de la tête (LNB) Voir photos 8 ou 9 ATTENTION : • Pour les têtes en métal gris, veillez à bien positionner le repère ( ) vers le haut (voir photos 8). Il est normal que le corps de la tête soit incliné à 45°. Le câble part donc à 45° (pho- tos 8).
- Page 14 Calage / Orientation de la parabole • A la fin de l’étape K, vous allez capter ZDF sur l’écran du téléviseur. Ne passez surtout pas à l’étape L (affinage de l’orientation) si vous captez une autre chaîne. 1) Mettez le récepteur sur la chaîne de référence de HotBird 2) Attribuez un numéro de satellite à...
- Page 15 5) Mémorisez la position de HotBird et quittez tous les menus pour revenir à l’affichage de la chaîne (que vous ne captez pas encore). 6) Affichez l’indicateur de signal 7) Effectuez un balayage lent (25 à 30 secondes) d’un quart de tour à droite, puis un quart de tour à...
- Page 16 A titre indicatif, la figure 17 vous donne la position relative des satellites pour les- quels des chaînes sont pré-programmées dans les récepteurs metronic. Lorsque vous captez tous les satellites, vissez définitivement tous les écrous. Votre installation est ter- minée.
-
Page 17: Branchement Avec Une Parabole Fixe Déjà Calée Sur Un Satellite
BRANCHEMENT AVEC UNE PARABOLE FIXE DÉJÀ CALÉE SUR UN SATELLITE Note : si votre parabole est actuellement pointée vers Atlantic Bird 3 (ex Télécom 2C = chaînes nationales en analogique clair), vous n'aurez accès à aucune chaîne numérique. Nous vous conseillons alors d'installer une autre parabole pour conserver les chaînes nationales en analo- gique et regarder d'autres chaînes en numérique. -
Page 18: Branchement Sur Un Ensemble Motorisé Diseqc 1.2 Déjà Calé
• Appuyez sur EXIT pour quitter les menus et vérifiez que vous captez bien les chaînes de HotBird. • Faites la même chose pour les autres satellites. figure 5 Si vous n’avez pas de démodulateur, branchez directement Access Box sur le téléviseur. 02.47.346.333... -
Page 19: Description De La Télécommande
DESCRIPTION DE LA TÉLÉCOMMANDE Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. Touche marche / arrêt. Permet de mettre en veille le terminal ou de l'allumer. Touche MENU. -

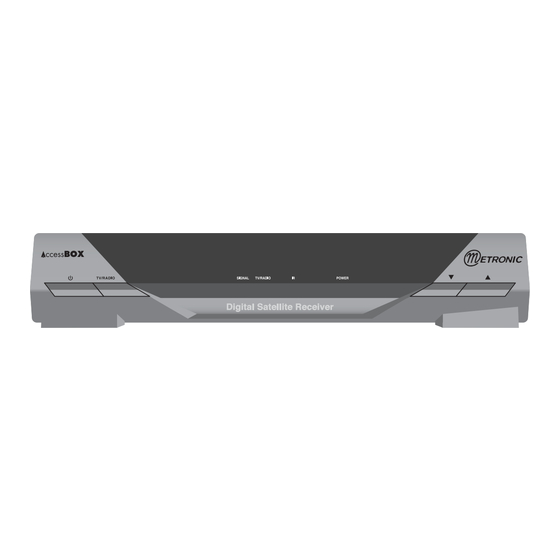

Page 20: Description Du Terminal
Sorties audio gauche et droite RCA femelles. Connecteur RS232 pour SAV uniquement. Alimentation secteur. Inactif sur le modèle Access Box. UTILISATION AU QUOTIDIEN En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent : •... -
Page 21: Ajouter Des Chaînes
AJOUTER DES CHAÎNES Vous pouvez soit ajouter une chaîne particulière, dont vous connaissez les caractéristiques techniques, soit ajouter de nouvelles chaînes inconnues (mise à jour). Ajout des chaînes d’un transpondeur Une chaîne est émise par ce qu'on appelle un transpondeur. Il s'agit d'un relais satellite dont il faut connaître les 4 paramètres suivants : •... -
Page 22: Modifier / Organiser Les Chaînes
Recherche d’une chaîne particulière (PID) Dans certains cas (rares) une recherche manuelle ou automatique peut ne pas trouver une chaîne qui existe pourtant. Il faut alors l'ajouter avec ses "PID" que vous trouverez dans les revues spécialisées. • Aller dans MENU / INSTALLATION / RECHERCHE DE CHAINE •... - Page 23 • NOMME pour modifier le nom d'une chaîne. Grâce aux touches CH , allez sur la chaîne à renom- mer et tapez OK. Le clavier virtuel apparaît, sélectionnez lettre par lettre le nouveau nom (DEL pour effacer). Allez sur SAVE pour sauvegarder. •...
-
Page 24: Réinitialiser Le Terminal
Programmation des enregistrements Vous pouvez programmer l'allumage et l'extinction automatique du terminal pour, par exemple, différer un enregistrement. Dans le menu principal, le menu PROGRAMMATEUR vous permet de programmer jus- qu'à 8 enregistrements différés. • PROG N° permet de choisir lequel des 8 programmes vous voulez régler. •... -
Page 25: Utilisation Avec Un Magnétoscope
Figure 6 UTILISATION AVEC UN MAGNÉTOSCOPE Connectez simplement votre magnétoscope sur la péritel VCR du terminal. Pour enregistrer le numérique, il faut que le terminal soit allumé sur la chaîne à enregistrer. Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...) voir notice du magnétoscope pour la manipulation exacte. -
Page 26: Réglage Des Butées Électroniques (Avec Moteur Diseqc 1.2)
RÉGLAGE DES BUTÉES ÉLECTRONIQUES (Avec moteur DiSEqC 1.2) Les butées électroniques n’empêchent pas le moteur de buter contre un obstacle. Utilisez toujours les butées mécaniques du moteur pour en limiter la course. Ce paragraphe vous explique comment réinitialiser les butées électroniques de votre moteur en cas de besoin. - Page 27 ..........• Comment avez-vous connu METRONIC ? Amis / parents Publicité / catalogues Dans le magasin J’avais déjà un récepteur METRONIC • Avez vous eu recours à l’assistance téléphonique METRONIC ? Si oui, qu’en pensez-vous ? ..............................................................................................................En cas d’achat de kit complet : •...
- Page 28 • Avez vous isolé la ou les LNBs (têtes) ? Pâte d’isolation METRONIC Autres produits METRONIC Silicone Ruban adhésif Autre....• La notice vous paraît-elle bien réalisée pour installer, sans avoir recours à un professionnel, un kit satellite? Quelles modifications souhaiteriez-vous voir apportées? ......................................
-
Page 29: Assistance Et Conseil
Réf. du matériel : AccessBox Date d’achat : METRONIC - Node Park Touraine - BP 1 - Tauxigny - 37310 REIGNAC CEDEX Fax : 02 47 346 347 • Email : hotline@metronic.com... -
Page 30: Guide Des Chaînes
GUIDE DES CHAÎNES Freq Pol SR Freq Pol SR TizSat 11568 H 06510 Astra 28.2° Hot Bird BBC ONE 10773 H 22000 TV POLONIA 10719 V 27500 BBC TWO 10773 H 22000 EWTN 10723 H 29900 BBC NEWS 24 10773 H 22000 MTA INTL 10723 H 29900 10773 H 22000... - Page 31 GUIDE DES CHAÎNES Freq Pol SR Freq Pol SR OTE PROMO 12188 V 27500 ONYX 12692 H 27500 RTS SAT 12188 V 27500 MEDYA TV 12692 H 27500 TV MAGIC 12188 V 27500 ABsat PROMO 12692 H 27500 ERT SAT 12188 V 27500 11408 V 27500 06 TV...
- Page 32 GUIDE DES CHAÎNES Freq Pol SR Freq Pol SR Nuvolari 11200 V 27500 TV.BERLIN 12148 H 27500 Leonardo 11200 V 27500 lastminute.de 12148 H 27500 Alice 11200 V 27500 SAT.1-CH 12148 H 27500 Sailing Channel 11200 V 27500 Super RTL 12188 H 27500 NOELLO SAT 11200 V 27500...
- Page 33 GUIDE DES CHAÎNES Freq Pol SR Freq Pol SR SR Fernsehen Suedwe 11837 H 27500 Nagham 11785 V 27500 WDR FERNSEHEN 11837 H 27500 TeleLiban 11785 V 27500 SÜDWEST BW 11837 H 27500 11785 V 27500 Phoenix 11837 H 27500 ALArabiya 11785 V 27500 TV_309...
- Page 36 Node Park Touraine BP 1 TAUXIGNY 37310 REIGNAC SUR INDRE CEDEX FRANCE site web : www.metronic.com...
