Manuel produit du capteur optique K50 Pro Select

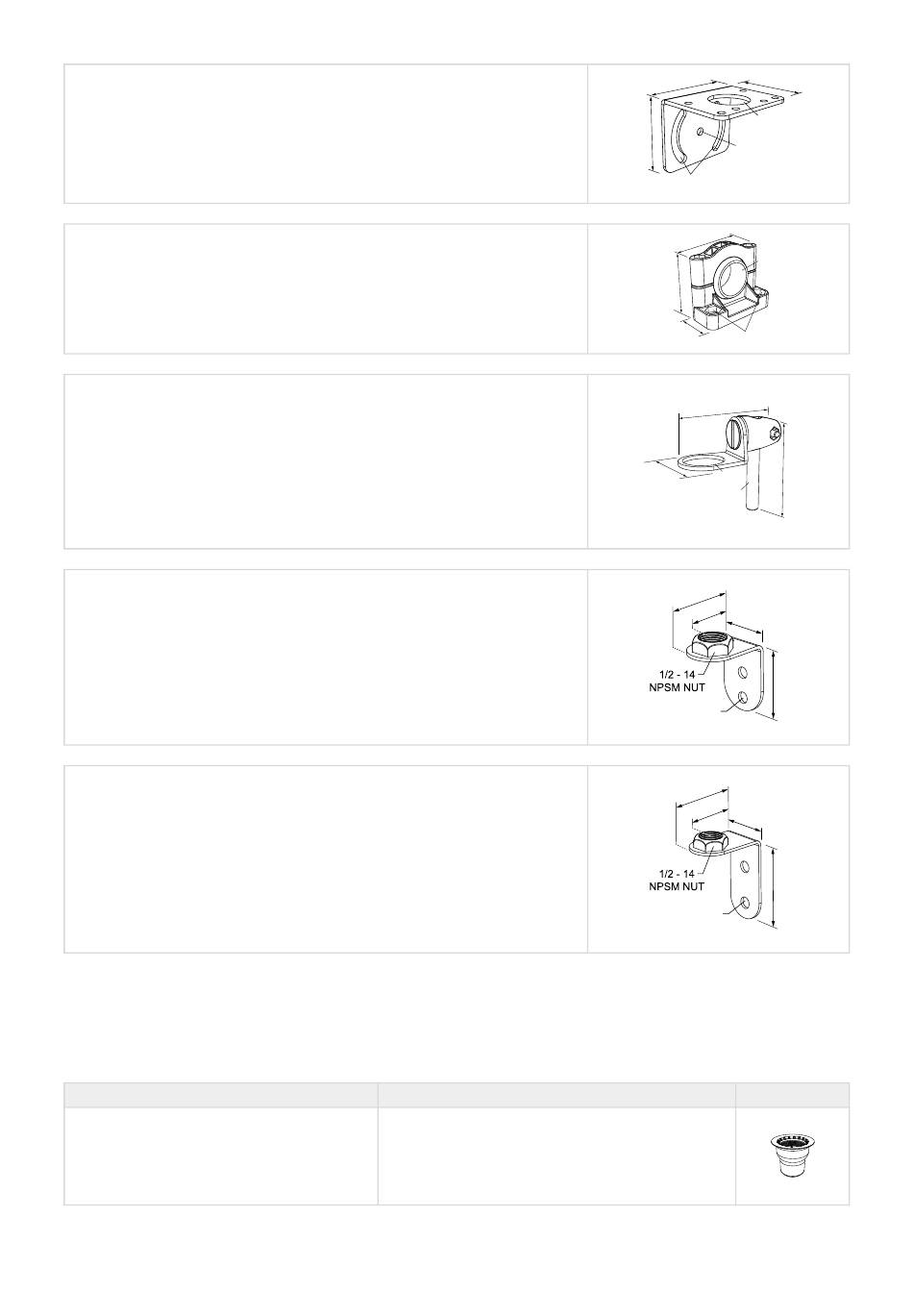

SMB30MM
• Équerre d'épaisseur 12 AWG, en acier inox, avec trou oblong en arc de cercle
pour faciliter l'orientation
• Place pour accessoires M6 (¼")
• Trou de montage pour capteur de 30 mm
Distance entre les axes des trous : A= 51, A à B= 25,4
Dimensions des trous : A=42,6 x 7, B=ø 6,4, C=ø 30,1
SMB30SC
• Équerre pivotante avec trou de 30 mm de diamètre pour la fixation du capteur
• Thermoplastique polyester renforcé noir
• Accessoires de montage et de blocage du pivot en acier inoxydable inclus
Distance entre les axes des trous : A=ø 50,8
Dimension du trou : A=ø 7, B=ø 30
SMB30FA
• Équerre orientable avec mouvement de basculement et de balayement pour un
réglage précis
• Trou de montage pour capteur de 30 mm
• Acier inoxydable 304, 12 AWG
• Montage aisé du capteur par cylindre de serrage
• Écrou avec dimension exprimée en mm et en pouces
Filetage de l'écrou : SMB30FA, A= 3/8 - 16 x 2"; SMB30FAM10, A= M10 - 1,5 x 50
Dimension du trou : B=ø 30,1
LMBE12RA35
• Montage direct du tube de support, avec type d'équerre normal
• Acier zingué
• Écrou NPSM 1/2-14
• La distance de montage entre le mur et le centre de l'écrou NPSM 1/2-14 est
de 35 mm.
Distance entre les axes des trous : 20
LMBE12RA45
• Montage direct du tube de support, avec type d'équerre normal
• Acier zingué
• Écrou NPSM 1/2-14
• La distance de montage entre le mur et le centre de l'écrou NPSM 1/2-14 est
de 45 mm.
Distance entre les axes des trous : 35
Toutes les mesures sont indiquées en millimètres, sauf indication contraire. Les mesures fournies sont susceptibles
d'être modifiées.
Système de montage en hauteur
Modèle
SA-M30E12P - Acétal noir
page 18 of 21
• Adaptateur/couvercle de tube de support profilé en
acétal noir
• Effectue le raccord entre la base du voyant de 30 mm et
le tube de support 1/2" NPSM/DN15
• Accessoires de montage inclus
Continued on page 19
© Banner Engineering Corp. Tous droits réservés.
www.bannerengineering.com
70
57
A
67
58
29
36.3
55
2X Ø9
65
2X Ø11
Description
Accessoires
57
C
B
B
A
83.2
68.9
B
A
35
38.25
57
45
38.25
81
Composants
