Manuel Produit Du Capteur Optique K50 Pro Select
Chapter Contents
Matériel Pro Editor....................................................................................................................................................................................... 16
Câbles ......................................................................................................................................................................................................... 16
Équerres de montage ................................................................................................................................................................................. 17
Système de montage en hauteur ................................................................................................................................................................ 18
Chapitre 6

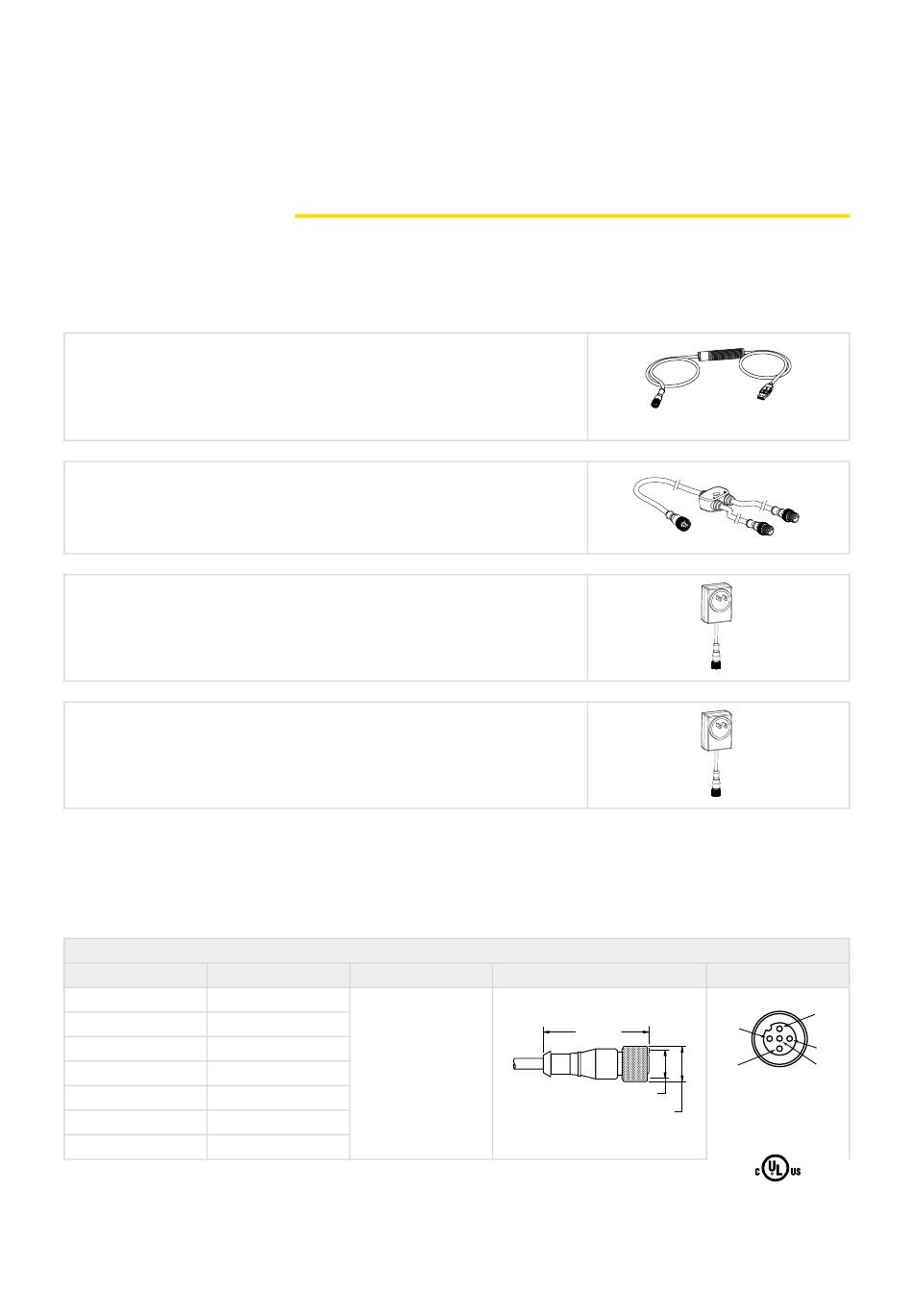

Matériel Pro Editor
MQDC-506-USB
• Câble convertisseur Pro
• Câble avec connecteur QD M12 à 5 broches de 1,83 m pour le raccordement
au dispositif et connecteur USB pour le raccordement au PC
• Nécessaire pour la connexion au logiciel de configuration
CSB-M1251FM1251M
• Séparateur en Y parallèle à 5 broches (mâle-mâle-femelle)
• Pour bénéficier d'une fonction d'aperçu complète dans Pro Editor
• Nécessite une alimentation électrique externe, vendue séparément
PSW-24-1
• Alimentation 24 Vcc, 1 A
• Câble PVC de 2 m avec connecteur QD M12
• Fournit une alimentation externe avec un séparateur, vendu séparément
PSW-24-2
• Alimentation 24 Vcc, 2 A
• Câble PVC de 3,5 m avec connecteur QD M12
• Fournit une alimentation externe avec un séparateur, vendu séparément
Câbles
Toutes les mesures sont indiquées en millimètres, sauf indication contraire. Les mesures fournies sont susceptibles
d'être modifiées.
Modèle
MQDC1-501.5 0,5 m
MQDC1-503 0,9 m
MQDC1-506 2 m
MQDC1-515 5 m
MQDC1-530 9 m
MQDC1-560 18 m
MQDC1-5100 31 m
19-févr.-25
Accessoires
Câbles femelles M12 à 5 broches et à un seul raccord
Longueur Type
Droit
Continued on page 17
© Banner Engineering Corp. Tous droits réservés.
www.bannerengineering.com
Dimensions
44 normal
M12 x 1
ø 14,5
Brochage (femelle)
2
1
3
4
5
1 = marron
2 = blanc
3 = bleu
4 = noir
5 = gris
