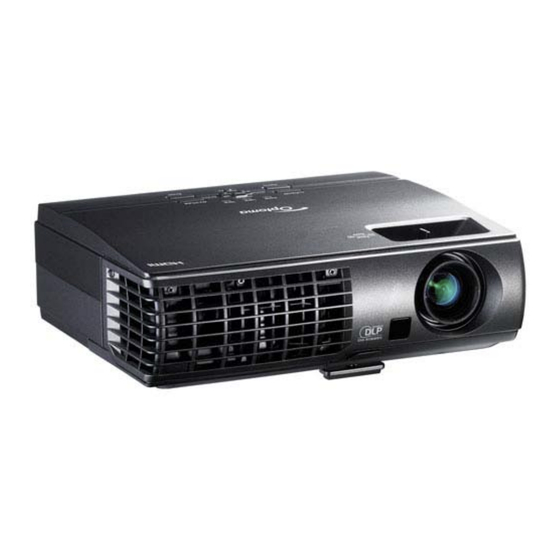

- Page 1 MARQUE: OPTOMA REFERENCE: EX 7155E CODIC: 3108449...
- Page 2 Problèmes de télécommande ..............................48 Problèmes audio ..................................48 Remplacement de la lampe ................................49 Nettoyer le projecteur .........................50 Modes de Compatibilité ......................51 Installation au plafond .......................53 Les bureaux d’Optoma dans le monde ..................54 Avis concernant les Réglementations & la Sécurité ...............56 Conditions de fonctionnement....................57...
- Page 3 Notice d’utilisation Informations de Sécurité Le symbole éclair avec une tête en forme de flèche à l’intérieur d’un triangle équilatéral, est destiné à alerter l’utilisateur de la présence de tensions dangereuses non isolées à l’intérieur du produit. Ces tensions peuvent être d’une puissance suffisante pour constituer un risque d’électrocution pour les individus.
- Page 4 Ne pas tenter de réparer ce projecteur par vous même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou à d’autres dangers. Veuillez contacter Optoma pour connaître le centre de service agréé près de chez vous.
- Page 5 Notice d’utilisation Précautions Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide utilisateur. ▀■ Avertissement - Ne regardez pas dans l'objectif du projecteur lorsque la lampe est allumée. La luminosité importante risque de vous abîmer les yeux. ▀■...
- Page 6 Notice d’utilisation A faire : Eteindre le produit avant tout nettoyage. Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur. Débrancher la fiche d’alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période. A ne pas faire: Ne pas bloquer les fentes et les ouvertures de ventilation de ...
- Page 7 Notice d’utilisation Avertissements de sécurité pour les yeux ▀■ Ne jamais regarder directement dans le faisceau du projecteur. ▀■ Restez le moins souvent possible en face du faisceau. Tournez le dos au faisceau le plus souvent possible. ▀■ L’utilisation d’un bâton ou d’un pointeur laser est recommandée pour l’utilisateur afin qu’il ne se trouve pas au milieu du faisceau.
- Page 8 Introduction Caractéristiques du produit Ce produit est un projecteur DLP de la série 0,55” XGA et de ® la série 0,65” WXGA à simple puce. Les caractéristiques sont remarquables, avec notamment: Technologie DLP à Simple Puce Texas Instruments ® Compatibilité...
- Page 9 Introduction Vue d’ensemble du paquet Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les pour vous assurer que votre unité est complète. Contactez immédiatement votre fournisseur s’il manque quoi que ce soit. HDMI Projecteur avec protège-objectif Télécommande IR (avec 2 piles AAA) Câble composite Cordon...
- Page 10 Introduction Vue d’ensemble sur le produit Unité principale 1. Panneau de commandes 8. Ventilation 2. Zoom 9. Prise d’alimentation 3. Mise au point 10. Ports de connexion 4. Objectif 11. Verrou Kensington 5. Récepteur IR Avant 6. Protège Objectif 7. Pied Elévateur...
- Page 11 Introduction Panneau de commandes 1. Alimentation 7. Entrer ◄/Source ▲/Trapèze + (Flèche Gauche) (Flèche Haut) ►/Re-Sync 3. DEL D’alimentation (Flèche Droite) ▼/Trapèze - 4. DEL Lampe (Flèche Bas) 5. DEL Temp 11. Menu 6. AV-Muet...
- Page 12 Introduction Vue de dos AC IN 1. AC IN (Alimentation) 2. Connecteur USB 3. Connecteur d’entrée audio 4. Connecteur d’entrée S-Vidéo 5. Connecteur d’entrée Vidéo 6. Connecteur d’entrée VGA/SCART 7. Connecteur HDMI 8. Port de verrouillage Kensington 9. Ouverture de ventilation...
- Page 13 Introduction Télécommande Bouton DEL Marche/Arrêt Bouton Laser Page Préc Clic droit de la souris Touches de sélection quatre directions Re-Sync Page Suiv Volume +/- 10. Menu 11. Zoom 12. AV muet 13. Source Vidéo 14. Source VGA HDMI 15. Figer 16.
- Page 14 Installation Connexion du projecteur Connexion à l’ordinateur de bureau/Ordinateur portable Etant donné les différences d’applications pour chaque pays, certaines régions peuvent avoir des accessoires différents. 1. Cordon d’alimentation 2. Câble USB 3. Entrée Audio (mini-prise) 4. Câble S-Vidéo 5. Câble Vidéo 6.
- Page 15 Installation Connexion aux sources vidéo Lecteur DVD, décodeur, récepteur HDTV E tant donné les différences d’applications pour chaque pays, certaines 1. Cordon d’alimentation régions peuvent 2. Câble Composante (option) avoir des 3. Adaptateur RVB vers composante (option) accessoires différents. 4. Câble système stéréo (option) 5.
- Page 16 Installation Mise sous/hors tension du projecteur Mise sous tension du projecteur Connectez le cordon d'alimentation au projecteur. Allumez les périphériques connectés. Assurez-vous que la DEL D’alimentation est constamment allumée (ne clignote pas) et appuyez ensuite sur le bouton Alimentation pour allumer le projecteur.
- Page 17 Installation Mise hors tension du projecteur Pressez le bouton ALIMENTATION pour éteindre la lampe du projecteur, vous verrez un message s’afficher sur l’écran du projecteur. Pressez à nouveau le bouton ALIMENTATION pour confirmer, autrement le message disparaîtra après 15 secondes. Les ventilateurs de refroidissement continuent de fonctionner pendant environ 10 secondes pour le cycle de refroidissement.
- Page 18 Installation Réglage de l'image projetée Réglage de la Hauteur du Projecteur Noter les points suivants lors de l'installation du projecteur : • La table ou le support du projecteur doit être horizontal et solide. • Placez le projecteur perpendiculairement à l’écran. •...
- Page 19 Installation Réglage du Zoom / Mise au point Utilisez le contrôle de Zoom de l’image (sur le projecteur seulement) pour redimensionner l’image projetée et la taille de l’écran [B]. Utilisez le contrôle de Mise au point (sur le projecteur seulement) pour améliorer la netteté...
- Page 20 Contrôles utilisateur Panneau de commandes Utilisation du Panneau de commandes Reportez-vous à la section “Mise sous/hors Alimentation tension du projecteur” en page 15. Appuyez sur Menu pour lancer le menu Menu d’affichage d’écran (OSD). Pour quitter l’OSD, appuyez à nouveau sur Menu. •...
- Page 21 Contrôles utilisateur Télécommande Utilisation de la Télécommande Reportez-vous à la section “Mise sous/hors Alimentation tension du projecteur” en page 15. Dirigez la télécommande vers l’écran d’affichage, appuyez sur ce bouton et Laser maintenez-le enfoncé pour activer le pointeur laser. Touches de Utilisez p q t u pour sélectionner les sélection quatre éléments ou régler votre sélection.
- Page 22 Contrôles utilisateur Utilisation de la Télécommande Luminosité Réglage de la luminosité de l’image. Appuyez sur Menu pour lancer le menu Menu d’affichage d’écran (OSD). Pour quitter l’OSD, appuyez à nouveau sur Menu. Appuyez sur +/- pour faire un zoom Zoom avant d’une image.
- Page 23 Contrôles utilisateur Menus d’affichage à l’écran Le projecteur possède des menus d’affichage à l’écran multilingues qui vous permettent d’effectuer des réglages d’image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source. Comment procéder Pour ouvrir le menu OSD, pressez Menu sur la télécommande ou le pavé...
- Page 24 Contrôles utilisateur Arborescence du menu IMAGE Mode Affichage Présentation/Luminosité/Film/Srgb/Utilisateur/Utilisateur Luminosité Contraste Netteté Saturation Teinte Paramètre Couleur Avancé IMAGE / Paramètre Couleur Gain rouge Gain vert Gain bleu Polarisation rouge Polarisation vert Polarisation bleu Jaune Cyan Magenta Réinitialiser Quitter IMAGE / Avancé Couleur Eclatante Degamma Film/Vidéo/Graphique/PC...
- Page 25 Contrôles utilisateur IMAGE Mode Affichage Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images. Présentation : Bonnes couleurs et luminosité provenant de l’entrée PC. Luminosité : Luminosité maximale depuis l’entrée PC. Film : Pour le home cinéma. ...
- Page 26 Contrôles utilisateur IMAGE Netteté Règle la netteté de l'image. Appuyez sur t pour diminuer la netteté. Appuyez sur u pour augmenter la netteté. Saturation Ajuste une image vidéo depuis le noir et blanc jusqu’à des couleurs pleinement saturées. Appuyez sur t pour diminuer la saturation sur l’image.
- Page 27 Contrôles utilisateur IMAGE | Paramètre Couleur Gain Définit le gain RGB afin d'ajuster la luminosité des couleurs suivantes : Rouge—augmenter ou diminuer la valeur du gain pour le rouge. Vert—augmenter ou diminuer la valeur du gain pour le vert. ...
- Page 28 Contrôles utilisateur IMAGE | Avancé Couleur Eclatante Cet élément réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations de niveau du système pour permettre une luminosité plus élevée tout en offrant une couleur vraie, plus vibrante dans l’image. La plage s’étend de 0 à 10. Si vous préférez une image plus fortement améliorée, réglez vers le paramètre maximum.
- Page 29 Contrôles utilisateur IMAGE | Avancé | Source d'entrée Source d'entrée Utilisez cette option pour activer / désactiver les sources d'entrée. Pressez t ou u dans le menu suivant illustré ci- Si toutes les dessous puis utilisez p ou q pour sélectionner. Pressez Entrer sources sont pour terminer la sélection.
- Page 30 Contrôles utilisateur AFFICHER Recherche Utilisez cette fonction pour choisir le rformat d’image souhaité. 4:3 : Ce format est destiné aux sources d’entrée 4x3 non avancées pour TV à grand écran. 16:9 I (Série XGA) / 16:9 (Série WXGA) : Ce format est destiné ...
- Page 31 Contrôles utilisateur AFFICHER Suivi La fonction surbalayage permet d’éliminer les bruits dans une image vidéo. Surbalaye l’image pour éliminer le bruit de codage vidéo sur le bord de la source vidéo. Zoom Appuyez sur t pour réduire la taille d’une image. ...
- Page 32 Contrôles utilisateur MENU Langue Accéder au menu Langue. Choisissez le menu OSD multilingue. Voir en page 33 pour plus d’informations. Projection Sélectionner la méthode de projection: Bureau Avant Le paramètre d’usine par défaut. Bureau Arrière Quand vous sélectionnez cette fonction, le projecteur renverse l’image de manière à...
- Page 33 Contrôles utilisateur Réglages Signal Accéder au menu Signal. Régler les propriétés de signal du projecteur. Voir en page 34 pour plus d’informations. Sécurité Accéder au menu Sécurité. Accéder au caractéristiques de sécurité du projecteur. Voir en page 35 pour plus d’informations. Muet Activer ou désactiver l'audio.
- Page 34 Contrôles utilisateur Réglages / Langue Langue Choisir le menu OSD multilingue. Appuyez sur ENTRER ( dans le sous-menu et utilisez ensuite la touche gauche (t) ou droite (u) pour choisir votre langue.
- Page 35 Contrôles utilisateur Réglages | Signal Fréquence Modifie la fréquence des données d'affichage afin qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous voyez apparaître une barre verticale vacillante, utilisez cette fonction pour effectuer un réglage. Suivi Phase synchronise la phase du signal d’affichage avec la carte graphique.
- Page 36 Contrôles utilisateur Réglages | Sécurité Sécurité Horloge Accéder sous-menu Sécurité horloge. Aucun mot de passe requis Entrez les mois, les jours et les heures durant lesquels le pour accéder projecteur peut être utilisé sans entrer le mot de passe. Le fait de à...
- Page 37 Contrôles utilisateur Réglages | Sécurité Changer mot passe En cas de saisie Utiliser ce sous- menu pour changer le mot de passe de sécurité de trois mots de pour le projecteur. passe erronés, Sélectionner Changer mot passe dans le sous-menu Sécurité. l'appareil La boîte de dialogue Confirmer modification mot de passe s'éteint au...
- Page 38 Contrôles utilisateur Réglages | Sécurité Par. Sécurité Active ou désactive le mot de passe de sécurité. Activé—le mot de passe actuel est requis pour allumer le projecteur et accéder au menu Sécurité. Désactivé—aucun mot de passe n’est requis pour les ...
- Page 39 Contrôles utilisateur Réglages | Avancé Logo Sélectionnez l’écran à afficher au démarrage. Optoma—l’écran de démarrage par défaut fourni. Utilisateur—capture d’écran personnalisée utilisant la fonction Capture du logo. Capture du logo Capturez un écran affiché afin de l’utiliser comme écran de démarrage.
- Page 40 Contrôles utilisateur OPTIONS Verr. Source Verrouiller la source d’entrée actuelle comme seule source disponible, même si le câble est débranché. Marche—seule la source actuelle est reconnue comme source d’entrée. Arrêt—toutes les sources sélectionnées dans Image | Avancé | Source d’entrée sont reconnues comme sources d’entrée.
- Page 41 Contrôles utilisateur OPTIONS Clavier Verrouillé Verrouille les boutons du panneau du projecteur. Marche—un message d’avertissement s’affiche pour confirmer le verrouillage du clavier. Arrêt—les fonctions du clavier du projecteur sont normales. Couleur Arr Plan Sélectionnez la couleur d’arrière-plan désirée pour l’image projetée quand aucune source n’est détectée.
- Page 42 Contrôles utilisateur OPTIONS | Avancé Marche directe Activer ou désactiver Marche directe. Marche—le projecteur s’allume automatiquement quand l’appareil est alimenté en courant CA. Arrêt—le projecteur doit être allumé normalement. Arrêt Auto (min) Régler l’intervalle d’Arrêt Auto. Le projecteur éteint la lampe après 30 minutes sans signal, par défaut.
- Page 43 Contrôles utilisateur OPTIONS | Paramètres Lampe Heure Lampe Affiche le nombre d’heures d’activité de la lampe. Cet élément est seulement à afficher. Rappel de Lampe Activer ou désactiver le rappel de durée de vie de lampe. Marche—un message d’avertissement s’affiche quand la ...
- Page 44 Contrôles utilisateur OPTIONS | Paramètre Lampe Mise à 0 lampe Après avoir remplacé la lampe, réinitialisez le compteur de lampe afin de refléter précisemment la durée de vie de la nouvelle lampe. Sélectionnez Mise à 0 lampe. Un écran de confirmation apparaît. Sélectionnez Oui pour réinitialiser le compteur de lampe à...
- Page 45 Appendices Dépannage Si vous rencontrez un problème avec votre projecteur, consultez les informations suivantes. Si le problème persiste, veuillez contacter votre revendeur régional ou le centre de service. Problèmes d’image Aucune image n’apparaît à l’écran Vérifiez que tous les câbles et les connexions d’alimentations ...
- Page 46 Appendices Si vous utilisez un Ordinateur portable: Suivez d’abord les étapes ci-dessus pour régler la résolution de l’ordinateur. Appuyez sur les paramètres de permutation de sortie. Exemple : [Fn]+[F4] Acer � [Fn]+[F5] IBM/Lenovo � [Fn]+[F7] [Fn]+[F4] Asus � [Fn]+[F8] HP/Compaq �...
- Page 47 Appendices L'image est étirée lors de l'affichage d'un DVD 16:9 Lorsque vous regardez un DVD anamorphotic ou un DVD 16:9, le projecteur affiche la meilleure image au format 16:9 dans l'OSD. Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l’OSD du projecteur.
- Page 48 Appendices Indication de l’état du projecteur DEL Lampe/ Message de code d’erreur d’alimentation/ Clignote Clignote Erreur d’état de rupture thermique Erreur Ventilateur 1 (Ventilateur d’alimentation) Erreur Ventilateur 2 (Ventilateur de lampe) Erreur Ventilateur 3 (Ventilateur soufflant) Détection de capteur de porte de lampe haut Erreur DMD Erreur de roue de couleur...
- Page 49 Appendices Rappels de message Remplacement de la lampe : Hors limites : (voir ce qui suit pour plus d’informations) Problèmes de télécommande Si la télécommande ne fonctionne pas Vérifiez que l’angle de fonctionnement de la télécommande est de ±15 environ. Assurez-vous qu’il n’y a aucun obstacle entre la ...
- Page 50 Appendices Remplacement de la lampe La lampe de projection doit être remplacée quand elle grille. Elle ne doit être remplacée que par une lampe certifiée, que vous pouvez commander chez votre vendeur local. Important : La lampe contient une certaine quantité de mercure et doit ...
- Page 51 Appendices Nettoyer le projecteur Nettoyer le projecteur pour retirer poussière et traces de doigts et assurer un bon fonctionnement. Avertissement : Prenez soin d’éteindre et de débrancher le projecteur au moins une heure avant de remplacer la lampe. Nettoyage. Le non respect de cette consigne pourrait entraîner de graves brûlures.
- Page 52 Appendices Modes de Compatibilité Compatibilité d'ordinateurs Vitesse de Signal Résolution rafraîchissement (Hz) NTSC PAL/SECAM VESA 640 x 350 70,1/ 85,1 640 x 400 70,1 / 85,1 720 x 350 720 x 400 70/ 85/ 88 720 x 576 50/ 60 640 x 480 60/ 67/ 72,8/ 75/ 85 56,3/ 60,3/ 75/ 72,2/ 80/...
- Page 53 Appendices Compatibilité de Apple Mac Macbook Pro Power Mac Power Mac Macbook Résolution (Intel) Hz- Analogique Analogique Analogique Analogique 800x600 800x600 800x600 800x600 1024x768 1024x768 1024x768 1024x768 1280x720 1280x720 1280x720 1280x768 1280x768 1280x768 1280x800 1280x1024 1280x1024 1680x1050 1920x1200...
- Page 54 Appendices Installation au plafond Pour éviter d’endommager votre projecteur, veuillez utiliser le kit de fixation recommandé pour l’installation. Pour des raisons de conformité, utilisez uniquement une fixation pour plafond et des vis certifiées UL répondant aux Veuillez spécifications suivantes : noter que des dommages sur M4 x 3 Fixations au plafond, Longueur maximum 6mm...
- Page 55 Appendices Les bureaux d’Optoma dans le monde Pour une réparation ou un support, veuillez contacter votre bureau régional. ETATS-UNIS 715 Sycamore Drive Milpitas, CA 95035, USA Tél : 408-383-3700 Télécopie : 408-383-3702 www.optomausa.com Service : services@optoma.com Canada 5630 Kennedy Road, Mississauga, ON, L4Z 2A9, Canada Tél : 905-361-2582...
- Page 56 Scandinavie Grev Wedels Plass 2 3015 Drammen, Norway Tél : +47 32 26 89 90 Télécopie : +47 32 83 78 98 Service : info@optoma.no Amérique Latine 715 Sycamore Drive Milpitas, CA 95035, USA Tél : 408-383-3700 Télécopie : 408-383-3702 www.optoma.com.br...
- Page 57 Appendices Avis concernant les Réglementations & la Sécurité Cet appendice liste les instructions générales concernant votre projecteur. Avis FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’article 15 des Règlements FCC.
- Page 58 Appendices Conditions de fonctionnement Ce matériel est conforme à l’Article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: Cet appareil ne doit pas provoquer d’interférences néfastes, Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.
