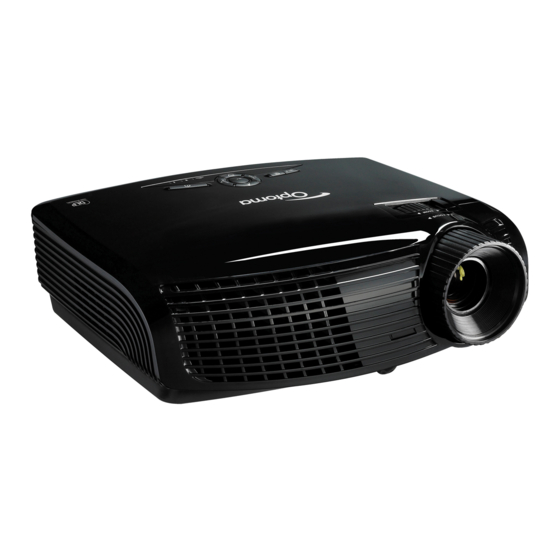

Optoma EX 762 Notice D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
MARQUE: OPTOMA
REFERENCE: EX 762
CODIC: 3396827

Publicité

Table des Matières
loading

Manuels Connexes pour Optoma EX 762

Sommaire des Matières pour Optoma EX 762

  • Page 1 MARQUE: OPTOMA REFERENCE: EX 762 CODIC: 3396827...

  • Page 2: Table Des Matières

    Indication de l'état du projecteur..............51 Télécommande....................52 Remplacement de la lampe.................53 Modes de Compatibilité ................55 Commandes RS232 et Liste des Fonctions du Protocole RS232 ....57 Installation au plafond..................61 Les bureaux d'Optoma dans le monde............62 Avis concernant les Réglementations & la Sécurité ........64 Français...

  • Page 3: Notice D'utilisation

    Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l’appareil. 7. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent...

  • Page 4: Mises En Garde

    Notice d'utilisation Mises en Garde Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d’utilisation. ▀■ Avertissement- Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La forte lumière peut vous faire mal aux yeux.

  • Page 5: A Ne Pas Faire

    Notice d'utilisation À faire : Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit Utilisez un chiffon doux et sec avec un détergeant doux pour nettoyer le boîtier de l’appareil. Débranchez le cordon d'alimentation de la prise de courant si le produit ne va pas être utilisé...

  • Page 6: Avertissement De Sécurité Pour Les Yeux

    Notice d'utilisation Avertissement de sécurité pour les yeux ▀■ Evitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible. ▀■ Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu’on leur demande de montrer quelque chose sur l’écran.

  • Page 7: Introduction

    Introduction Contenu du paquet Déballez et vérifiez le contenu du paquet afin de vous assurer que toutes les pièces énumérées se trouvent bien là. Si quelque chose venait à manquer, veuillez contacter votre service clientèle le plus proche. Cordon d’alimentation 1,8m Câble VGA 1,8 m Projecteur avec protège-objectif En raison...

  • Page 8: Aperçu Du Produit

    Introduction Aperçu du produit Unité principale Panneau de commandes Récepteurs IR Bague de réglage du zoom Pied de réglage inclinable Bague de réglage de la Barre de sécurité focale Connexions d'entrée/sortie Objectif pour zoom Prise d'alimentation Français...

  • Page 9: Panneau De Commandes

    Introduction Panneau de commandes 1. Aide 2. Menu 3. Source 4. Entrer 5. Re-Sync 6. Marche-Arrêt 7. Correction Trapèze 8. Quatre touches de sélection directionnelles 9. DEL témoin Marche/Veille 10. DEL de panne de lampe 11. DEL de la température 12.

  • Page 10: Connexions D'entrée / Sortie

    Introduction Connexions d'entrée / sortie 1. Connecteur de réseautage RJ-45 2. Connecteur USB (connexion à l'ordinateur pour la fonction de souris à distance) Connecteur HDMI 4. Connecteur Entrée VGA1/YPbPr » « (Signal analogique PC/Entrée vidéo composante/HDTV/ YPbPr/Dongle sans fil) 5. Connecteur Sortie VGA (Sortie moniteur Loop-through de l'entrée VGA1) 6.
  • Page 11 Introduction 11. Connecteur Entrée audio 3 (Mini prise 3,5mm) (pour S-Vidéo/Vidéo) 12. Connecteur Entrée audio 2 (Mini prise 3,5mm) (pour VGA2) 13. Connecteur Entrée audio 1 (Mini prise 3,5mm) (pour VGA1) 14. Port de verrouillage Kensington 15. Barre de sécurité 16.

  • Page 12: Télécommande

    Introduction Télécommande 13. Figer 1. Indicateur DEL 14. S-Vidéo 2. Marche/Arrêt 15. HDMI 3. Page précédente 16. Luminosité 4. Clic droit de souris 17. Menu 5. Quatre touches de 18. Trapèze +/- sélection directionnelles 19. Source 6. Re-Sync 20. Entrer/Aide 7.

  • Page 13: Installation

    Installation Connexion du projecteur Connexion à l'ordinateur de bureau/ ordinateur portable MOLEX La configuration des E/S dépend du modèle. En raison des différences entre les Sortie + 12V applications pour chaque pays, certaines régions peuvent avoir des accessoires différents. (*) Accessoire optionnel 1..................Cordon d'alimentation 2.....................Câble VGA 3...................*Câble de réseau...

  • Page 14: Connexion Aux Sources Vidéo

    Installation Connexion aux sources vidéo Lecteur DVD, Décodeur, Récepteur HDTV Sortie vidéo composite Sortie + 12V La configuration des E/S dépend du modèle. En raison des différences entre les applications pour chaque pays, certaines régions Sortie S-Vidéo peuvent avoir des accessoires différents.

  • Page 15: Mise Sous/Hors Tension Du Projecteur

    Installation Mise sous/hors tension du projecteur Mise sous tension du projecteur 1. Retirez le protège-objectif. 2. Branchez le cordon d'alimentation et le câble de signal. Quand connecté le voyant DEL MARCHE/VEILLE s'éclaire en Orange. 3. Allumez la lampe en pressant sur le bouton « »...

  • Page 16: Mise Hors Tension Du Projecteur

    Installation Mise Hors tension du Projecteur 1. Pressez le bouton « » de la télécommande ou du panneau de commandes pour éteindre le projecteur. Le message suivant sera affiché sur l'écran. Pressez à nouveau le bouton « » pour confirmer, autrement le message disparaîtra après 15 secondes.

  • Page 17: Réglage De L'image Projetée

    Installation Réglage de l’image projetée Réglage de la hauteur du projecteur Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image. 1. Repérez le pied réglable que vous souhaitez régler sous le projecteur. 2. Faites tourner les bagues réglables dans le sens des aiguilles d’une montre pour baisser le projecteur ou dans le sens contraire des aiguilles d’une montre pour le monter.

  • Page 18: Réglage Du Zoom/De La Mise Au Point Du Projecteur

    Installation Réglage du zoom/de la mise au point du projecteur Vous pouvez tourner la bascule du zoom pour faire un zoom avant ou arrière. Pour faire la mise au point de l’image, faites tourner la bague de variation de la focale jusqu’à ce que l’image soit claire.

  • Page 19: Commandes Utilisateur

    Commandes Utilisateur Panneau de commandes et télécommande Panneau de commandes Utilisation du panneau de commandes Référez-vous à la section « Mise sous/hors Marche-Arrêt tension du projecteur » sur les pages 14-15. Synchronise automatiquement le projecteur RE-SYNC sur la source d'entrée. Entrer Confirme votre sélection d'un élément.

  • Page 20: Utilisation De La Télécommande

    Commandes utilisateur Télécommande Utilisation de la télécommande Référez-vous à la section « Mise sous/hors Marche-Arrêt tension du projecteur » sur les pages 14-15. Laser Pressez pour utiliser le pointeur laser. Bouton G Clic gauche de souris. Bouton D Clic droit de souris. Utilisez ce bouton pour aller en haut d'une Page + page.
  • Page 21 Commandes Utilisateur Télécommande Utilisation de la télécommande HDMI Pressez « HDMI » pour choisir la source HDMI. Pressez « Figer » pour faire une pause d’image. Figer Pressez de nouveau ce bouton pour déver- rouiller. Eteint/rallume momentanément l'audio et la Muet AV vidéo.

  • Page 22: Utiliser Le Menu Aide

    Commandes utilisateur Utiliser le menu AIDE La fonction AIDE facilite l'installation et l'utilisation. Pressez le bouton « ? » du panneau de commandes ou de la télécommande pour ouvrir le menu Aide. Français...
  • Page 23 Commandes Utilisateur Le bouton du menu d'aide fonctionne seulement lorsqu'aucune source d'entrée n'est détectée. Référez-vous à la section « Guide de dépannage » sur les pages 48-51 pour plus de détails. Si une source d’entrée est détectée et que vous pressez le bouton d’aide, les pages suivantes apparaîtront pour vous aider à...
  • Page 24 Commandes utilisateur Français...

  • Page 25: Menus D'affichage À L'écran

    Commandes Utilisateur Menus d’affichage à l’écran Le projecteur possède des menus d'affichage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source. Comment utiliser 1. Pour ouvrir le menu OSD, pressez le bouton « Menu » sur la télécommande ou sur le panneau de commandes du projecteur.

  • Page 26: Arborescence Du Menu

    Commandes utilisateur Arborescence du menu ) « Saturation » et « Teinte » sont disponibles uni- quement en mode Vidéo. ) « Signal » est disponible unique- ment avec un signal analogique VGA (RVB). L'élément suivant est seulement disponible sur certains modèles. ) «...
  • Page 27 Commandes Utilisateur Arborescence du menu Français...

  • Page 28: Image

    Commandes utilisateur IMAGE Mode Affichage Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images. Présentation : Bonnes couleurs et luminosité provenant de l’entrée PC. Lumineux : Luminosité maximale depuis l’entrée PC. Film : Pour le home cinéma.
  • Page 29 Commandes Utilisateur IMAGE Contraste Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image. Appuyez sur pour baisser le contraste. Appuyez sur pour augmenter le contraste. Netteté Règle la netteté de l'image. Appuyez sur pour baisser la netteté.
  • Page 30 Commandes utilisateur IMAGE | Avancé Degamma Ceci vous permet de choisir une table degamma qui a été ajustée pour vous procurer la meilleure qualité d'image pour l'entrée. Film : pour le home cinéma. Vidéo : pour la source vidéo ou TV. Graphique : pour la source image.
  • Page 31 Commandes Utilisateur Avance | Param Coul Couleur Utilisez ces réglages pour régler les couleurs Rouge, Verte, Bleue, Cyan, Magenta et Jaune individuelles. Remise à zéro Choisissez « Oui »pour réinitialiser les paramètres d’usine par défaut pour les réglages de couleur. Avancé...

  • Page 32: Affichaer

    Commandes utilisateur AFFICHER Format Utilisez cette fonction pour choisir le format d'image souhaité. 4:3: Ce format est pour des sources d'entrée 4x3. 16:9-I : Ce format est pour des sources d’entrée 16x9, par exemple les TV HD et les DVD avancés pour TV à grand écran. (576i/p) 16:9-II : Ce format est pour des sources d’entrée 16x9, par exemple les TV HD et les DVD avancés pour TV à...
  • Page 33 Commandes Utilisateur Zone d'affichage Zone image Signal d'entrée Affichage à l'écran Français...
  • Page 34 Commandes utilisateur AFFICHER Suivi La fonction surbalayage permet d'éliminer les bruits dans une image vidéo. Surbalaye l'image pour éliminer le bruit de codage vidéo sur le bord de la source vidéo. Zoom Appuyez sur pour réduire la taille d’une image. Appuyez sur pour agrandir une image sur l’écran de projection.
  • Page 35 Commandes Utilisateur REGLAGE | Langue Langue Choisissez le menu OSD multilingue. Pressez pour passer au sous-menu puis utilisez les boutons pour sélectionner votre langue préférée. Pressez « Entrer » pour terminer votre sélection. Français...

  • Page 36: Menu

    Commandes utilisateur MENU Projection Bureau Avant C'est la sélection par défaut. L'image est projetée droit sur l'écran. Le bureau arrière et le plafond arrière Bureau Arrière doivent être utilisés avec un écran Quand sélectionnée, l'image apparaîtra renversée. dépoli. Avant Plafond Quand sélectionnée, l'image tournera à...

  • Page 37: Entrée Audio

    Commandes Utilisateur MENU Pos. Menu Choisissez la position du menu sur l'écran d'affichage. ID Projecteur La définition Id peut être configurée par menu (gamme 00~99), et permet à l'utilisateur de contrôler un projecteur unique via RS232. Référez-vous à la page 58 pour la liste complète des commandes RS232.
  • Page 38 Commandes utilisateur MENU | Signal « Signal » est disponibles uniquement en signal analogique Suivi VGA (RGB). Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utili- ser cette fonction pour la corriger. Fréquence Modifie la fréquence des données d'affichage pour correspondre à...

  • Page 39: Sécurité Horloge

    Commandes Utilisateur MENU | Sécurité Sécurité Marche : Choisissez « Marche » pour utiliser la vérification de sécurité lors de la mise sous tension du projecteur. Arrêt : Choisissez « Arrêt » pour pouvoir allumer le projecteur sans vérification du mot de passe. Sécurité...
  • Page 40 Commandes utilisateur MENU | Sécurité Changer mot passe La valeur par Première fois : défaut du code du mot de passe est 1. Pressez « » pour changer le mot de passe. « 1234 » (première 2. Le mot de passe doit avoir 4 chiffres. fois).
  • Page 41 Commandes Utilisateur MENU RS232 RS232 : Permet le contrôle d'un projecteur individuel via RS232. (Réglage par défaut) Réseau : Permet le contrôle du projecteur via le navigateur web (Internet Explorer) en utilisant le réseau. « Sans fil» Sans fil ne marche Choisissez «...
  • Page 42 Utilisez cette fonction pour sélectionner l'écran de démarrage dési- ré. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé. OPTOMA : L’écran de démarrage par défaut. Utilisateur Utiliser mémoriser l'image à partir de la fonction «...
  • Page 43 Commandes Utilisateur MENU | Réseau Statut du réseau Affiche l'état de connexion du réseau. DHCP Utilisez cette fonction pour choisir l'écran de démarrage voulu. Si vous changer de réglage, le nouveau réglage prendra effet lors de la prochaine ouverture lorsque vous quitterez le menu OSD. Marche : Assigner automatiquement une adresse IP au projec- teur depuis le serveur DHCP externe .

  • Page 44: Comment Utiliser Un Navigateur Web Pour Contrôler Votre Projecteur

    Commandes utilisateur Comment utiliser un navigateur web pour contrôler votre projecteur 1. Activer DHCP permet au serveur DHCP d'assigner automatiquement une adresse IP, ou d'entrer manuellement les informations réseau requises. 2. Puis choisissez appliquer et pressez sur le bouton « »...
  • Page 45 Commandes Utilisateur Etape 2 : Sélectionnez Appliquer et pressez le bouton « Entrer » pour soumettre la fonction ou pressez la touche « Menu » pour quitter. Etape 3 : Pour ouvrir Connexions réseaux, cliquez sur Démarrer, cliquez sur Panneau de commandes, cliquez surRéseau et connexions Internet, et ensuite cliquez surConnexions réseaux.

  • Page 46: Options

    Commandes utilisateur OPTIONS Verr. Source Marche : Le projecteur recherchera seulement la connexion d’entrée actuelle. Arrêt : Le projecteur recherchera d’autres signaux si le signal d’entrée courant est perdu. Haute altitude Quand « Marche » est sélectionné, les ventilateurs tourneront plus vite.
  • Page 47 Commandes Utilisateur OPTIONS | Avancé Allumage Direct Choisissez « Marche » pour activer le mode Allumage Direct. Le projecteur s’allumera automatiquement lorsqu’il est fourni de l’alimentation secteur, sans avoir à presser sur le bouton « » sur le panneau de contrôle du projecteur ou de la télécommande. Arrêt Auto (min) Règle l'intervalle du décompte.

  • Page 48: Paramètres Lampe

    Commandes utilisateur OPTIONS | Paramètres Lampe Heures Lampe Affiche la durée de projection. Rappel de Lampe Choisissez cette fonction pour faire apparaître ou masquer le message d'avertissement lorsque le message de changement de lampe s'affiche. Le message apparaîtra 30 heures avant la fin de sa durée de vie. Mode Lumineux Standard : Choisissez «...

  • Page 49: Annexes

    Annexes Dépannage Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si les problèmes persistent, contactez votre revendeur régional ou le centre de service. Aucune image n'apparaît à l'écran Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section «...
  • Page 50 Annexes 7. Cliquez sur « Afficher tous les périphériques ». Ensuite sélectionnez « Types de moniteur standard » sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous « Modèles ». 8. Vérifiez que le réglage de résolution de l’affichage du moniteur est inférieur ou égal à...
  • Page 51 Annexes L'image est floue Assurez-vous d'avoir retiré le protège-objectif. Réglez la bague de variation de la focale sur l’objectif du projecteur. Assurez-vous que l'écran de projection se trouve à la bonne distance. Reportez-vous à la page 17. L'image est étirée lors de l'affichage d'un DVD 16:9 Lorsque vous regardez un DVD anamorphosique ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9 lorsque le mode d’affichage du projecteur est réglé...

  • Page 52: La Lampe Grille Ou Émet Un Claquement

    Annexes Le projecteur arrête de répondre aux commandes. Si possible, éteignez le projecteur puis débranchez le cordon d’alimentation et attendez au moins 60 secondes avant de reconnecter l’alimentation. Vérifiez que « Verr. pavé » n’est pas activé en essayant d’utiliser la télécommande avec le projecteur.

  • Page 53: Télécommande

    Annexes Messages de l’écran Avertissement de température : Panne du ventilateur : Avertissement de lampe : Hors limites d’affichage : Télécommande Si la télécommande ne fonctionne pas Vérifiez que l’angle d’utilisation de la télécommande est ±15° horizontalement et verticalement par rapport aux récepteurs IR du projecteur.

  • Page 54: Remplacement De La Lampe

    Annexes Remplacement de la lampe Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fin de sa durée de vie, vous verrez un message d'avertissement. Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible.

  • Page 55: Procédure De Remplacement De La Lampe

    Annexes Les vis du couvercle de la lampe et de la lampe ne peuvent pas être enlevées. Le projecteur ne peut pas être tourné si le couvercle de la lampe n’a pas été remis sur le projecteur. Ne touchez aucune partie en verre de la lampe.

  • Page 56: Modes De Compatibilité

    Annexes Modes de Compatibilité Compatibilité avec les ordinateurs Sync V (Hz) Sync. H (kHz) Mode Résolution Anglog Numérique Anglog Numérique 640 × 350 31,50 31,50 640 × 350 37,90 37,90 640 × 400 37,90 37,90 640 × 480 31,50 31,50 640 ×...

  • Page 57: Compatibilité Vidéo

    Annexes Compatibilité avec les ordinateurs Mode Résolution Sync V (Hz) Sync. H (kHz) MAC LC 13'' 640 × 480 66,66 34,98 MAC II 13'' 640 × 480 66,68 35,00 MAC 16'' 832 × 624 74,55 49,73 MAC 19'' 1024 × 768 60,24 1152 ×...

  • Page 58: Rôle De La Broche Rs232

    Annexes Commandes RS232 et Liste des Fonctions du Protocole RS232 Rôle de la broche RS232 Spéc. N° de Broche (du côté projecteur) Sans objet Sans objet MASSE Sans objet Sans objet Sans objet Sans objet Français...

  • Page 59: Liste Des Fonctions Du Protocole Rs232

    Annexes Liste des Fonctions du Protocole RS232 --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Baud Rate : 9600 Note : There is a <CR> after all ASCII commands Data Bits: 8 0D is the HEX code for <CR> in ASCII code Parity: None Stop Bits: 1 Flow Control : None UART16550 FIFO: Disable Projector Return (Pass): P...
  • Page 60 = 0 (a=30) ~ 10 (a=31 30) --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX82 1 7E 30 30 38 32 20 31 0D Logo Optoma ~XX82 2 7E 30 30 38 32 20 32 0D User ~XX83 1 7E 30 30 38 33 20 31 0D...
  • Page 61 Annexes --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX104 1 7E 30 30 31 30 34 20 31 0D Background Color Blue ~XX104 2 7E 30 30 31 30 34 20 32 0D Black ~XX104 3 7E 30 30 31 30 34 20 33 0D ~XX104 4 7E 30 30 31 30 34 20 34 0D Green ~XX104 5...

  • Page 62: Installation Au Plafond

    Annexes Installation au plafond 1. Pour éviter d’endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d’Optoma. 2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications...

  • Page 63: Les Bureaux D'optoma Dans Le Monde

    Annexes Les bureaux d'Optoma dans le monde Pour une réparation ou un support, veuillez contacter votre bureau régional. ETATS-UNIS 715 Sycamore Drive Tél : 408-383-3700 Milpitas, CA 95035, USA Télécopie : 408-383-3702 www.optomausa.com Service : services@optoma.com Canada 5630 Kennedy Road, Mississauga, Tél : 905-361-2582...
  • Page 64 Taiwan 5F., No. 108, Minchiuan Rd. Tél : +886-2-2218-2360 Shindian City, Télécopie : +886-2-2218-2313 Taipei Taiwan 231, R.O.C. Service : services@optoma.com.tw www.optoma.com.tw asia.optoma.com Hong Kong Unit A, 27/F Dragon Centre, 79 Wing Hong Street, Tél : +852-2396-8968 Cheung Sha Wan, Télécopie : +852-2370-1222...

  • Page 65: Avis Concernant Les Réglementations & La Sécurité

    Annexes Avis concernant les Réglementations & la Sécurité Cet appendice liste les instructions générales concernant votre projecteur. Avis FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à...

  • Page 66: Conditions De Fonctionnement

    Annexes Conditions de Fonctionnement Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes : 1. Cet appareil ne doit pas provoquer d'interférences néfastes, et 2. Tcet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.
