2 - Description et Installation de votre Passerelle Résidentielle
2.1
Description
La Passerelle Résidentielle SAGEM F@st
reposant sur 4 pieds.

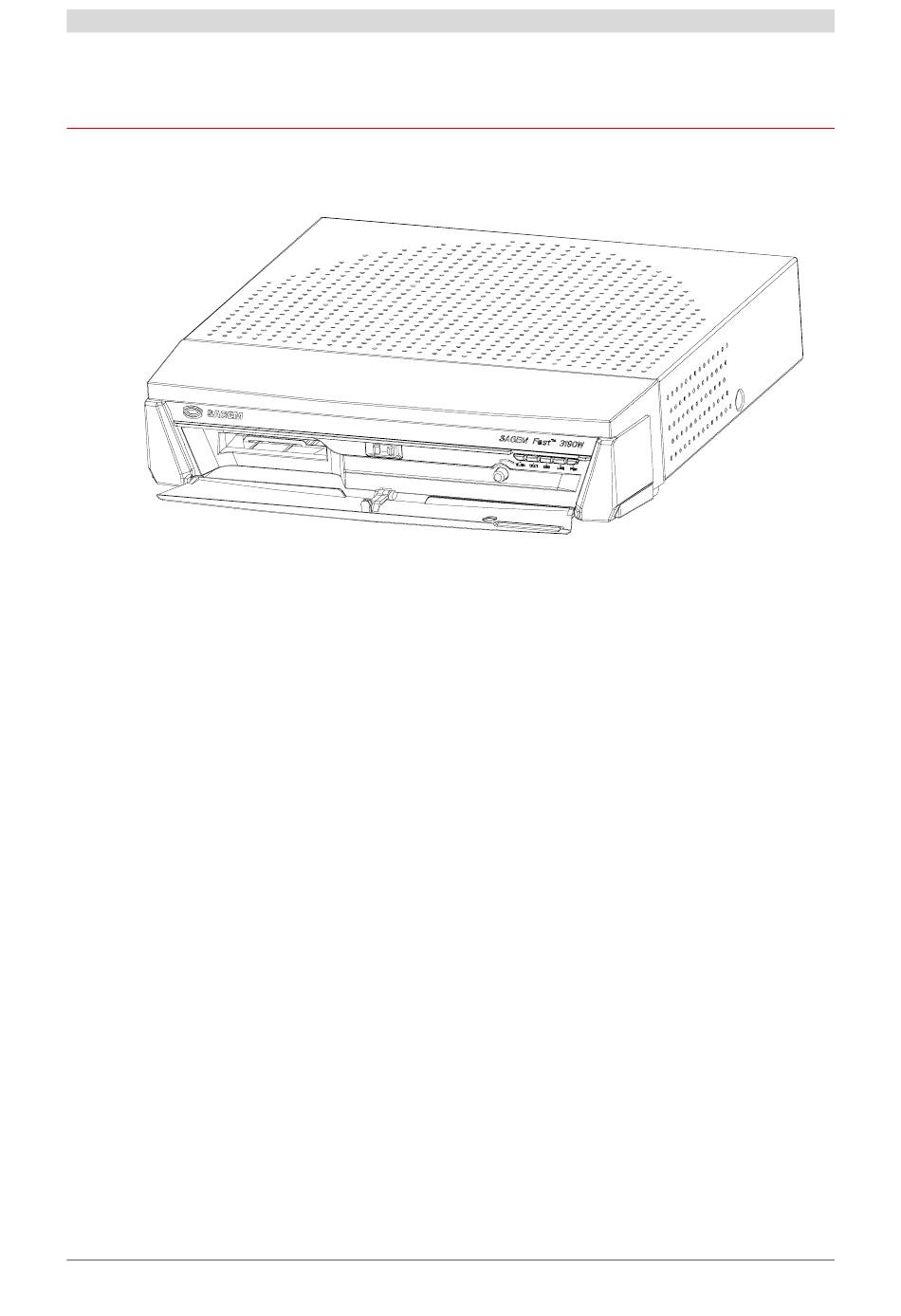

Figure 2.1 - Vue d'ensemble du coffret - trappe baissée
Ce coffret est constitué :
•
d'une face avant pourvue d'un guide lumière pour 5 voyants de visualisation (LEDs)
de couleur verte,
•
de 2 joues latérales enfermant la carte électronique,
•
d'une face arrière qui supporte la connectique de raccordement.
Manuel de Référence du SAGEM F@st™ 3190W - 288047983-02
Reproduction et communication interdites sans autorisation écrite de E
Page 2-2
