F.3

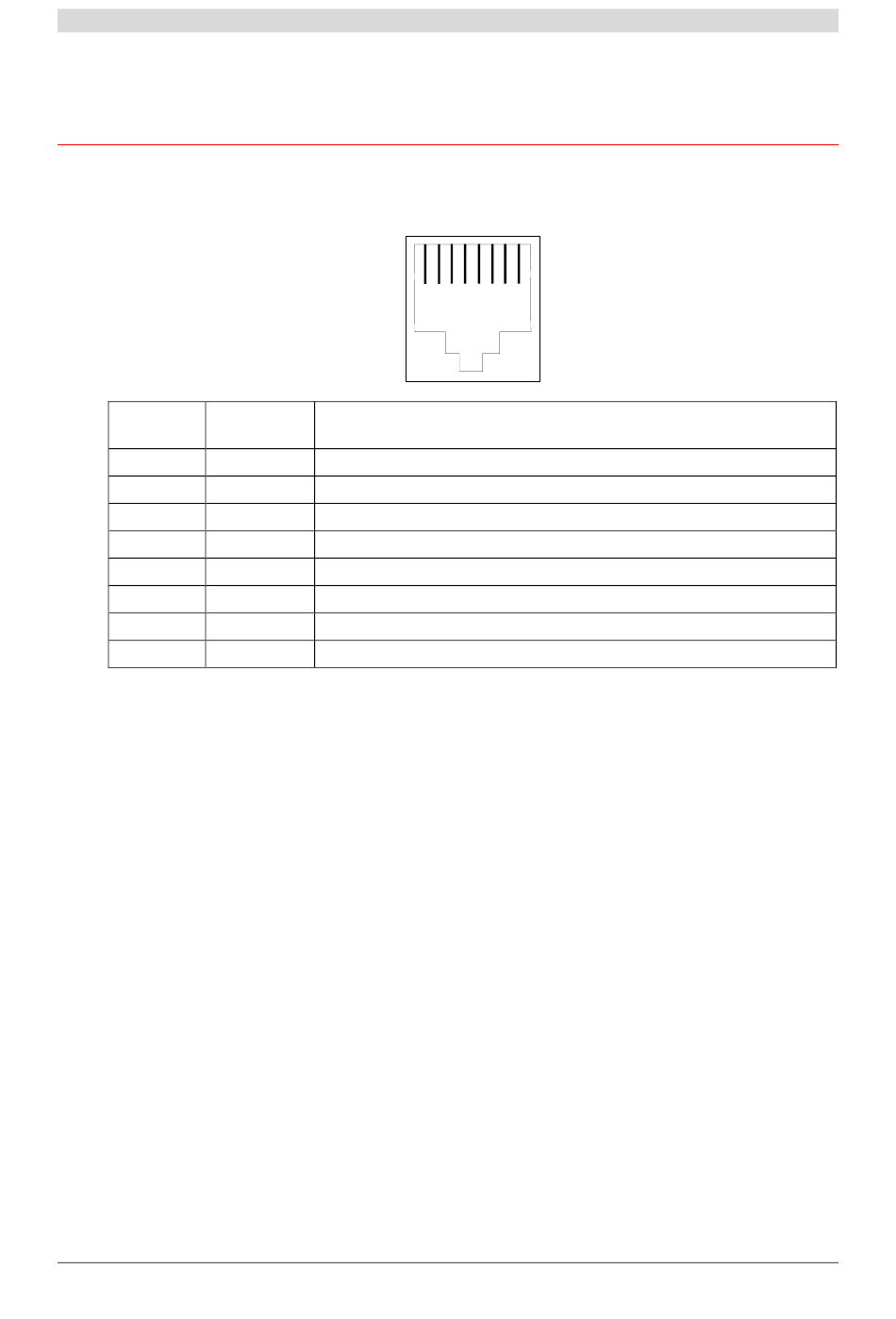

Brochage du connecteur "Network Line"
Le raccordement de l'équipement au "WAN" via l'équipement "Media Converter" s'effectue sur
une embase RJ45 (8 contacts).
N° du
contact
1
2
3
4
5
6
7
8
Reproduction et communication interdites sans autorisation écrite de E
Signal
TXD+
Données (+) Emission vers SAGEM F@st
TXD-
Données (-) Emission vers SAGEM F@st
RXD+
Données (+) Réception du SAGEM F@st
+VCC
Alimentation
+VCC
Alimentation
RXD-
Données (-)Réception du SAGEM F@st
-VCC
Alimentation
-VCC
Alimentation
Manuel de Référence du SAGEM F@st™ 3190W - 288047983-02
1 2 3 4 5 6 7 8
Signification
Annexe F - Connectique
TM
3190 Média Converter
TM
3190 Média Converter
TM
3190 Média Converter
TM
3190 Média Converter
E Page F-3
