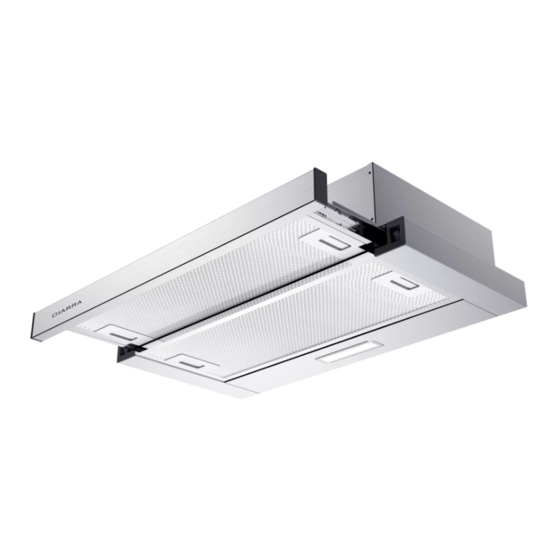

- Page 1 Model Number: CBCS6906D CBCB6906D CBCS9906D CBCB9906D www.ciarraappliances.com...
- Page 2 Chère Cliente, Cher Client: Merci beaucoup pour votre achat. Nous vous prions de lire ce mode d’emploi soigneusement avant de l’installation et la mise en service de cet appareil. Si vous avez des questions, veuillez nous contacter par cette adresse: info@ciarraappliances.com E-mail:...
- Page 3 Table des matières Prescriptions de sécurité------------------------49-50 Spécification---------------------------------------51 Avant l’utilisation de la hotte aspiran--------------52 Préparations pour le mont--------------------------53 Montage----------------------------------------54-62 Installer la hotte -----------------------------------------54-60 Installer le filtre à charbon--------------------------------61-62 Fonctionnement ------------------------------------63 Nettoyage et entretien--------------------------64-66 Filtre à graisses---------------------------------------------64 Filtre à charbon---------------------------------------------64 Acier inoxydable--------------------------------------------64 Finition peinte ----------------------------------------------64 Remplacement de LED ----------------------------------65-66 Dépannage ----------------------------------------67...
- Page 4 Sécurité ATTENTION POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE AUX PERSONNES, OBSERVER CE QUI SUIT: N'utilisez cet appareil que de façon prévue par le fabricant. Si vous avez des questions, contactez le fabricant via le contact fourni dans la notice.
- Page 5 Sécurité ATTENTION POUR RÉDUIRE LE RISQUE DE BLESSURES AUX PERSONNES EN CAS D'INCENDIE DE GRAISSE DE HAUT DE CUISINIÈRE, OBSERVER CE QUI SUIT*: ÉTOUFFEZ LES FLAMMES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau métallique, puis éteignez la cuisinière. VEILLEZ À...
- Page 6 Spécification CBCS6906D CBCS9906D Tension 220V-240V~ 50Hz Puissance du moteur 1 x 40W Puissance des lampes 1 x 1.5 W 599/899*298~453*200mm Dimensions de l'appareil (W x D x H) Remarque: le fabricant se réserve le droit de modifier toute amélioration ou modification technologique sans préavis.
- Page 7 Avant l’utilisation de la hotte aspirante Avertissement: Avant de procéder au montage, contrôlez qu'il n'a pas été endommagé ou de pièces manquantes. En cas de problème, contactez notre Service Après-Vente. Respectez tous les réglementations et exigences en vigueur. Il faut installer la hotte par un technicien qualifié...
- Page 8 Préparations pour le montage Préparations pour le montage: a) Mode de ventilation Mode de recyclage: filtrer de l’air avec filtre à charbon (requis), les odeurs peuvent être éliminés et expulsé par le trou de ventilation supérieure, le tuyau d'évacuation n'est pas requis. Mode d'extraction: Vous pouvez installer le tuyau d'évacuation en aluminium de 1,5 m de long et 150 mm de diamètre pour l' expulser, celui qui est inclus dans le kit de montage.
- Page 9 Montage Installer la hotte (Evacuation): Retirez le film protecteur en polyéthylène de la hotte et/ou des pièces détachées. 2) Hauteur d'installation proposé : 65 ~ 75 cm au-dessus de la table de cuisson pour une meilleure aspiration. Hauteur requise au-dessus du table de cuisson à gaz : 750 mm; Hauteur requise au-dessus du plaque de cuisson électrique : 650 mm.
- Page 10 Montage 3. Ce produit peut être installé de deux manières différentes. Si la hotte est installée sur le mur, veuillez suivre la méthode 1. Méthode 1: 1) Marquez d'abord la position d'installation sur le mur avec un crayon, puis utilisez un ruban à mesurer pour mesurer la hauteur entre la surface de la cuisinière et la hotte (le point central du filtre à...
- Page 11 Montage 3) Retirez le schéma d'installation, percez dans les positions marquées sur le mur avec une perceuse électrique (foret de 8 mm), et enfoncez la cheville dans le mur. Insérez les deux chevilles avec les vis 4* 30 mm, ne les serrez pas et laissez un espace d'au moins 5 à 10 mm. Cheville à...
- Page 12 Montage 5) Retirez la glissière et remettez le filtre à graisse sur la glissière, puis poussez-la dans la hotte et installez l'autre filtre à graisse. 6) Branchez l'alimentation et retirez la glissière. Puis allumez/ éteignez les lumières LED pour vérifier si les fonctions marchent correctement.
- Page 13 Montage 4. Si la hotte est installée au bas de l'armoire, veuillez suivre la méthode 2 ci-dessous. Méthode 2: 1) Utilisez la perceuse pour ouvrir un trou de 165 mm de diamètre pour le tuyau et un trou au bas de l'armoire pour le cordon d'alimentation selon le schéma d'installation.
- Page 14 Montage 3) Alignez la bouche d'aération de la hotte avec le trou de l'armoire en bas, faites passer le cordon d'alimentation par le trou d'alimentation, puis utilisez les quatre vis 4 * 20 mm pour fixer la hotte dans la position correspondante.
- Page 15 Montage 5) Retirez la glissière et remettez le filtre à graisse sur la glissière, puis poussez-la dans la hotte et installez l'autre filtre à graisse. 6) Branchez l'alimentation et retirez la glissière. Puis allumez/ éteignez les lumières LED pour vérifier si les fonctions marchent correctement.
- Page 16 Montage Installation du filtre à charbon（Recirculation）: Le filtre à charbon peut être utilisé pour retenir les odeurs. Afin d'installer le filtre à charbon, il faut d'abord détacher le filtre à graisse. Tirez la glissière et retirez le filtre à graisse. 2.
- Page 17 Montage 3. Remontez le filtre à graisse et remettez la glissière dans la hotte. REMARQUES: Assurez-vous que le filtre à charbon est bien fixé. Lorsque le filtre à charbon est installé, la puissance de l'aspiration de la hotte sera plus faible. ...
- Page 18 Fonctionnement Allumez votre hotte avant le début de la cuisson pour créer un flux d'air dans la cuisine. Laissez-la fonctionner pendant quelques minutes pour purifier l'air après la fin de cuisson pour garder toute la cuisine propre et fraîche. Bouton à bascule mécanique Faire travailler la hotte comme suit: Il ne fonctionne qu'avec le modèle télescopique.
- Page 19 Nettoyage et Entretien Afin de garantir un bon état de fonctionnement, la hotte aspirante doit être nettoyé de manière appropriée.Débranchez la hotte avant de nettoyer l'appareil. FILTRES À GRAISSES Les filtres à graisse doivent être nettoyé de manière régulière. Vous pouvez le nettoyer au lave-vaisselle à...
- Page 20 Nettoyage et Entretien REMPLACEMENT LED Lampe LED rectangulaire: AVERTISSEMENT： Avant de procéder au remplacement ou nettoyage des pièces détachées, la hotte doit être mise hors tension afin d'éviter les chocs électriques, les dommages au corps humain et même le danger de la vie! Eteindre la hotte et débranchez la prise de courant.
- Page 21 Nettoyage et Entretien 3. Ouvrez le capot de protection de l'alimentation, débranchez la prise et remplacez par le modèle correspondant de la lampe LED. 4. Mettez l'appareil en service pour tester et assurer que le ventilateur et l'éclairage fonctionnent parfaitement. Insérez doucement la nouvelle lumière LED dans la douille, il faut viser les rainures du panneau d'éclairage lors de montage.
- Page 22 La borne du fil d'éclairage Réinitialiser la connexion est desserrée Si le problème existe encore après les vérifications ci-dessus, n'hésitez pas à contacter le service à la clientèle CIARRA pour obtenir les aides et les soutiens.
- Page 23 Protection de l'environnement Il ne faut pas mélanger les déchets de produits électriques avec les ordures ménagères, et il doit faire l'objet d'une collecte spécifique à ce type de déchets. Contactez les autorités locales ou votre détaillant pour obtenir plus d'informations sur le recyclage.
