- Page 1 z a p b o x single 2 Référence 441507 Adaptateur Numérique Terrestre Verrouillage parental 2 Péritels Timer Regarder les chaînes numériques terrestres gratuites 110-240V 50/60Hz VCR / TV/VCR MET628...
- Page 3 À LIRE ABSOLUMENT L’intérieur de votre terminal ZAPBOX contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne).
- Page 4 A l’heure où cette notice est rédigée, il est prévu une réorganisation des multiplexes, c’est-à-dire une modification du regroupement des chaînes par fréquence, ceci pour laisser la place aux chaînes locales. Quand cette réorganisation surviendra, vous allez perdre une ou plusieurs chaînes, ne vous inquiétez pas. Une simple réinitialisation de votre adaptateur (voir paragraphe 7 page 14) suffira à...
- Page 5 SOMMAIRE 1 Installation 2 Description de la télécommande 3 Description de l’adaptateur 4 Utilisation au quotidien 5 Personnaliser la liste des chaînes 6 Blocage parental 7 Réinitialiser l’adaptateur 8 Options diverses 9 Radios 10 Enregistrements 11 Recherche de chaînes 12 Sous-titres et télétexte 13 EPG 14 En cas de problème de réception 15 Glossaire...
- Page 6 1 - Installation a - Installation simplifiée L’adaptateur étant débranché du secteur, connectez directement l’antenne râteau à l’entrée ANT (F page 10) de l’adaptateur. Dès maintenant, reliez l’adaptateur et le téléviseur par un câble d’antenne mâle/femelle. Ce câble permet de continuer à recevoir les chaînes analogiques locales sur le téléviseur. L’absence de ce câble ne nuit pas à...
- Page 7 b - Calage / orientation de l’antenne Aucune chaîne n’a été trouvée sur votre râteau actuel, c’est donc vraisemblablement qu’il pointe vers un émetteur qui n’émet qu’en analogique. Si votre zone est couverte par le numérique, c’est que les émissions viennent d’un autre émetteur, il va falloir modifier l’orientation de votre antenne.
- Page 8 • Patientez quelques secondes et observez les graphes de Qualité de réception et Niveau de signal. • Tournez l’antenne pour maximiser le signal. Lorsque vous approchez de la direction de l’émetteur, le Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable.
- Page 9 2 - Description de la télécommande Touches numériques. En utilisation normale, per- met de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. Touche marche / arrêt. Permet de mettre en veille l’adaptateur ou de l’allumer.

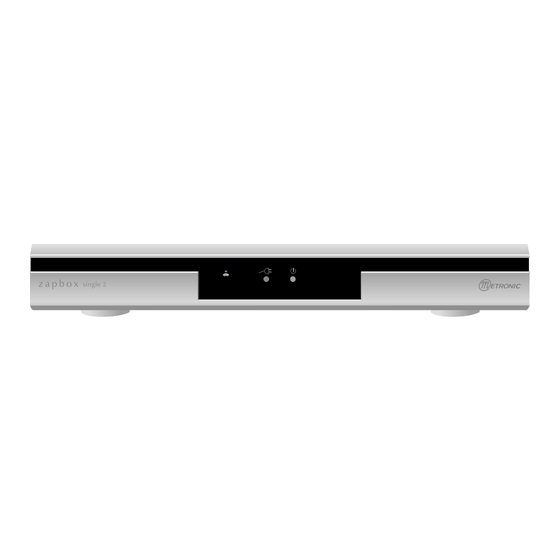

- Page 10 3 - Description de l’adaptateur Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande). Indicateurs lumineux. Le voyant rouge témoigne de l’alimentation secteur. Le voyant vert signifie que l’appareil est allumé (voyant vert éteint et voyant rouge allumé : l’adaptateur est en veille). Entrée / Sortie péritel magnétoscope.
- Page 11 4 - Utilisation au quotidien En utilisation normale, vous n’utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent : • Touches pour régler le volume sonore. • Touches pour changer de chaîne. • Touche pour couper et remettre le son.
- Page 12 Visualiser les chaînes favorites Appuyez sur la touche FAV, la première liste favorite apparaît. Avec les flèches vous pouvez sélectionner d’autres listes FAV. Avec les flèches , sélec- tionnez la chaîne que vous voulez regarder. Dorénavant, l’utilisation des flèches CH et CH vous fera naviguer parmi les chaînes de la liste FAV sélectionnée.
- Page 13 • Avec flèches , sélectionnez chaîne à renommer. • Appuyez sur la touche , le menu Edition chaînes apparaît. • Appuyez sur OK pour faire apparaître le clavier. Avec les flèches sélectionnez une à une les lettres que vous désirer, en validant à...
- Page 14 • Allez dans MENU / Outils / Réinitialisation Usine. • Entrez votre mot de passe (0000 en sortie d’usine). 8 - Options diverses Alimentation d’antenne Votre adaptateur ZAPBOX Single 2 n’est pas équipé d’alimentation d’antenne, le menu est donc sans effet. Options TV Le menu Réglage système regroupe des options diverses : Le menu Réglages Système /...
- Page 15 La ligne Sortie Vidéo permet de choisir entre le mode RGB et le mode classique CVBS. Le RGB donne une meilleure image sur la plupart des téléviseurs et nécessite un cordon péritel ayant la totalité de ses broches câblées. La ligne Numérotation Auto permet de désactiver la numérotation automatique des chaînes.
- Page 16 10 - Enregistrements Connectez simplement votre magnétoscope sur la péritel VCR de l’adaptateur. Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder. Lancez alors l’enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...) En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte.
- Page 17 Pour information, il existe dans notre gamme de produits TNT un adaptateur double tuner permettant de regarder une chaîne et d’en enregistrer une autre différente en même temps. Programmateur d’enregistrements Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.
- Page 18 11 - Recherche de chaînes Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs. • Allez dans MENU / Installation / Recherche auto. • Sur la ligne Mode, laissez Tout. •...
- Page 19 13 - EPG Appuyez sur la touche EPG pour ac- céder au guide électronique des pro- grammes. La première page présente un résu- mé des événements en cours et les suivants. Appuyez sur la touche pour accé- der aux informations détaillées, si dif- fusées.
- Page 20 14 - En cas de problème de réception Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés. Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne : En fonction du type de problème que vous avez, le tableau ci-dessous donne...
- Page 21 Symptôme Cause possible Solution(s) à essayer Vous recevez toutes les Vous êtes perturbé 1 - Remplacez le chaînes numériques, mais par des parasites. cordon TV qui va de la réception est perturbée à la prise TV à votre certains moments (quand un terminal par un cordon appareil électrique s’allume, à...
- Page 22 15 - Glossaire Adaptateur Appareil permettant de recevoir les chaînes en clair de la TNT. Terminal Equipement final d’une communication. L’adaptateur Zapbox est un terminal numérique. Analogique Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20 e siècle. Avec l’arrivée du numérique, l’analogique terrestre est voué...
- Page 23 16 - Canaux utilisés pour les émetteurs mis en service en 2006 Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
- Page 24 Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
- Page 25 * présence d'une chaîne analogique Chaînes gratuites : France 2 France 3 France 5 France 4 Arte La Chaîne parlementaire Direct 8 i >TELE Europe 2 TV BFM TV Gulli Canal + (plages en clair) tests NRJ 12 Exemple : TF1 est sur le multiplexe R6. Elle est donc émise sur le canal 35 à...
- Page 26 à faire apparaître le mot METRONIC. Munissez-vous des informations suivantes AVANT TOUT APPEL • Modèle d’adaptateur : ZAPBOX Single 2 (441507) Dans un souci constant d’amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d’affranchisse- ment remboursés sur simple demande).
- Page 27 TNT? Quelles modifications souhaiteriez-vous voir apportées? Autres remarques ou suggestions : A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
- Page 28 CERTIFICAT DE GARANTIE Le terminal ZAPBOX Single 2 est garanti un an pièces et main d’œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge. Pour être valable, le bon de garantie doit être dûment com- plété...
- Page 29 Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
- Page 32 Node Park Touraine BP 1 TAUXIGNY 37310 REIGNAC SUR INDRE CEDEX FRANCE www.metronic.com Produit fabriqué en Asie.
