À LIRE ABSOLUMENT L’intérieur de votre terminal ZAPBOX contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne).
Page 4
Attention ! Le déploiement du numérique terrestre se déroule en plusieurs phases. Lorsque les chaînes payantes commenceront à émettre, vous devrez faire à nouveau une recherche automatique de chaînes pour continuer à recevoir certaines chaînes gratuites. Ne vous inquiétez donc pas si des chaînes disparaissent du jour au lendemain, c’est normal.
1 - Installation a - Installation simplifiée Le terminal étant débranché du secteur, connectez directement l’antenne râteau à l’entrée ANT du terminal. Reliez le téléviseur à la sortie péritel TV du terminal. Allumez le téléviseur et branchez le terminal sur le secteur. Insérez les piles dans la télécommande.
Page 7
ZAPBOX Hotline technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
Page 8
b - Calage / orientation de l’antenne Aucune chaîne n’a été trouvée sur votre râteau actuel, c’est donc vraisemblablement qu’il pointe vers un émetteur qui n’émet qu’en analogique. Si votre zone est couverte par le numérique, c’est que les émissions viennent d’un autre émetteur, il va falloir modifier l’orientation de votre antenne.
Page 9
Cas n°2 Vous recevez les chaînes nationales en analogique et vous n’avez aucune idée de ce que vous pouvez recevoir en numérique. Si vous êtes certain que vous pouvez capter d’autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante : Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à...
2 - Description de la télécommande Subt. Audio Timer Last � � � � A>B Hotline technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
Page 11
Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numéri- ques. Touche marche / arrêt. Permet de mettre en veille le terminal ou de l’allumer. Touche MENU. Permet d’entrer dans le menu principal. Touches 34 .

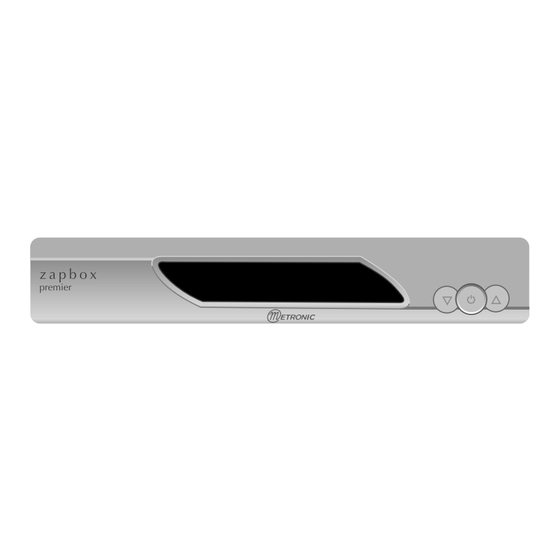

3 - Description de l’adaptateur Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande). Touches 56 identiques à celles de la télécommande. Bouton marche / arrêt. Afficheur. Indique le numéro de chaîne quand vous regardez la télé. Affiche un point lorsque l’appareil est en veille. Entrée / Sortie péritel magnétoscope.
Page 13
Hotline technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
4 - Utilisation au quotidien En utilisation normale, vous n’utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent : • Touches 34 pour régler le volume sonore. • Touches 65 pour changer de chaîne. • Touche pour couper et remettre le son.
Page 15
Renommer une liste • Sur la ligne Renommer liste FAV, choisissez la liste à renommer avec les flèches 34 . • Appuyez sur OK pour accéder au clavier virtuel. • Appuyez sur la touche moins ) pour effacer les lettres inutiles.
Page 16
b - Modifier la liste des chaînes Effacer des chaînes • Allez dans Menu / Edition chaînes / Supprimer des chaînes. • Tapez OK sur chaque chaîne à supprimer, une case cochée apparaît à côté du nom. • Appuyez sur 4 pour basculer votre sélection dans la liste Poubelle. •...
• Dans la fenêtre Renommer une chaîne, tapez OK sur la chaîne que vous voulez renommer pour accéder au clavier virtuel. • Appuyez sur la touche moins ( ) pour effacer les lettres inutiles. • Avec les flèches, choisissez les lettres une à une, en validant sur OK à chaque lettre.
7 - Réinitialiser l’adaptateur La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, radios, etc.) seront perdues.
• Le choix de la langue sur la ligne Langue sous-titres principale est inutilisée sur ce modèle. • La ligne Alimentation antenne permet d’activer une tension de 5V sur le câble allant à l’antenne. Cette option est utile pour alimenter certaines antennes d’intérieur qui fonctionnent sous cette tension.
11 - Enregistrements Connectez simplement votre magnétoscope sur la péritel VCR du terminal. Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder. Lancez alors l’enregistrement chaîne magnétoscope (0, AV, EXT,...) En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte.
émises sur ce canal). • Appuyez sur la touche rouge pour démarrer la recherche. 13 - Mise à jour Pour plus d’informations, visitez régulièrement notre site internet (www.metronic. com). Hotline technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
14 - En cas de problème de réception Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés. Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne : En fonction du type de problème que vous avez, le tableau ci-dessous donne...
Page 23
Symptôme Cause possible Solution(s) à essayer Vous recevez toutes les Vous êtes perturbé 1 - Remplacez le chaînes numériques, mais par des parasites. cordon TV qui va de la réception est perturbée à la prise TV à votre certains moments (quand un terminal par un cordon appareil électrique s’allume, à...
15 - Glossaire Adaptateur Appareil permettant de recevoir les chaînes en clair de la TNT. Terminal Equipement final d’une communication. L’adaptateur Zapbox est un terminal numérique. Analogique Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20 e siècle. Avec l’arrivée du numérique, l’analogique terrestre est voué...
Vous pouvez également nous envoyer un courrier électronique à l’adresse suivante : hotline@metronic.com IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC. Munissez-vous des informations suivantes AVANT TOUT APPEL • Modèle d’adaptateur : ZAPBOX Premier (441501) Dans un souci constant d’amélioration de nos produits, nous vous remercions...
TNT? Quelles modifications souhaiteriez-vous voir apportées? Autres remarques ou suggestions : A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE Hotline technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
Réf. du matériel : ZAPBOX Premier (441501) Date d’achat : N° de série : A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE Hotline technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
Page 29
Hotline technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.
Page 32
Node Park Touraine BP 1 TAUXIGNY 37310 REIGNAC SUR INDRE CEDEX FRANCE www.metronic.com Produit fabriqué en Asie.
