Manuels Connexes pour CHAUFFAGE FRANCAIS Murane 24 MC
Sommaire des Matières pour CHAUFFAGE FRANCAIS Murane 24 MC

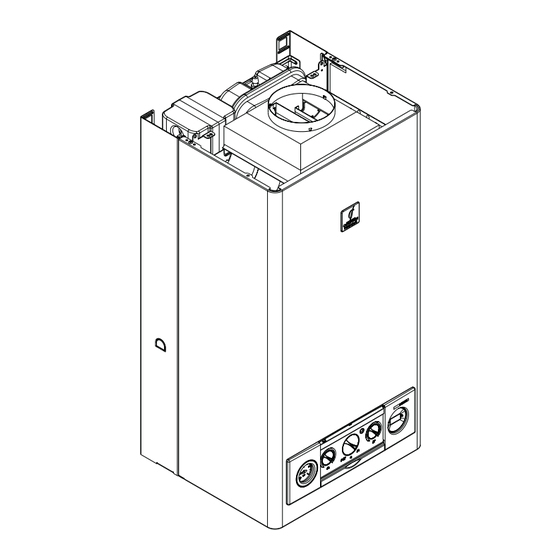

- Page 1 Notice technique installateur et service technique d’assistance Chaudières de chaufferie à gaz 24 et 28kW 0694 51BP2627...
- Page 2 Directive Basse Tension 73/23/CEE ● Elles sont donc titulaires du marquage Gamme MODELE ALLUMAGE CODE Murane 24 MC Gaz naturel 350014 Murane 28 MC Gaz naturel 350019 Monsieur, Nous vous félicitons pour avoir proposé une chaudière Murane qui est en mesure de garantir le meilleur bien-être pour longtemps et une grande fiabilité, qualité, sécurité...
- Page 3 Table des matiéres GENERALITES 1 - Avertissements généraux ........................... 4 2 - Consignes fondamentales de sécurité ....................... 4 3 - Description de l’appareil ..........................5 4 - Identification ..............................5 5 - Structure ..............................6 6 - Caractéristiques techniques ........................7 7 - Circuit hydraulique ............................
- Page 4 1 - Avertissements generaux Après avoir retiré l’emballage, s’assurer que la Vérifier périodiquement que la pression d’exercice fourniture est intègre et complète et en cas contraire de l’installation hydraulique est entre 1 et 1,5 bars. s’adresser à l’Agence qui a vendu la chaudière. En cas contraire, s’adresser au Service d'Assistance Technique ou au personnel qualifié.
- Page 5 3 - Description de l’appareil Les chaudières MURANE MC sont des chaudières murales - fonction mini accumulation: la chaudière dispose d’un à gaz pour le chauffage de pièces et pour utilisation mini ballon en plastique bien isolé, d’une capacité de sanitaire, elle dispose d’un échangeur mono-thermique.
- Page 6 5 - Structure ÉCHANGEUR EAU SANITAIRE VANNE VIDANGE INSTALLATION PRESSOSTAT EAU SONDE NTC SANITAIRE SOUPAPE DE SECURITE CIRCULATEUR SANITAIRE TRANSFORMATEUR D’ALLUMAGE MINI BALLON THERMOSTAT LIMITE À RÉARMEMENT MANUEL 10 SONDE NTC PRIMAIRE 11 THERMOSTAT FUMEES 12 ÉCHANGEUR MONOTHERMIQUE 13 BRÛLEUR 14 ÉLECTRODE D’ALLUMAGE ET D’IONI- SATION 15 VASE D’EXPANSION...
- Page 7 6 - Caractéristiques techniques 28 MC 24 MC Pays de destination Catégorie de l’appareil II2E+3+ II2E+3+ Débit calorifique nominal chauffage/sanitaire 26,70 31,00 kcal/h 22962 26660 Puissance thermique nominale chauffage/sanitaire 24,06 28,15 kcal/h 20692 24207 Débit calorifique réduit chauffage/sanitaire 10,40 10,70 kcal/h 8944 9202...
- Page 8 (mm colonne d’eau) 203,9 254,9 285,5-305,9 377,3 Pression minimale d’alimentation mbar 13,5 (mm colonne d’eau) 137,7 MURANE 24 MC Brûleur principal: 12 buses ø mm 2 x 0,98 2 x 0,98 0,77 0,77 Diamètre diaphragme . Débit maximal gaz chauffage 2,82...
- Page 9 7 - Circuit hydraulique Départ chauffage Sortie eau chaude sanitaire Retour chauffage Entrée eau froide sanitaire Soupape sécurité chauffage Robinet vidange chauffage By-pass Pressostat eau Soupape de non retour Sonde NTC sanitaire Sonde NTC primaire Echangeur monothermique Purgeur automatique Vase d’expansion Circulateur Moteur vanne 3 voies 13-15 Soupape de non retour...
- Page 10 9 - Schéma électrique fonctionnel LA POLARITE PHASE-NEUTRE EST CONSEILLEE Potentiomètre sélection température Relais commande moteur vanne trois voies sanitaire Relais consensus allumage Potentiomètre sélection température LED (vert) alimentation présente chauffage LED (rouge) de signalement d’anomalie Sélecteur arrêt / réarmement - été - hiver LED (orange clignotante) de fonctionnement Potentiomètre réglage maximum chauffage pour analyse de combustion...
- Page 11 10 - Schéma électrique multifilaire LA POLARITE PHASE-NEUTRE EST CONSEILLEE GENERALITES...
- Page 12 11 - Panneau de commande Led signalisation état chaudière Afficheur digital Sélecteur température eau chauffage Sélecteur de fonction Sélecteur température eau sanitaire Manomètre GENERALITES...
- Page 13 12 - Réception du produit Les chaudières MURANE sont vendues en colis unique et protégées par un emballage en carton. En complément de la chaudière, le matériel suivant est fourni: - une enveloppe en plastique comprenant: - livret instructions pour l’Usager - livret instructions pour l’Installateur - certificat de garantie.
- Page 14 15 - Local d’installation de la chaudière Les chaudières MURANE MC doivent être installées en locaux équipés d’ouvertures d’aération conformes aux Normes Techniques en vigueur, parce qu’il s’agit de chau- dières à circuit de combustion “ouvert” par rapport à la pièce d’installation (configuration de type B 11BS Pour permettre les opérations d'entretien et l'accès aux...
- Page 15 A DEPART CHAUFFAGE 3/4” B EAU CHAUDE 1/2” C GAZ 1/2” D RETOUR CHAUFFAGE 3/4” EAU FROIDE 1/2” 18 - Raccordements hydrauliques Les chaudières MURANE sont conçues et réalisées pour particulièrement élevée, on recommande d’installer, sur être installées sur des installations de chauffage et de pro- l'entrée de l'eau sanitaire, un adoucisseur, un Système Anti- duction d’eau chaude sanitaire.
- Page 16 - Introduire le câble d’alimentation et de l’éventuel T.A dans les serre-fils sur le châssis câble d’alimentation T.A. Le cable de mise à terre doit être 2 mm plus long des autres cables. - Effectuer les connexions selon les schémas suivants: fusible En cas d’alimentation phase-phase vérifier à...
- Page 17 20 - Raccordements gaz La connexion des chaudières MURANE à l’alimentation L’installation d’alimentation du gaz doit être adaptée du gaz doit être exécutée dans le respect des Normes d’ins- au débit de la chaudière et doit être équipée de tous tallation en vigueur.
- Page 18 22 - Remplissage et vidange de l’installation Les chaudières sont équipées d’un robinet à 3 voies situé sur l’entrée sanitaire. Les opérations décrites après doivent être effectuées avec installation froide. CHARGE - Dévisser légèrement la petite vanne de vidange (E) (clé - Placer le sélecteur de fonction sur “...
- Page 19 23 - Préparation à la première mise en service Avant la première mise en service de l’appareil et du pre- mier essai des fonctions de la chaudière MURANE il est indispensable de vérifier que: - les robinets du combustible et de l’eau qui alimentent l’appareil sont ouverts - le type de gaz et la pression de l’alimentation sont ceux expressément prévus pour votre chaudière...
- Page 20 25 - Contrôle pendant et après la première mise en service Apres le démarrage, vérifier l’exécution correcte des procédures de démarrage et d’arrêt en agissant sur: - sélecteur de fonction (1) - tarage du thermostat de chaudière (2) et du thermostat sanitaire (3) - température demandée pour le local (en agissant sur le thermostat ambiant ou sur le programmateur horaire).
- Page 21 Le trou pour l’insertion des instruments pour l’analyse doit être effectué sur le tuyau rectiligne placé après la sortie de la boite à fumée suivant les Normes en vigueur. La sonde pour l’analyse des fumées doit être bien inserée. La fonction analyse combustion se desactive automatiquement après 15 minutes et la chaudière commence à...
- Page 22 Lorsque la température configurée avec le sélecteur de Fonction température de l’eau de chauffage est atteinte, un dé- S.A.R.A. compte de 20 minutes commence. Si pendant ce laps de temps le thermostat d’ambiance continue à demander de la chaleur, la valeur de la tempéra- ture configurée augmente automatiquement de 5°C.
- Page 23 27 - Extinction temporaire En cas d’absences temporaires (week-end, courts voya- ges, etc.) positionner le sélecteur de fonction sur “ ” (éteint-déblocage) (signal vert allumé clignotant). L’éclairage rétro du afficheur s’éteinte et le display affiche “- -”. Ainsi faisant l’alimentation électrique et l’alimentation du combustible sont actives et la chaudière est protégée par les systèmes: - antigel: lorsque la température de l’eau de chaudière...
- Page 24 30 - Réglages Les chaudières sont livrées pour le fonctionnement à GN (G20/G25); elles ont été réglées à l’usine selon les indications de la plaque technique. Au cas où il serait nécessaire d’effectuer à nouveau des réglages, par exemple après des opérations d’entretien extraordinaire, le remplacement de la vanne gaz ou après une transformation de gaz méthane à...
- Page 25 31 - Transformation d’un type de gaz à l’autre La chaudière est livrée d’usine pour fonctionner aux gaz naturels. La transformation de la chaudière pour le passage des gaz de la deuxième famille aux gaz de la troisième famille (bu- tane, propane) s’effectue par changement des injecteurs brûleur, suppression du diaphragme, réglage des pressions gaz au brûleur (maxi et mini), scellage de ces réglages...
- Page 26 32 - Entretien Pour garantir un bon fonctionnement de la chaudière, pour prolonger sa durée et pour son fonctionnement en toute sécurité, il est opportun qu'à chaque début de saison de chauffage l'appareil soit inspecté par professionel qualifié. L’entretien permet aussi de réduire les frais, les émissions polluantes et de garantir la fiabilité...
- Page 28 S.F.C.R. - Parc d’activité Pariest 22, Rue Léon Jouhaux - 77183 CROISSY BEAUBOURG Tél: (33) 01 64 11 86 00 - Télécopie (33) 01 64 11 86 11 Toutes caractéristiques sont sujettes à modification sans avis préalable.
