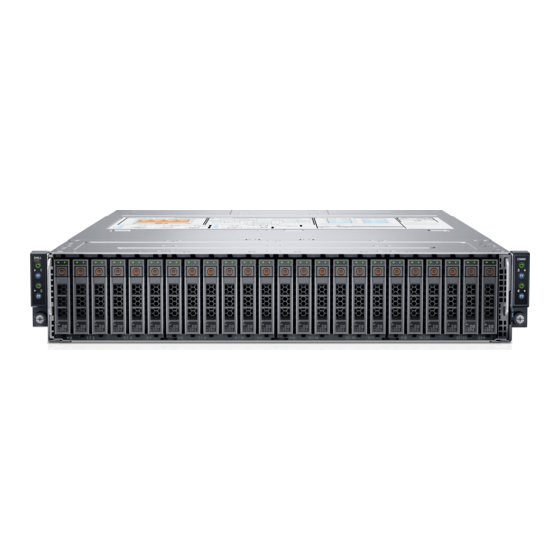

- Page 1 Dell EMC PowerEdge C6520 Manuel d’installation et de maintenance Modèle réglementaire: E64S Series Type réglementaire: E64S001 Septembre 2021 Rév. A02...
-
Page 2: Remarques, Précautions Et Avertissements
© 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs. -
Page 3: Table Des Matières
Table des matières Chapitre 1: À propos du présent document..................6 Chapitre 2: Présentation du système Dell EMC PowerEdge C6520............7 À l’intérieur du traîneau................................. 7 Vue arrière du traîneau................................8 Codes des voyants des ports réseau..........................9 Mappage du traîneau aux disques durs..........................10 Options du boîtier C6400 et énumérations de disques....................11... - Page 4 Connecteurs de la carte système............................84 Paramètres des cavaliers de la carte système........................ 85 Désactivation d’un mot de passe oublié........................... 85 Chapitre 7: Diagnostics du système et codes des voyants..............86 Utilisation des diagnostics du système..........................86 Diagnostics du système intégré Dell..........................86 Table des matières...
- Page 5 Chapitre 8: Obtenir de l’aide......................88 Informations sur le service de recyclage ou de fin de vie....................88 Contacter Dell Technologies.............................. 88 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........88 QRL (Quick Resource Locator) pour système PowerEdge C6520................ 89 Obtention du support automatique avec SupportAssist....................
-
Page 6: Chapitre 1: À Propos Du Présent Document
À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document... -
Page 7: Chapitre 2: Présentation Du Système Dell Emc Poweredge C6520
N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système. -
Page 8: Vue Arrière Du Traîneau
Ces ports NIC peuvent également être partagés avec l’iDRAC lorsque ses paramètres réseau sont définis sur le mode partagé. Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir le Guide de l’utilisateur de l’iDRAC sur www.dell.com/poweredgemanuals. Présentation du système Dell EMC PowerEdge C6520... -
Page 9: Codes Des Voyants Des Ports Réseau
REMARQUE : Pour plus d’informations, consultez le document Dell EMC PowerEdge C6520 Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge C6520) sur la page de la documentation du produit. Codes des voyants des ports réseau Figure 3. Voyants LAN situés sur la carte OCP QSFP 1. -
Page 10: Mappage Du Traîneau Aux Disques Durs
2. Disques 6 à 11 mappés au traîneau 2 3. Disques 12 à 17 mappés au traîneau 3 4. Disques 18 à 23 mappés au traîneau 4 5. (Facultatif) Emplacement du disque dur NVMe Présentation du système Dell EMC PowerEdge C6520... -
Page 11: Options Du Boîtier C6400 Et Énumérations De Disques
● L’utilisation d’un disque de démarrage M.2 dans chaque traîneau C6520 permet d’utiliser entièrement des disques 2,5 pouces avant pour les données d’application. ● Une carte PCI NVMe peut être utilisée dans le logement LP de chaque système C6520 pour fournir un stockage hautes performances pour les écritures/mises en cache. Présentation du système Dell EMC PowerEdge C6520... - Page 12 Figure 9. 24 disques 2,5 pouces avec quatre traîneaux C6520 Figure 10. 24 disques 2,5 pouces avec trois traîneaux C6520 Figure 11. 24 disques 2,5 pouces avec deux traîneaux C6520 (traîneaux 1 et 3) Présentation du système Dell EMC PowerEdge C6520...
-
Page 13: Présentation Du Système Dell Emc Poweredge C6520
Figure 13. Boîtier de fond de panier NVMe 2,5 pouces avec quatre traîneaux C6520, chacun jusqu’à 2 disques NVMe Figure 14. Boîtier de fond de panier NVMe 2,5 pouces avec trois traîneaux C6520, chacun jusqu’à 2 disques NVMe Présentation du système Dell EMC PowerEdge C6520... - Page 14 ● Une carte PCI NVMe peut être utilisée dans le logement LP de chaque système C6520 pour fournir un stockage hautes performances pour les écritures/mises en cache. Le boîtier C6400 avec fond de panier 3,5 pouces convient donc tout Présentation du système Dell EMC PowerEdge C6520...
-
Page 15: Localisation Du Code De Service Express Et Du Numéro De Série
L’étiquette d’informations se trouve à l’avant des systèmes à l’arrière du système qui inclut des informations sur le système, telles que le numéro de série, le code de service express, la date de fabrication, le NIC, l’adresse MAC, l’étiquette QRL, etc. Présentation du système Dell EMC PowerEdge C6520... - Page 16 L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell EMC d’orienter les appels de support vers le technicien approprié.
-
Page 17: Étiquette Des Informations Système
Étiquette des informations système Figure 23. Paramètres des cavaliers et des connecteurs de la carte système Présentation du système Dell EMC PowerEdge C6520... - Page 18 Figure 24. Présentation mécanique et informations sur la mémoire Figure 25. Tâches système : câble de la carte de montage, carte OCP et carénage d’aération Présentation du système Dell EMC PowerEdge C6520...
- Page 19 Figure 26. Tâches système : dissipateur de chaleur du processeur 1 et module BOSS/SATA M.2 Présentation du système Dell EMC PowerEdge C6520...
-
Page 20: Chapitre 3: Installation Et Configuration Initiales Du Système
Cette section décrit les tâches à effectuer lors de l’installation et la configuration initiales du système Dell EMC. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées. -
Page 21: Options De Configuration De L'adresse Ip D'idrac
Tableau 4. Interfaces de configuration de l’adresse IP de l’iDRAC Interface Liens de documentation Utilitaire de configuration iDRAC Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur https://www.dell.com/idracmanuals pour un guide de l’utilisateur de l’iDRAC spécifique, accédez à... -
Page 22: Ressources D'installation Du Système D'exploitation
Dell EMC PowerEdge). Options de téléchargement du micrologiciel Vous pouvez télécharger le firmware depuis le site de support Dell. Pour plus d’informations sur le firmware de téléchargement, consultez la section Téléchargement des pilotes et du firmware. -
Page 23: Options De Téléchargement Et D'installation Des Pilotes Du Système D'exploitation
Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans la zone Saisir un numéro de série Dell, un identifiant de produit Dell EMC ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à... -
Page 24: Chapitre 4: Installation Et Retrait Des Composants Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 25: Après Une Intervention À L'intérieur De Votre Système
Après une intervention à l’intérieur de votre système Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes 1. Le cas échéant, retirez le cache du connecteur d’E/S des connecteurs système. Installez le traîneau dans le boîtier. 2. Rebranchez les périphériques et branchez le système sur la prise électrique, puis mettez le système sous tension. Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : ●... -
Page 26: Retrait D'un Traîneau
Figure 27. Consignes d’installation des traîneaux Retrait d’un traîneau Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. REMARQUE : La procédure de retrait d’un cache de traîneau est similaire à celle du retrait d’un traîneau. Étapes 1. Tenez la poignée du traîneau, puis appuyez sur le loquet de fixation du traîneau pour le libérer. 2. -
Page 27: Étapes Suivantes
Figure 28. Retrait d’un traîneau Étapes suivantes Remettez en place le traîneau. Installation d’un traîneau Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes 1. Tenez le traîneau des deux mains, et alignez-le sur la baie de traîneaux dans le boîtier. Installation et retrait des composants du système... - Page 28 Figure 29. Installation d’un traîneau 2. Insérez le traîneau dans le boîtier. Utilisez la poignée du traîneau pour faire le glisser et arrêtez-vous à 20-30 mm avant que l’insertion du traîneau ne soit complète, comme indiqué sur l’image ci-dessous. PRÉCAUTION : Pour ne pas endommager les broches du traîneau, ne l’insérez pas en force dans le boîtier.
-
Page 29: Carénage À Air
Carénage à air Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité. -
Page 30: Support
REMARQUE : Assurez-vous que les câbles SATA sont acheminés derrière le clip du carénage d’aération. REMARQUE : Procédez au routage adapté du câble pour éviter qu’il ne se coince ou s’écrase. 2. Abaissez le carénage d’aération jusqu’à ce que le clip bleu s’enclenche. Figure 32. -
Page 31: Installation Du Support
Figure 33. Retrait du support 2. Retirez le support du boîtier. Étapes suivantes Remettez en place les supports. Installation du support Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes 1. Alignez le support avec l’entretoise du boîtier. 2. -
Page 32: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell EMC PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell EMC PowerEdge) à... -
Page 33: Consignes D'installation Des Cartes D'extension
Consignes d’installation des cartes d’extension Figure 35. Connecteurs des logements de carte d’extension 1. Carte de montage 1a ou 1a avec support des modules d’E/S SNAP (logement 1) 2. Carte de montage 2b (logement 2) Le tableau suivant décrit les configurations des cartes de montage pour carte d’extension : Tableau 8. - Page 34 Figure 36. Carte de montage 1a – Logement 1, x16, compact et demi-longueur Figure 37. Carte de montage 2b – Logement 2, x16, compact et demi-longueur REMARQUE : Les logements de carte d’extension ne sont pas échangeables à chaud. Installation et retrait des composants du système...
-
Page 35: Priorité Du Logement
Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Adaptateur PERC Dell externe Module Dell BOSS M.2 Logement intégré Intel (SSD PCIe avec AIC) Samsung (SSD PCIe avec AIC) NVIDIA (processeur graphique : T4 16 Go) Tableau 10. - Page 36 Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Adaptateur PERC Dell externe Module Dell BOSS M.2 Logement intégré Intel (SSD PCIe avec AIC) Samsung (SSD PCIe avec AIC) NVIDIA (processeur graphique : T4 16 Go) Tableau 11.
-
Page 37: Retrait De La Carte De Montage Pour Carte D'extension
Nombre maximum de cartes Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Module Dell BOSS M.2 Logement intégré Tableau 12. Configuration 4 : R1b + R2b Type de carte Priorité du logement Nombre maximum de cartes... -
Page 38: Installation De La Carte De Montage Pour Carte D'extension 1
1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. 4. Le cas échéant, déconnectez les câbles. REMARQUE : La procédure de retrait d’une carte de montage 1a ou 1b est similaire. Étapes 1. -
Page 39: Retrait De La Carte De Montage Pour Carte D'extension 2
Étapes 1. Alignez les trous de vis de la carte de montage sur ceux du boîtier. 2. Abaissez la carte de montage jusqu’à ce que celle-ci soit correctement insérée dans le logement. 3. À l’aide d’un tournevis cruciforme nº 1, serrez les vis qui fixent la carte de montage pour carte d’extension 1 à la carte système. Figure 39. -
Page 40: Installation De La Carte De Montage Pour Carte D'extension 2
Figure 40. Retrait de la carte de montage pour carte d’extension 2 Étapes suivantes Remettez la carte de montage pour carte d’extension 2 en place. Installation de la carte de montage pour carte d’extension 2 Prérequis REMARQUE : Vous devez installer une plaque de recouvrement de carte d’extension sur un logement d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système. -
Page 41: Retrait D'une Carte D'extension
Figure 41. Installation de la carte de montage pour carte d’extension 2 Étapes suivantes Installez la carte de montage pour carte d’extension 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait d’une carte d’extension Prérequis 1. - Page 42 Figure 42. Retrait d’une carte d’extension de la carte de montage 1 Figure 43. Retrait d’une carte d’extension de la carte de montage 2 Installation et retrait des composants du système...
- Page 43 3. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
-
Page 44: Installation D'une Carte D'extension
Figure 45. Installation de la plaque de recouvrement de la carte d’extension dans la carte de montage 2 Étapes suivantes Remettez en place la carte d’extension. Installation d’une carte d’extension Prérequis PRÉCAUTION : Vous pouvez uniquement installer les cartes d’extension dans les logements sur la carte de montage pour carte d’extension. - Page 45 Figure 46. Retrait de la plaque de recouvrement de carte d’extension pour la carte de montage 1 Figure 47. Retrait de la plaque de recouvrement de carte d’extension pour la carte de montage 2 2. En tenant la carte par les bords, alignez-la avec le logement sur la carte de montage. 3.
- Page 46 Figure 48. Installation d’une carte d’extension dans la carte de montage 1 Figure 49. Installation d’une carte d’extension dans la carte de montage 2 Installation et retrait des composants du système...
-
Page 47: Retrait De La Carte De Montage
Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait de la carte de montage Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. -
Page 48: Installation De La Carte De Montage
Figure 51. Retrait de la carte de montage 2 Étapes suivantes Remettez en place la carte de montage. Installation de la carte de montage Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à... - Page 49 Figure 52. Installation de la carte de montage 1 Figure 53. Installation de la carte de montage 2 Étapes suivantes 1. Le cas échéant, connectez le câble à la carte de montage. 2. Si elle a été retirée, installez la carte d’extension.
-
Page 50: Carte De Montage Lom
Carte de montage LOM Retrait de la carte LOM Prérequis REMARQUE : Installez une plaque de recouvrement de carte d’extension sur un logement d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système. Les plaques empêchent également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à... -
Page 51: Installation Du Module Lom
Installation du module LOM Prérequis REMARQUE : Vous devez installer une plaque de recouvrement de carte d’extension sur un logement d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système. Les plaques empêchent également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à la circulation d’air à l’intérieur du système. 1. -
Page 52: Module Ssd M.2
Module SSD M.2 Retrait de la carte de montage M.2 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. -
Page 53: Retrait Du Module Ssd M.2
Étapes 1. Branchez le câble SATA sur la carte de montage M.2. 2. Alignez la carte de montage M.2 sur l’entretoise de la carte système, puis insérez-la jusqu’à ce qu’elle soit correctement positionnée dans le logement. 3. À l’aide d’un tournevis cruciforme nº 2, serrez la vis qui fixe la carte de montage au boîtier. Figure 57. -
Page 54: Installation Du Module Ssd M.2
Figure 58. Retrait du module SSD M.2 de la carte de montage M.2 Étapes suivantes Remettez en place le module SSD M.2. Installation du module SSD M.2 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à... -
Page 55: Câble De La Carte De Liaison Et Pcie
Figure 59. Installation du module SSD M.2 sur la carte de montage M.2 3. À l’aide d’un tournevis cruciforme nº 1, serrez la vis qui fixe le module SSD M.2 à la carte de montage M.2. Étapes suivantes Installez la carte de montage M.2. -
Page 56: Installation De La Carte De Liaison Et Du Câble Pcie
Figure 60. Retrait de la carte de liaison et du câble PCIe 4. Pour dégager le connecteur de la carte de liaison, soulevez et poussez le câble de la carte mère vers l’avant du traîneau. 5. Retirez le câble de la carte mère du traîneau. Étapes suivantes Installez la carte de liaison et le câble PCIe. -
Page 57: Mémoire Système
Figure 61. Installation de la carte de liaison et du câble PCIe 4. Le cas échéant, branchez le câble de données de la carte de montage M.2 sur la carte de montage M.2. Étapes suivantes Installez la carte de montage pour carte d’extension Installation du support. -
Page 58: Consignes Générales Pour L'installation Des Modules De Mémoire
Figure 62. Emplacement des sockets de mémoire Tableau 14. Tableau des mémoires prises en charge Type de Rang Capacité Tension nominale et vitesse de Barrettes DIMM par canal module DI la mémoire DIMM (DPC) RDIMM 8 Go DDR4 (1,2 V), 3 200 MT/s 3 200 MT/s 16 Go/32 Go/64 Go DDR4 (1,2 V), 3 200 MT/s... -
Page 59: Retrait D'un Module De Mémoire
Tableau 15. Règles d’installation de mémoire Processeur Configuration Population de la mémoire Informations sur l’installation de mémoire Monoprocesseur Optimiseur (canal A{1}, A{2}, A{3}, A{4}, A{5}, A{6}, 1, 2, 3 ou 4 barrettes DIMM indépendant) ordre A{7}, A{8} sont prises en charge. d’insertion des modules Double processeur Optimiseur (canal... -
Page 60: Installation D'un Module De Mémoire
Figure 63. Retrait d’un module de mémoire Étapes suivantes Remettez en place le module de mémoire. 2. Si vous retirez la barrette de mémoire de manière permanente, installez un cache de barrette de mémoire. La procédure d’installation d’un cache de barrette de mémoire est semblable à la procédure pour installer une barrette de mémoire. REMARQUE : Si un seul processeur est installé... -
Page 61: Module Du Processeur Et Du Dissipateur De Chaleur
3. Appuyez sur le module de mémoire avec les pouces jusqu’à ce que les dispositifs d’éjection s’enclenchent. Si le module de mémoire est installé correctement, les leviers s’alignent sur ceux des autres sockets équipés de modules. Figure 64. Installation d’un module de mémoire Étapes suivantes Installez le carénage d’aération. - Page 62 d. Revenez à la première vis et desserrez-la complètement. 2. Placez les câbles anti-inclinaison en position déverrouillée (vers l’intérieur). Figure 65. Desserrage des vis et placement des câbles anti-inclinaison en position déverrouillée 3. Soulevez le module dissipateur de chaleur-processeur (PHM) pour le sortir du système et mettez-le de côté avec le processeur orienté vers le haut.
-
Page 63: Retrait Du Processeur Du Module De Processeur Et De Dissipateur De Chaleur
Étapes suivantes Retrait du processeur du module dissipateur de chaleur-processeur. Retrait du processeur du module de processeur et de dissipateur de chaleur Prérequis AVERTISSEMENT : Retirez le processeur du module dissipateur de chaleur-processeur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur. 1. - Page 64 Figure 68. Alignement des marques de la broche 1 du processeur sur le plateau REMARQUE : Assurez-vous de ramener le levier de séparation du TIM à sa position d’origine. 4. À l’aide de votre pouce et de votre index, maintenez la patte de dégagement du clip de fixation sur le connecteur de broche 1, tirez sur l’extrémité...
-
Page 65: Installation Du Processeur Dans Un Module De Processeur Et De Dissipateur De Chaleur
Installation du processeur dans un module de processeur et de dissipateur de chaleur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système. Étapes 1. - Page 66 Figure 71. Appui sur les quatre côtés du clip de fixation 4. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. 5. Utilisez la seringue de graisse thermique fournie avec le kit de processeur pour appliquer la graisse sous la forme d’une fine spirale sur la partie inférieure du dissipateur de chaleur.
- Page 67 6. Pour un nouveau dissipateur de chaleur, retirez le film protecteur du matériau d’interface thermique (TIM) de la base du dissipateur de chaleur. Figure 73. Retrait du film protecteur du matériau d’interface thermique (TIM) 7. Placez le dissipateur de chaleur sur le processeur et appuyez sur le dissipateur de chaleur jusqu’à ce que le clip de fixation se verrouille sur les quatre coins du dissipateur de chaleur.
-
Page 68: Installation Du Module Du Processeur Et Du Dissipateur De Chaleur
Figure 74. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module de processeur et du dissipateur de chaleur. Installez le carénage d’aération. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation du module du processeur et du dissipateur de chaleur Prérequis PRÉCAUTION :... - Page 69 Figure 75. Installation du module dissipateur de chaleur-processeur (PHM) 3. Placez les câbles anti-inclinaison en position verrouillée (vers l’extérieur), puis utilisez un tournevis Torx T30 pour serrer les vis (8 po-lbf) sur le dissipateur de chaleur dans l’ordre ci-dessous : a.
-
Page 70: Carte Ocp (En Option)
Figure 76. Mise en place des câbles anti-inclinaison en position verrouillée et serrage des vis Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Carte OCP (en option) Retrait de la plaque de recouvrement OCP Prérequis 1. -
Page 71: Installation D'une Carte Ocp
Figure 77. Retrait de la plaque de recouvrement de la carte OCP Étapes suivantes Installez la carte OCP. Installez la carte de montage pour carte d’extension Installez la carte de montage pour carte d’extension Installation d’une carte OCP Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. -
Page 72: Retrait D'une Carte Ocp
Figure 78. Installation d’une carte OCP Étapes suivantes Installez la carte de montage pour carte d’extension Installez la carte de montage pour carte d’extension 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait d’une carte OCP Prérequis 1. -
Page 73: Installation De La Plaque De Recouvrement De La Carte Ocp
Figure 79. Retrait d’une carte OCP 3. Appuyez sur le loquet de fixation de la carte OCP pour le verrouiller. Étapes suivantes Installez la plaque de recouvrement OCP. Installez la carte de montage pour carte d’extension Installez la carte de montage pour carte d’extension Installation de la plaque de recouvrement de la carte OCP Prérequis 1. -
Page 74: Batterie Du Système
Figure 80. Installation de la plaque de recouvrement de la carte OCP Étapes suivantes Installez la carte de montage pour carte d’extension Installez la carte de montage pour carte d’extension Batterie du système Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Remise en place de la batterie du système Prérequis AVERTISSEMENT :... - Page 75 PRÉCAUTION : Pour éviter d’endommager le clip du support de la pile, veillez à ne pas le plier lors de l’installation ou du retrait d’une pile. b. Soulevez la pile pour la retirer du support. REMARQUE : Assurez-vous que le côté + de la pile est orienté vers le clip du support de la pile. Figure 81.
-
Page 76: Carte Système
Figure 82. Installation de la pile du système Étapes suivantes 1. Le cas échéant, installez la carte de montage pour carte d’extension 1 et connectez les câbles à la carte d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. - Page 77 Cartes de montage pour cartes d’extension Module du dissipateur de chaleur Processeur Modules de mémoire g. La carte OCP, si elle est installée Carte de liaison Débranchez tous les câbles de la carte système. PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système lorsque vous retirez la carte système du traîneau.
-
Page 78: Installation De La Carte Système
Figure 84. Retrait de la carte système Étapes suivantes Installez la carte système Installation de la carte système Prérequis REMARQUE : Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC dans la plaquette d’informations par l’étiquette d’adresse MAC iDRAC de la carte système de remplacement. 1. - Page 79 REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 85. Installation de la carte système 4. À l’aide d’une clé à douille hexagonale de 5 mm, fixez les vis à entretoise qui maintiennent la carte système sur le boîtier. 5.
-
Page 80: Restauration Du Système À L'aide De La Fonctionnalité De Restauration Facile
Mise à niveau du module TPM. 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, voir Integrated Dell Remote Access Controller User's Guide available at https://www.dell.com/idracmanuals 5. Suivez la procédure décrite dans Après une intervention à... -
Page 81: Module Tpm (Trusted Platform Module)
Module TPM (Trusted Platform Module) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Mise à niveau du module TPM (Trusted Platform Module) Retrait du module TPM Prérequis REMARQUE : ● Assurez-vous que votre système d’exploitation prend en charge la version du module TPM en cours d’installation. ●... -
Page 82: Initialisation Du Tpm Pour Utilisateurs
Initialisation du TPM pour utilisateurs Étapes 1. Initialisez le module TPM. Pour plus d’informations, voir Initialisation du TPM pour utilisateurs. 2. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Initialisation du module TPM 1.2 pour utilisateurs Étapes 1. -
Page 83: Chapitre 5: Kits De Mise À Niveau
Kits de mise à niveau Le tableau répertorie les kits disponibles après-vente [APOS]. Tableau 16. Kits de mise à niveau Kits Liens connexes d’accès aux consignes techniques Processeurs Voir la section Installation du processeur Cartes de montage Modules de mémoire Voir la section Installation d’un module de mémoire Disques durs... -
Page 84: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette section fournit des informations essentielles et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe. -
Page 85: Paramètres Des Cavaliers De La Carte Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 86: Chapitre 7: Diagnostics Du Système Et Codes Des Voyants
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données. -
Page 87: Commandes Du Diagnostic Du Système
3. Sinon, lorsque le système est en cours d’amorçage, appuyez sur la touche F10 puis sélectionnez Diagnostics matériels > Exécuter les diagnostics matériels. La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s’affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l’exécution des tests sur tous les périphériques détectés. Commandes du diagnostic du système Tableau 18. -
Page 88: Chapitre 8: Obtenir De L'aide
Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité... -
Page 89: Qrl (Quick Resource Locator) Pour Système Poweredge C6520
Dell EMC. Ces informations sont utilisées par le support technique Dell EMC pour résoudre le problème. ● Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème. -
Page 90: Chapitre 9: Ressources De Documentation
Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location. - Page 91 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
