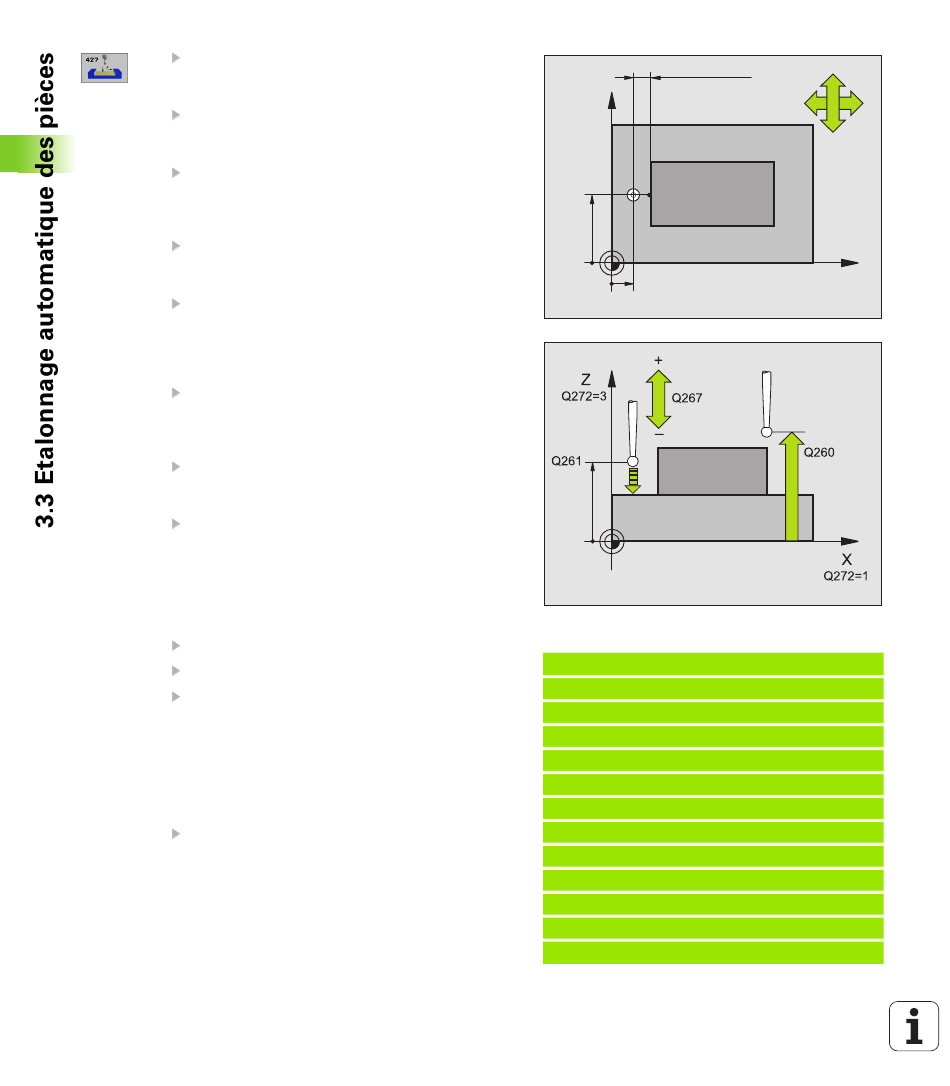

1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du premier point de palpage dans l'axe
principal du plan d'usinage
1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du premier point de palpage dans l'axe
auxiliaire du plan d'usinage
Hauteur mesure dans l'axe du palpeur Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure
Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140
Axe de mesure (1..3: 1=axe principal) Q272: Axe
sur lequel doit être effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
3: Axe du palpeur = axe de mesure
Sens déplacement 1 Q267: Sens de déplacement du
palpeur en direction de la pièce:
-1: Sens de déplacement négatif
+1:Sens de déplacement positif
Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage)
Procès-verb. mes. Q281: Définir si la TNC doit ou non
établir un procès-verbal de mesure:
0: Ne pas établir un procès-verbal de mesure
1: Etablir un procès-verbal de mesure: La TNC
mémorise en configuration standard le fichier de
procès-verbal TCHPR427.TXT dans le répertoire où
se trouve également votre programme de mesure
Cote max. Q288: Valeur de mesure max. autorisée
Cote min. Q289: Valeur de mesure min. autorisée
Arrêt PGM si tolérance dépassée Q309: Définir si la
TNC doit ou non interrompre l'exécution du
programme et délivrer un message d'erreur en cas de
dépassement des tolérances:
0: Ne pas interrompre l'exécution du programme, ne
pas délivrer de message d'erreur
1: Interrompre l'exécution du programme, délivrer un
message d'erreur
Numéro d'outil pour surveillance Q330: Définir si la
TNC doit ou non effectuer la surveillance d'outil (cf.
„Surveillance d'outil" à la page 96):
0: Surveillance inactive
>0: Numéro d'outil dans le tableau d'outils TOOL.T
118
MP6140 + Q320
Y
Q272=2
Q264
Q263
Exemple: Séquences CN
5 TCH PROBE 427 MESURE COORDONNEE
Q263=+35 ;1ER POINT 1ER AXE
Q264=+45 ;1ER POINT 2EME AXE
Q261=+5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q272=3 ;AXE DE MESURE
Q267=-1 ;SENS DEPLACEMENT
Q260=+20 ;HAUTEUR DE SECURITE
Q281=1 ;PROCES-VERBAL MESURE
Q288=5,1 ;COTE MAX.
Q289=4,95 ;COTE MIN.
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;NUMERO D'OUTIL
3 Cycles palpeurs pour le contrôle automatique de la pièce
+
Q267
+
–
–
X
Q272=1
