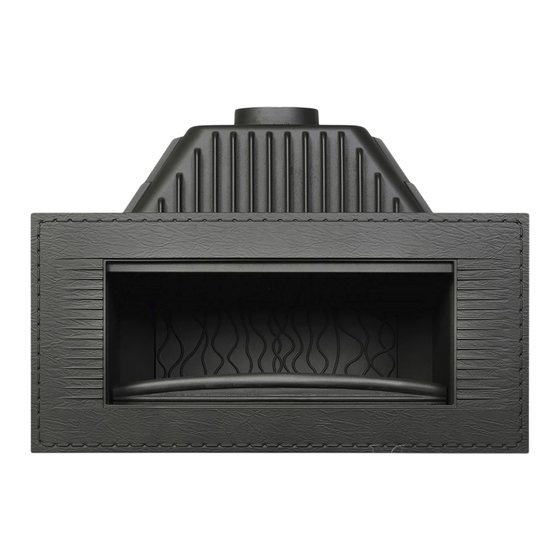

Manuels Connexes pour Invicta 1000 Symphonie
Sommaire des Matières pour Invicta 1000 Symphonie
- Page 1 Foyer 1000 Symphonie Référence : 6523 44 FOYER 1000 Symphonie Référence 6523 44 XD, le 05/04/2018 page 1/9...
- Page 2 Foyer 1000 Symphonie Référence : 6523 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale 14 kW Rendement 75 % Taux de CO% 0.15 %...
- Page 3 Foyer 1000 Symphonie Référence : 6523 44 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer 1000 Symphonie Référence : 6523 44 XD, le 05/04/2018 page 4/9...
- Page 5 Foyer 1000 Symphonie Référence : 6523 44 Repère DESIGNATION Référence Socle FB60900100 Grille foyère FB60800854 Façade FB60900142 Façade cendrier FB60900148 Côté réversible FB60900120 Fond arrière FB60900147 Déflecteur F690139B Avaloir FB60900141 Taque invicta FB60900140 Chenet invicta FB60900110 Porte symphonie FB60900144 Guide air...
- Page 6 Foyer 1000 Symphonie Référence : 6523 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Foyer 1000 Symphonie Référence : 6523 44 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Foyer 1000 Symphonie Référence : 6523 44 Montage de l’appareil avec l’option support foyer XD, le 05/04/2018 page 8/9...
- Page 9 Foyer 1000 Symphonie Référence : 6523 44 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 652344 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
