Câblage des contrôleurs de zone
Les contrôleurs de zone du DriveRack 260 (ZC-1, ZC-2, ZC-3, ZC-4) peuvent être câblés en série
ou en parallèle. Pour le câblage en série, chaque contrôleur de zone doit posséder son propre
numéro d'identification ou numéro de zone sélectionné à l'aide des micros-contacteurs situés
sur le côté des contrôleurs (voir schéma A). Chaque contrôleur de zone doit posséder un numé-
ro unique, bien qu'il soit possible d'utiliser plusieurs contrôleurs pour une même zone, ou un
seul contrôleur qui contrôle plusieurs sorties. Les contrôleurs de zone peuvent être câblés
ensembles et connectés au DriveRack 260 (voir schéma B).
Les contrôleurs de zone peuvent être câblés en parallèle à l'aide du module ZC-BOB. Pour le
câblage en parallèle, chaque contrôleur doit posséder son propre numéro d'identification ou
numéro de zone sélectionné à l'aide des micros-contacteurs situés sur le côté des contrôleurs
(voir schéma A). Pour ce type de câblage, chaque contrôleur de zone doit être câblé à un port
du ZC-BOB, avec un câble allant au DriveRack 260 (voir schéma C).

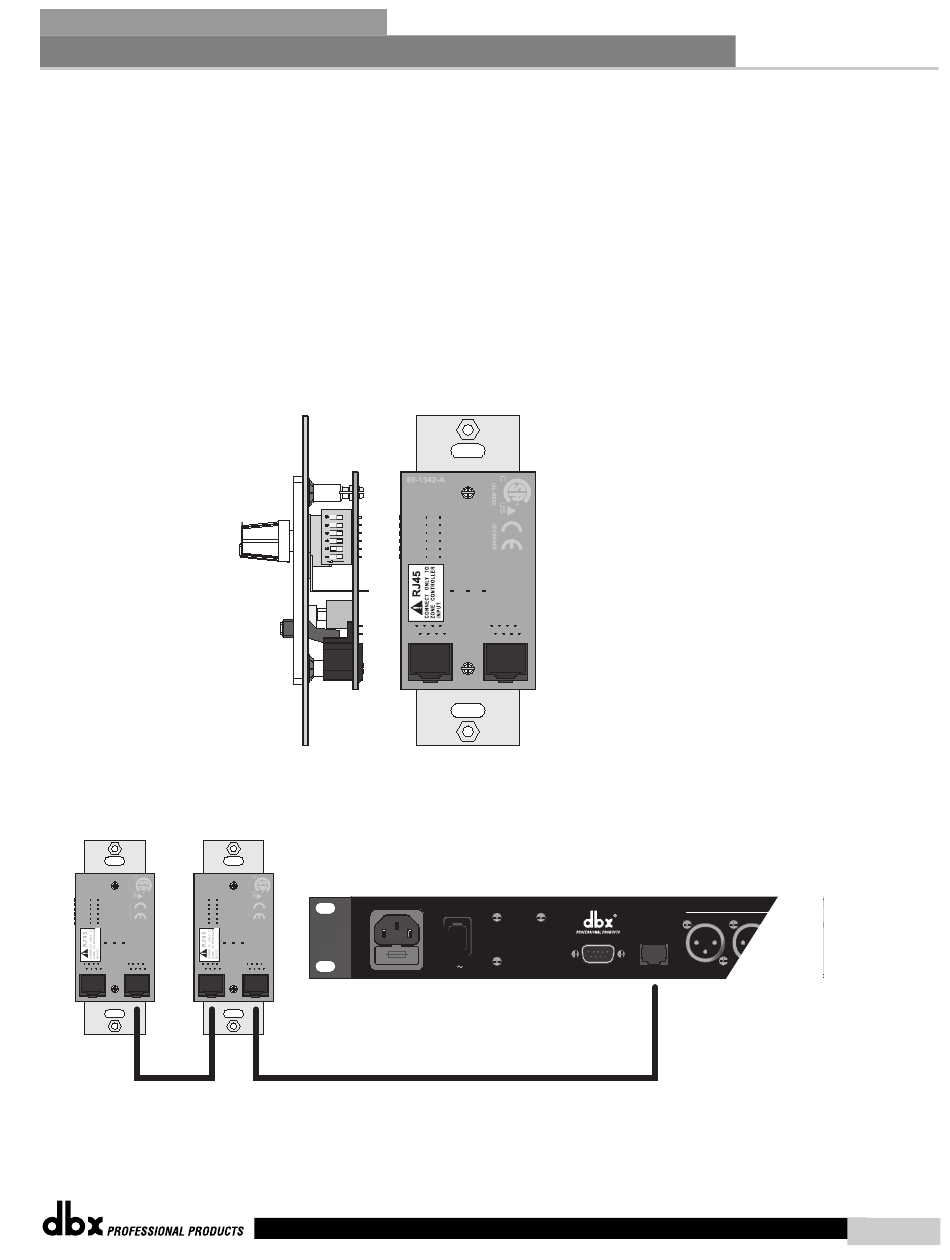

Schéma A
