Manuels Connexes pour Vimar ELVOX PIXEL UP 40405
Sommaire des Matières pour Vimar ELVOX PIXEL UP 40405
- Page 1 Manuel de programmation PIXEL UP 40405 - 40425 Platine avec unité électronique Deux Fils Plus audio et audio/vidéo, écran et clavier alphanumérique...

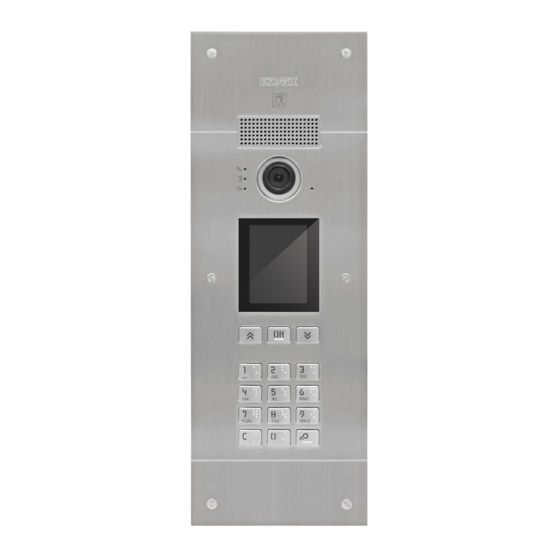

- Page 2 PIXEL UP: 40405 - 40425 Platine portier-vidéo avec unité électronique Deux Fils Plus audio et audio/vidéo, écran et clavier alphanumérique Poste extérieur visiophonique, avec appel à partir du répertoire. Le dispositif est équipé d'un écran et d'un clavier qui permettent d'effectuer des appels à partir du répertoire ou de saisir directement le numéro du poste intérieur à...
- Page 3 PIXEL UP: 40405 - 40425 Description Le module audio et audio/vidéo est doté : - interfaçage vers les prothèses auditives des malentendants ; - synthèse vocale, signalant l'état de l'appel ; - audio full-duplex avec élimination de l’effet Larsen ; - leds frontales signalant l'état de l'appel ;...
- Page 4 PIXEL UP: 40405 - 40425 Picture control (40405 uniquement) La modalité standard assure un fonctionnement optimal dans des conditions ambiantes typiques alors que la modalité portrait enhanced met en évidence l'appelant si son visage est à l'ombre par rapport à un milieu fortement éclairé (à l'aube par exemple). Sélectionnable à...
- Page 5 La configuration avancée du module électronique se fait via PC à travers le logiciel de gestion du système Due Fili « SaveProg », disponible sur le site www.vimar.com et en raccordant le module électronique 41030UP au PC à travers un câble USB-MiniUSB.
- Page 6 PIXEL UP: 40405 - 40425 3.2.2. Définition des filtres du répertoire Le logiciel de configuration sur ordinateur permet de valider une série de filtres permettant d'accéder à des sous-ensembles précis du répertoire. Les filtres disponibles sont illustrés ci-après. 3.2.2.1. Pré-filtre Initiales Le filtre permet d'accéder à une section du répertoire identifiée par les noms commençant par les lettres choisies. Usagers Usagers RECHERCHE...
- Page 7 PIXEL UP: 40405 - 40425 3.2.2.3. Filtre Escalier Le filtre Escalier permet d'accéder au sous-ensemble des usagers associés à un escalier ou à tous les usagers. Il est possible de l'associer aux deux filtres précédents. Le filtre Immeuble permet d'obtenir : Escaliers Usagers Bâtim.
- Page 8 PIXEL UP: 40405 - 40425 3.3. Configuration via menu L’écran permet également de configurer les paramètres de base du poste extérieur. Deux menus sont disponibles : 1. Administrateur : la section administrateur permet de modifier l’interface du module écran ; 2. installateur : permet, en plus de ce que peut faire l'administrateur, de modifier certains paramètres fonctionnels du poste extérieur. Pour accéder aux menus, appuyer simultanément 5 secondes sur (UP) + (DOWN) et saisir les mots de passe correspon-...
- Page 9 PIXEL UP: 40405 - 40425 3.3.1. Menu installateur 3.3.1.1. Structure menu Niveau 0 Niveau 1 Niveau 2 Niveau 3 Niveau 4 Settings id 2f Saisie nom Informations Saisie infos Sélection « Nom », Infos Modifier pour défilement et Saisie infos complémentaires recherche Visible...
- Page 10 PIXEL UP: 40405 - 40425 Italien, Anglais, Français, Allemand, Espagnol, Grec, Portugais, Russe, Langue Suédois, Hollandais et Polonais (réglage d’usine : anglais) Police Normale/Grande (réglage d'usine : Grande) Menu Navigation Direct, Navigable, Élargi Écran Luminosité 1-5 (réglage d'usine : 5) Couleurs N/B, BLEU, VERT (par défaut : BLEU) Veille...
- Page 11 PIXEL UP: 40405 - 40425 Les rubriques sont accompagnées de la valeur courante du paramètre défini. 3.3.1.2. Répertoire Cette section permet d’agir sur le répertoire des utilisateurs mémorisés sur le poste extérieur. Le mode administrateur permet uniquement de modifier certains champs d’un utilisateur, alors que l’installateur peut modifier tous les champs, ajouter un nouvel utilisateur, supprimer un utilisateur ou le répertoire complet.
- Page 12 PIXEL UP: 40405 - 40425 Menu Permet de choisir : • Police : Normale/Grande Modifie la dimension des caractères, utile pour faciliter la lecture. Recherche RECHERCHE par nom PAR NOM Appeal par N° APPEL PAR N° Ouverture par OUVERTURE code PAR CODE Portier APPEL...
- Page 13 PIXEL UP: 40405 - 40425 Permet de définir les paramètres de fonctionnement de l’écran • Luminosité : 0-5 Niveau d'intensité. Si la température interne est élevée, la luminosité de l'écran diminue automatiquement. • Couleurs : N/B, BLEU, VERT Permet de choisir une combinaison de couleurs prédéfinies pour l'affichage du menu, en fonction des exigences de lecture. Extension Extension Extension...
- Page 14 PIXEL UP: 40405 - 40425 Adressage Permet de lancer les procédures d’adressage des postes extérieurs et des postes intérieurs. • Postes Intérieurs Lance la procédure d'attribution des adresses des postes intérieurs. • Micro HP Lance la procédure d'attribution des adresses des postes extérieurs (non secondaires). •...
- Page 15 PIXEL UP: 40405 - 40425 Gâches communes Sur un poste extérieur, le paramètre permet de configurer l’ouverture de la gâche en commun avec un ou plusieurs postes extérieurs. Remarque : La fonction est disponible à partir de la version firmware 1.35 pour la platine 40405 ou 1.23 pour la platine 40425 (y compris après la mise à...
- Page 16 PIXEL UP: 40405 - 40425 Erreur Erreur Auto-allumage Auto-allumage Désactivé Déjà présent Timeout Auto-allumage Auto-allumage Erreurs de configuration éventuelles Désactivé Désactivé En arrière En arrière Remarques : • Il est possible de répéter la procédure d’association de la gâche au poste extérieur préalablement décrite pour un maximum En arrière de 8 postes extérieurs.
- Page 17 PIXEL UP: 40405 - 40425 3.3.1.6. Infos Cette section fournit les informations des versions des dispositifs installés sur le poste extérieur. Av fw ver = version du module audio vidéo lcd fw ver = version du module écran Kp. fw ver = version du clavier 3.3.1.7.
- Page 18 PIXEL UP: 40405 - 40425 3.3.2. Menu Administrateur 3.3.2.1. Structure menu Administrateur La structure du menu est indiquée ci-après : Niveau 0 Niveau 1 Niveau 2 Niveau 3 Niveau 4 Settings Saisie nom Sélection « Informations Saisie infos Modification du Nom », pour Répertoire Infos complé-...
- Page 19 UPGRADE THE MODULES Mettre à jour le module écran et le module audio vidéo à la dernière version logicielle, à télécharger sur le site Vimar, en même temps que SaveProg. Comm. Error Si le problème persiste, contacter le service clientèle.
- Page 20 PIXEL UP: 40405 - 40425 Mise à jour Procéder à la mise à jour des dispositifs en se connectant au port USB. • Pour mettre à jour le module AV, brancher le câble USB comme le montre la figure du chapitre 3.1 et lancer la mise à jour. •...
- Page 21 PIXEL UP: 40405 - 40425...
- Page 22 Viale Vicenza, 14 36063 Marostica VI - Italy 49401378B0_MI_FR 02 2111 www.vimar.com...
