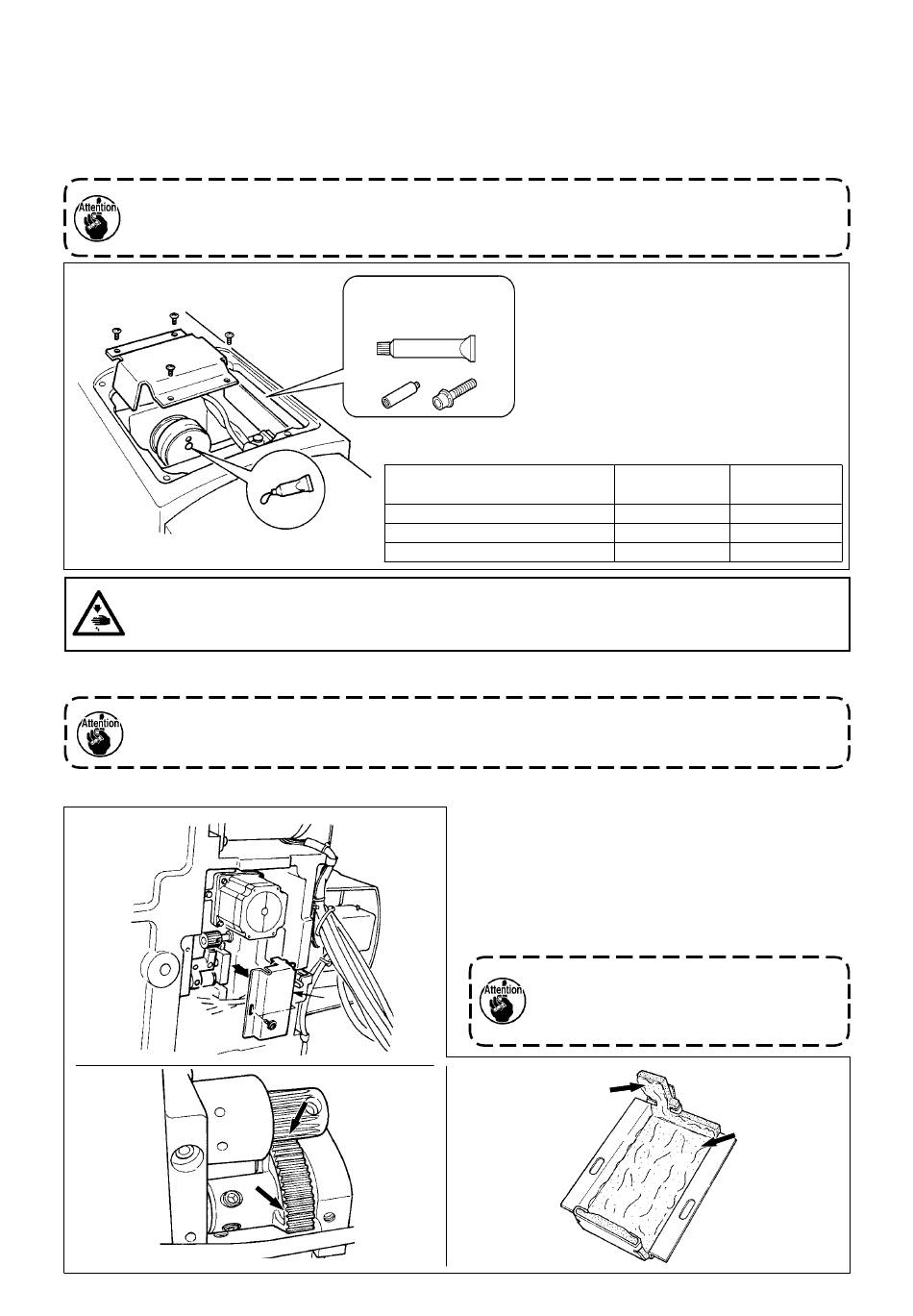

(1) Endroits lubrifiés avec une graisse spéciale
Le joint et la vis de fixation conçus exclusivement pour la graisse JUKI A ❶ sont montés sur l'emplace-
ment illustré sur la figure. Ajouter de la graisse périodiquement (lorsque l'avertissement No. E220 de
diminution de graisse s'affiche sur l'écran ou une fois par an) aux endroits nécessitant d'être lubrifiés.
Si la graisse a diminué dû au nettoyage de la machine à coudre au toute autre raison, veiller à en ajou-
ter immédiatement.
L'accouplement et la vis de serrage de remplissage de graisse doivent être utilisés lorsque
la Graisse A JUKI est appliquée. Ils ne doivent pas être utilisés pour la Graisse exclusive
pour le guide LM.
AVERTISSEMENT :
Mettre la machine à coudre hors tension avant de commencer le travail afin d'éviter tout accident cau-
sé par son démarrage soudain. En outre, avant opération, remettre en place les couvercles retirés.
(2) Endroits à lubrifier avec la Graisse A JUKI
Utiliser le tube de graisse A (numéro de pièce : 40006323) fourni avec l'unité pour ajouter
de la graisse à tout autre endroit que ceux spécifiés ci-dessous. Si une graisse autre que
celle spécifiée est utilisée, les composants concernés risquent d'être endommagés.
■ Ajout de graisse sur la partie engrenage de l'axe de culbuteur oscillant.
Graisse A JUKI ❶
Lorsque la graisse est en rupture de stock, veiller à réap-
provisionner.
Graisse A JUKI
Graisse exclusive pour le guide LM
1) Incliner la machine à coudre et ôter le cou-
2) Appliquer de la Graisse A JUKI sur la partie
3) Appliquer également de la Graisse A JUKI sur
❶
– 121 –
tube de 10 g
tube de 100 g
tube de 70 g
vercle à graisse ❶ .
engrenage de l'axe de culbuteur oscillant et la
périphérie de l'arbre d'entraînement du crochet.
la surface en feutre du couvercle à graisse ❶ .
Si la graisse à diminué suite à un net-
toyage, la soufflerie d'air ou toute autre
raison, veiller à en réappliquer impéra-
tivement.
No. de pièce
détachée
40006323
23640204
40097886
