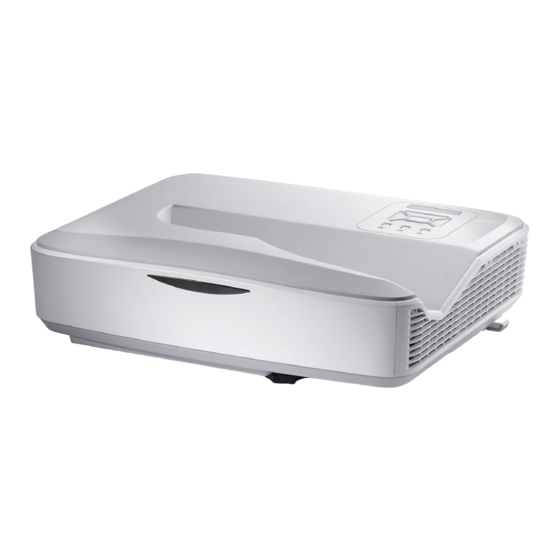

- Page 1 SSIUW-P1 / SSIHD-P1 Mode d’emploi...
-
Page 2: Table Des Matières
Table des Matières Mode de fusion ........34 Table des Matières ......2 LAN ............ 35 Usage Notice d’utilisation ....3 Annexes ........45 Consignes de Sécurité ......3 Installer et nettoyer le filtre à Mises en Garde ........4 poussières optionnel ......45 Introduction ........6 Modes de compatibilité... -
Page 3: Consignes De Sécurité
Notice d’utilisation Consignes de Sécurité Le symbole éclair avec une tête en forme de flèche à l’intérieur d’un trian- gle équilatéral, est destiné à alerter l’utilisateur de la présence de tensions dangereuses non isolées à l’intérieur du produit. Ces tensions peuvent être d’une puissance suffisante pour constituer un risque d’électrocution pour les individus. -
Page 4: Mises En Garde
Notice d’utilisation Mises en Garde Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d’utilisation. ▀■ Avertissement - Ne pas regarder dans l’objectif du projecteur lorsque la lampe est allumée. La forte lumière peut vous faire mal aux yeux. -
Page 5: A Ne Pas Faire
Notice d’utilisation À faire : Mettez hors tension et débranchez la fiche d’alimentation de la prise de courant CA avant de nettoyer le produit. Utilisez un chiffon doux et sec avec un détergeant doux pour nettoyer le boîtier de l’appareil. Débranchez le cordon d’alimentation de la prise de courant si ... -
Page 6: Introduction
Introduction Contenu du paquet Déballez et inspectez le contenu du carton pour vous assurer que toutes les parties listées ci-dessous sont présentes. Si quelque chose venait à manquer, veuillez contacter votre service clientèle le plus proche. Câble HDMI Projecteur Cordon d’alimentation Power Enter Menu... -
Page 7: Aperçu Du Produit
Introduction Aperçu du Produit Unité Principale L’interface dépend des spécifications du modèle. 1. Panneau de configuration 6. Haut-parleur 2. Mise au point 7. Prise d’alimentation 3. Ventilation (admission) 8. Connexions d’entr / sortie 4. Récepteurs IR 9. Objectif 5. Ventilation (sortie) Français... -
Page 8: Panneau De Configuration
Introduction Panneau de Configuration 1. Témoin DEL d’alimentation 2. Entrer 3. DEL de la température 4. Lampe LED 5. Menu 6. Entrée 7. Quatre touches de sélection directionnelles 8. Bouton de mise en marche / veille 9. Récepteurs IR Français... -
Page 9: Connexions D'entr / Sortie
Introduction Connexions d’entr / sortie Connecteur Entrée VGA1-In/YPbPr (Signal analogique PC/ Entrée vidéo composante/HDTV/YPbPr) Prise entrée HDMI2 Prise entrée HDMI1 Connecteur USB (connexion à l’ordinateur pour la fonction L’interface de souris à distance) dépend des Connecteur RJ45 (Option) spécifications du Prise USB type A (Option) modèle. -
Page 10: Télécommande
Introduction Télécommande 1. Emetteur infrarouge 2. Indicateur à DEL 3. Marche/Arrêt 4. OK 5. Quatre touches de sélection directionnelles 6. Menu Power 7. Sortie 8. Zoom avant 9. Remise à zéro 10. Automatique 11. Source Enter 12. Zoom arrière 13. Volume +/- Menu Exit 14. -
Page 11: Installation
Installation Connexion du projecteur Connecter à un Ordinateur de bureau / Ordinateur portable Routeur / Switch réseau MOLEX En raison des dif- Microphone férences entre les applications pour chaque pays, Affichage certaines régions externe peuvent avoir des accessoires dif- Sortie audio férents. -
Page 12: Connexion Aux Sources Vidéo
Installation Connexion aux sources vidéo Lecteur DVD, Décodeur, Récepteur HDTV Sortie vidéo composite En raison des dif- férences entre les Microphone applications pour chaque pays, certaines régions peuvent avoir des accessoires dif- férents. (*) Accessoire Sortie audio optionnel 1........*Adaptateur 15 broches 3 RCA composante / HDTV 2....................*Câble HDMI 3....................*Câble Audio 4.................. -
Page 13: Mise Sous/Hors Tension Du Projecteur
Installation Mise sous/hors tension du Projecteur Mise sous tension du Projecteur 1. Branchez le cordon d’alimentation et le câble du signal. Une fois le projecteur connecté le voyant DEL ALIMENTATION / VEILLE s’éclaire en orange. 2. Allumez la lampe en appuyant sur le bouton « »... -
Page 14: Éteindre Le Projecteur
Installation Éteindre le Projecteur 1. Pour éteindre le projecteur, appuyez sur le bouton « » de la télécommande ou sur le bouton du panneau de commande. Le message suivant sera affiché sur l’écran. Appuyez encore une fois sur le bouton « »... -
Page 15: Réglage De L'image Projetée
Installation Réglage de l’image Projetée Réglage de la hauteur du Projecteur Le projecteur est équipé d’un pied élévateur pour régler la hauteur de l’image. 1. Repérez le pied réglable que vous souhaitez régler sous le projecteur. 2. Faites tourner la bague réglable dans le sens des aiguilles d’une montre pour faire monter le projecteur ou dans le sens inverse des aiguilles d’une montre pour l’abaisser. -
Page 16: Réglage De La Mise Au Point Du Projecteur
Installation Réglage de la mise au point du Projecteur Pour focaliser l’image, faites glisser le commutateur de mise au point vers la gauche / droite jusqu’à ce que l’image soit nette. Séries 1080p : La mise au point du projecteur opère à des distances (lentille à... -
Page 17: Réglage De La Taille De L'image Projetée (Diagonale)
Installation Réglage de la taille de l’image Projetée (Diagonale) Séries 1080p : Taille de l’image projetée entre de 87’’ à 102’’ (2,21 et 2,59 mètres). Série Ultra Large: Taille de l’image projetée entre de 120’’ à 140’’ (3,05 et 3,56 mètres). Vue du dessus Écran Écran (W) - Page 18 Installation SSIUW-P1 Taille de l’écran W x H Distance de Projection (D) Longueur Balance (Hd) diagonale (cm) (pouces) (cm) (pouces) (pouces) taille de l’écran 16:6 Largeur Hauteur Largeur Hauteur Largeur Télé Largeur Télé (cm) (pouces) 285,4 107,0 112,4 42,1 46,7...
-
Page 19: Commandes Utilisateur
Commandes Utilisateur Panneau de commandes et télécommande Panneau de configuration Utiliser le Panneau de Contrôle Référez-vous à la section « Mise sous / hors ALIMENTATION tension du projecteur » sur les pages 13 ~ 14. Appuyez sur « Entrée » pour confirmer votre Entrer sélection d’élément. -
Page 20: Télécommande
Commandes Utilisateur Télécommande Utiliser la Télécommande Emetteur infrarouge Envoie un signal au projecteur. Indicateur à DEL. Référez-vous à la section « Mise sous Alimentation / hors tension du projecteur » sur les Power pages 15 ~ 16. Appuyez sur « Quitter » pour fermer le Sortie menu OSD. -
Page 21: Utiliser La Télécommande
Commandes Utilisateur Utiliser la télécommande Appuyez sur « VGA 1 » pour choisir VGA1 l’entrée VGA 1. Eteint/rallume momentanément l’audio Écran noir et la vidéo. Appuyez sur « HDMI1 » pour choisir HDMI1 Power l’entrée HDMI 1. Appuyez sur « HDMI2 » pour choisir HDMI2 l’entrée HDMI 2. -
Page 22: Menus D'affi Chage À L'écran
Commandes Utilisateur Menus d’affi chage à l’écran Le projecteur dispose d’un affichage à l’écran multilingue qui vous permet de faire des réglages d’image et de modifier une variété de paramètres. Comment procéder Pour ouvrir le menu OSD, pressez le bouton « Menu » sur la télécommande ou sur le panneau de commandes du projecteur. -
Page 23: Image
Commandes Utilisateur Image Mode Image Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images. Utilisez les boutons ◄ ou ► pour sélec- tionner un élément. Lumineux : Pour optimiser la luminosité. PC : Pour la présentation en réunion. ... - Page 24 Commandes Utilisateur Netteté Règle la netteté de l’image. Pressez le bouton ◄ pour diminuer la netteté. Les fonctions « Netteté », Pressez le bouton ► pour augmenter la netteté. « Saturation » Saturation et « Teinte » sont disponibles Règle une image vidéo depuis le noir et blanc jusqu’à...
-
Page 25: Écran
Commandes Utilisateur Écran Taux d’affichage Automatique : Gardez le rapport largeur-hauteur de l’image pour optimiser l’image afin qu’elle s’adapte aux pixels horizontaux ou verticaux. 4:3 : L’image sera réduite pour s’adapter à l’écran et s’affichera au format 4:3. 16:9 : L’image sera réduite pour s’adapter à... -
Page 26: Zoom Numérique
Commandes Utilisateur Position Vert. Pressez le bouton ◄ pour déplacer l’image vers le bas. Pressez le bouton ► pour déplacer l’image vers le haut. Zoom Numérique Appuyez sur le bouton ◄ pour réduire la taille d’une image. Appuyez sur le bouton ►... -
Page 27: Réglages
Commandes Utilisateur Réglages Langue Choisissez le menu OSD multilingue. Pressez le bouton ◄ ou ► pour passer au sous-menu puis utilisez les boutons ▲ ou ▼ pour sélectionner votre langue préférée. Pressez ► sur la télécommande pour terminer votre sélection. Pos. -
Page 28: Séquence Tests
Commandes Utilisateur LAN (EN MODE STANDBY) Choisissez « ON » pour activer la connexion LAN. Choisissez « OFF » pour désactiver la connexion LAN. VGA-2 (Fonction) Saisissez : Choisissez « Saisissez » pour laisser le port VGA fonctionner comme une fonction d’entrée VGA. Sortie: Choisissez «... -
Page 29: Volume
Commandes Utilisateur Volume Htparl Sélectionnez « ON » pour activer le haut-parleur/l’enceinte. Choisissez « OFF » pour désactiver le haut-parleur/l’enceinte. Sortie ligne Sélectionnez « ON » pour activer la fonction sortie de ligne. Choisissez « OFF » pour désactiver la fonction sortie de ligne. ... -
Page 30: Options
Commandes Utilisateur Options Logo Utilisez cette fonction pour sélectionner l’écran de démarrage désiré. Si des modifications ont été effectué, elles prendront effet au prochain démarrage du projecteur. Val. par défaut : Cran de démarrage par défaut. Utilisateur : Utiliser mémoriser l’image à partir de la fonction ... -
Page 31: Paramètres Lampe
Commandes Utilisateur Arrêt Auto (Min) Règle l’intervalle du décompte. Le compte à rebours débutera lorsqu’il n’y a aucun signal envoyé au projecteur. Le projecteur s’éteindra automatiquement une fois le compte à rebours écoulé (en minutes). Paramètres Lampe Rendez-vous en page 32. Haute Altitude Marche : Le ventilateur va tourner très rapidement. -
Page 32: Options | Paramètres Lampe
Commandes Utilisateur Options | Paramètres Lampe Heures d’utilisation de la lampe (Normal) Affiche le nombre d’heures de projection en mode Normal. Heures d’utilisation de la lampe (ECO) Affiche le nombre d’heures de projection en mode ECO. Mode d’alimentation de la lampe Normal : Mode normale. - Page 33 Commandes Utilisateur Automatique : Lorsqu’un signal d’identification HDMI 1.4a 3D est détecté, l’image 3D est automatiquement sélectionnée. Choisissez « OFF » pour désactiver la fonction 3D. Sélectionnez « ON » pour activer la fonction 3D. Invers. 3D Si vous voyez une image masquée ou superposée lorsque vous portez des lunettes 3D DLP, vous devrez peut-être exécuter «...
-
Page 34: Mode De Fusion
Commandes Utilisateur Mode de fusion Luminosité Permet à l’utilisateur de régler manuellement la luminosité du projecteurs lorsque le mode de fusion est utilisé. Temp. Couleur Permet à l’utilisateur de faire correspondre manuellement la tem- pérature des couleurs des projecteurs utilisés en mode de fusion. Application de fusion Architecture du système Switch réseau... -
Page 35: Lan
Commandes Utilisateur État Affiche l’état de connexion du réseau. DHCP Configurer les paramètres DHCP. Marche : Choisissez « ON » pour permettre au projecteur d’obtenir automatiquement une adresse IP sur votre réseau. Arrêt : Choisissez « OFF » pour attribuer manuellement IP, ... -
Page 36: Nom Du Projecteur
Commandes Utilisateur Nom de groupe Affiche le nom de groupe. Nom du projecteur Affiche le nom du projecteur. Emplacement Affiche l’emplacement du projecteur. Contact Affiche les informations concernant le contact. Français... -
Page 37: Comment Utiliser Un Navigateur Web Pour Contrôler Votre Projecteur
Commandes Utilisateur Comment utiliser un navigateur web pour contrôler votre projecteur 1. Activer DHCP permet au serveur DHCP 4. Les limitations suivantes s’appliquent en d’assigner automatiquement une adresse IP, termes de longueur (caractères spéciaux et ou d’entrer manuellement les informations espace compris) dans l’onglet [outils]: réseau requises. - Page 38 Commandes Utilisateur 1. Lorsque vous établissez une connexion directe entre votre ordinateur et le projecteur Etape 1 : Trouvez une adresse IP (192.168.0.100) depuis la fonction LAN du projecteur. Etape 2 : Sélectionnez Appliquer et pressez le bouton « Entrer » pour soumettre la fonction ou pressez la touche «...
- Page 39 Commandes Utilisateur 2. Lors de la connexion Wi-Fi entre votre ordinateur et le projecteur Etape 1 : Configuration AP (point d’accès) en mode AP ou mode Client comme ci-dessous, Mode AP Mode Client Dispositif : Routeur Wi-Fi AP Dispositif : Tablette Tablette Smartphone...
- Page 40 Commandes Utilisateur Réglage LAN L’utilisateur peut configurer les paramètres LAN et modifier les informations de projecteur sur cette page. Français...
- Page 41 Commandes Utilisateur E-mail Avis L’utilisateur peut affecter une adresse e-mail et catégoriser les avis d’alerte. Paramètres mot de passe L’utilisateur peut définir le mot de passe pour avoir accès à la gestion Web. Français...
- Page 42 Commandes Utilisateur Crestron L’utilisateur peut contrôler le projecteur via Crestron Flash UI. Français...
-
Page 43: Outil De Contrôle Crestron Roomview
Commandes Utilisateur Outil de contrôle Crestron RoomView Crestron RoomView™ fournit une station de surveillance centrale pour les systèmes comportant plus de 250 projecteurs sur un seul réseau Ethernet (il est possible d’en avoir plus, le nombre dépend de la combinaison des adresses IP et des ID IP). Crestron RoomView surveille chaque projecteur, y compris le statut en ligne du projecteur, l’alimentation du système, la durée de vie de la lampe, les paramètres réseau et les pannes matérielles, ainsi que tout... - Page 44 Commandes Utilisateur 3. Modifier un attribut 4. Modifier un évènement Pour plus d’informations, veuillez visiter : http://www.crestron.com & www.crestron.com/getroomview. Français...
-
Page 45: Annexes
Annexes Installer et nettoyer le filtre à poussières optionnel Nous vous recommandons de nettoyer le filtre à poussière toutes les 500 heures de fonctionnement, ou plus souvent si vous utilisez le projecteur dans un environnement poussiéreux. Lorsque le message d’avertissement apparaît sur l’écran, procédez comme suit pour nettoyer le filtre à... -
Page 46: Modes De Compatibilité
Annexes Modes de compatibilité VGA Analogique a. Signal PC Modes Résolutions Fréquences V, [Hz] Fréquences H, [Hz] 640x480 31,5 640x480 35,0 640x480 37,9 640x480 37,5 640x480 43,3 720x400 31,5 800x600 35,1 800x600 37,9 SVGA 800x600 48,1 800x600 46,9 800x600 53,7 Apple, MAC II 832x624... - Page 47 Annexes b. Minuteur étendu Modes Résolutions Fréquences V, [Hz] Fréquences H, [Hz] 1280x720 44,8 1280x800 49,6 WXGA 1366x768 47,7 1440x900 59,9 WSXGA+ 1680x1050 65,3 c. Composant signal Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz] 720x480 480i 59,94(29,97) 15,7 (1440x480) 720x576 576i 50(25)
-
Page 48: Hdmi Digital
Annexes HDMI Digital a. Signal PC Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz] 640x480 31,5 640x480 35,0 640x480 37,9 640x480 37,5 640x480 43,3 720x400 31,5 800x600 35,1 800x600 37,9 SVGA 800x600 48,1 800x600 46,9 800x600 53,7 Apple, MAC II 832x624 49,1 1024x768... - Page 49 Annexes b. Minuteur étendu Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz] 1280x720 44,8 1280x800 49,6 WXGA 1366x768 47,7 1440x900 59,9 WSXGA+ 1680x1050 65,3 c. Signal vidéo Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz] 480p 640x480 59,94/60 31,5 720x480 480i 59,94(29,97) 15,7...
-
Page 50: Commandes Rs232 Et Liste Des Fonctions Du Protocole Rs232
Annexes Commandes RS232 et Liste des Fonctions du Protocole RS232 Paramètres port RS232 Articles Méthode Méthode de communication Communication asynchrone Bits par seconde 19200 Data bits 8 bits Parité None Bit d’arrêt Contrôle flux None Signaux Connexion RS232 La prise RS232 est reliée à... -
Page 51: Liste Des Commandes
Annexes Liste des commandes Description de Retour code ASCII Valeur n Note la Commande Projecteur 0 : Off Puissance #0000 n 1 : On 1 : Haut 2 : Gauche 3 : Droite 4 : Bas Émuler 5 : Menu #0001 n Télécommande 6 : Source... - Page 52 Annexes 1 : Automatique 2 : 4:3 Taux d’affichage #0020 n 3 : 16:9 4 : 16:10/Ultra Large 0 : Zoom- Zoom #0021 n 1 : Zoom+ Trapèze #0022 n -40~40 1 : Avant 2 : Arrière Montage plafond #0023 n 3 : Pl.
- Page 53 Annexes n : 1/2/3/4/5 = Mode couleur #00110 1 Lumineux/PC/Film/Jeu/ Lecture Utilisateur n : 1/2/3/4 = Aspect Ratio Lire #00120 1 Auto/4:3/16:9/16:10 (Ultra Large) n : 0/1/2/3/4/5/6 = Source d’entrée Aucun/VGA1/VGA2/ ((curr. Src (src. #00160 1 HDMI1/HDMI2/Vidéo/ actuelle)) Multimédia Version du #00161 1 Okddd ddd : Version FW...
-
Page 54: Avis Concernant Les Réglementations & La Sécurité
Annexes Avis concernant les Réglementations & la Sécurité Cet appendice liste les instructions générales concernant votre projecteur. Avis FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à... -
Page 55: Conditions De Fonctionnement
Annexes Conditions de Fonctionnement Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes : 1. Cet appareil ne doit pas provoquer d’interférences néfastes, et 2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. -
Page 56: Pour Votre Sécurité
Annexes Pour votre sécurité 440 455 2 16 12 5 AVERTISSEMENT - Ce projecteur est un appareil laser de classe 2 qui est conforme à la norme IEC 60825-1:2007 et CFR 1040.10 et 1040.11. - Produit laser de classe 2, ne pas regarder le faisceau. - Ce projecteur a un module laser intégré...
