Sommaire des Matières pour promethean UST-P2

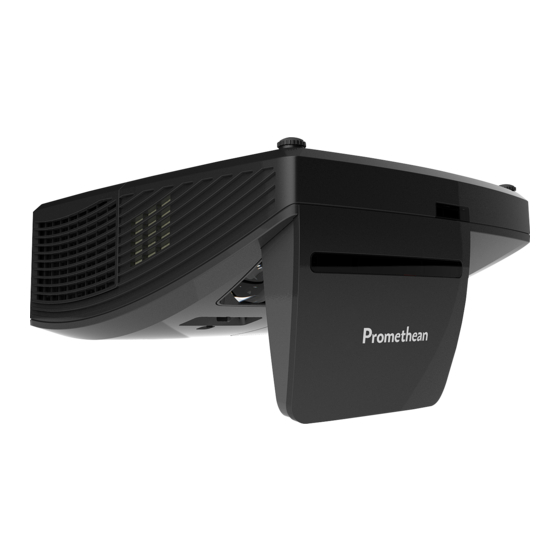

- Page 1 Modèle UST-P2 / UST-P1V1 UST-P2C / UST-P1CV1 projecteur Manuel d'utilisation TP-2056-V01...
-
Page 2: Identification Des Marques Déposées
Tout au long de ce manuel, les composants et les éléments dans les menus OSD sont indiqués en gras comme dans cet exemple : "Appuyez sur le bouton Menu sur la télécommande pour ouvrir le menu Principal." Ver.:3 Promethean, confidentiel société... -
Page 3: Consignes Générales De Sécurité
Ne posez rien sur le cordon d'alimentation. Ne placez pas le cordon d'alimentation dans un endroit de passage. Retirez les piles de la télécommande quand vous la rangez ou que vous ne comptez pas l'utiliser pendant une période prolongée. Remarque : RG1 IEC 62471-5:2015 Promethean, confidentiel société... -
Page 4: Avertissements Réglementaires
Chaque fois que cela est possible, des informations utiles – comme une illustration et sa description – sont conservées sur une page. Ce format imprimable offre plus de commodité et permet d'économiser du papier, protégeant ainsi l'environnement. Nous vous suggérons de n'imprimer que les sections qui peuvent vous être utiles. Promethean, confidentiel société... -
Page 5: Table Des Matières
..............................47 ONSEILS DE DEPANNAGE ’ ........................ 48 ESSAGES D ERREUR DES VOYANTS LUMINEUX ’ ................................ 48 ROBLEMES D IMAGE ............................... 49 ROBLEMES DE LAMPE ............................49 ROBLEMES DE TELECOMMANDE ........................49 NVOYER LE PROJECTEUR EN REPARATION Promethean, confidentiel société... - Page 6 Tableau de distance et de taille de projection ......................51 ........................52 ABLEAU DE MODE DE SYNCHRONISATION ............................55 IMENSIONS DU PROJECTEUR CONFORMITE A LA REGLEMENTATION ........................56 FCC ............................. 56 VERTISSEMENT DE LA .................................... 56 ANADA ............................. 56 ERTIFICATION DE SECURITE Promethean, confidentiel société...
-
Page 7: Mise En Route
Contactez immédiatement votre revendeur si des éléments étaient manquants, endommagés, ou si l’appareil ne fonctionnait pas. Il est recommandé de conserver l’emballage d’origine au cas où vous devriez retourner l’appareil au service de maintenance. Attention : Evitez d’utiliser le projecteur dans un environnement poussiéreux. Promethean, confidentiel société... -
Page 8: Composants Du Projecteur
Refroidissement DEL ALIMENTATION Verte Allumer, Prêt à allumer (Veille) Important : Les orifices de ventilation du projecteur permettent une bonne circulation d’air, et de refroidir ainsi la lampe de projection. Ne bloquez aucun des orifices de ventilation. Promethean, confidentiel société... -
Page 9: Vue Arrière
Si votre appareil vidéo a plusieurs sources d’entrée, il est conseillé de connecter par ordre de priorité le HDMI/DVI, le composante (via VGA), le Composite, pour une meilleur qualité d’image. Avertissement : Par mesure de précaution, coupez l'alimentation au projecteur et les périphériques avant de rétablir les connexions. Promethean, confidentiel société... -
Page 10: Vue De Dessous
La fabrication d'une fixation au plafond doit être d'une forme et d'une solidité adaptées. La capacité de charge de fixation au plafond doit dépasser le poids de l'équipement installé, et comme précaution supplémentaire, doit pouvoir supporter trois fois le poids de l'équipement (pas moins de 5,15 kg) pendant 60 secondes. Promethean, confidentiel société... -
Page 11: Elements De La Telecommande
2. Assurez-vous que rien n’encombre le chemin entre la télécommande et le projecteur. Si l'espace entre la télécommande et le projecteur est obstrué, vous pouvez faire réfléchir le signal de la télécommande sur certaines surfaces réfléchissantes, telles que des écrans de projection. Promethean, confidentiel société... - Page 12 Modifie les paramètres dans l’OSD Page Préc Page précédente quand connecté par USB à un PC Gauche Flèche gauche quand connecté par USB à un PC Entrée Touche Entrée quand connecté par USB à un PC Alimentation Allume/éteint le projecteur Promethean, confidentiel société...
-
Page 13: Plage De Fonctionnement De La Telecommande
Si le projecteur ne répond pas à la télécommande, rapprochez-vous un peu du projecteur. Boutons du projecteur et de la télécommande Le projecteur peut être opéré avec la télécommande. La télécommande peut être utilisée pour accéder à toutes les fonctions. Promethean, confidentiel société... -
Page 14: Installation Et Utilisation
Attention : 1. Utilisez uniquement des piles AAA (les piles alcalines sont recommandées). 2. Eliminez les piles usagées conformément à la règlementation locale. 3. Retirez les piles si vous n’utilisez pas le projecteur pendant des périodes prolongées. Promethean, confidentiel société... -
Page 15: Allumer Et Eteindre Le Projecteur
à nouveau sur Alimentation” apparaît, appuyez sur le bouton ALIMENTATION. Le projecteur s’éteint. Attention : Ne débranchez pas le cordon d’alimentation tant que la DEL ALIMENTATION n’est pas devenue verte - indiquant que le projecteur a refroidi. Promethean, confidentiel société... -
Page 16: Configurer Un Mot De Passe D'accès (Verrou De Sécurité)
Appuyez sur le bouton MENU pour ouvrir le menu de l'OSD. Appuyez sur le bouton du curseur ◄► pour aller dans le menu Installation I. Appuyez sur le bouton du curseur ▲▼ pour sélectionner Avancé. Promethean, confidentiel société... - Page 17 Entrez le mot de passe dans l'ordre dans lequel vous l'avez défini à l'étape 5. Si vous avez oublié le mot de passe contactez le service clientèle. Le service clientèle validera le possesseur et aidera à réinitialiser le mot de passe. Promethean, confidentiel société...
-
Page 18: Reglage Du Niveau Du Projecteur
Assurez-vous que les câbles sont dans un endroit protégé. Vous pourriez vous prendre les pieds dedans. Pour régler l'angle de l'image, tournez l'ajusteur d'inclinaison vers la droite ou vers la gauche jusqu'à ce qu'il soit à l'emplacement souhaité. Promethean, confidentiel société... -
Page 19: Regler Le Focus Et La Distorsion
. Utilisez les boutons Distorsion de la télécommande afin de corriger l'effet de trapèze de l'image (plus large en haut ou en bas). Le contrôle de distorsion apparaît sur l'affichage. Promethean, confidentiel société... -
Page 20: Parametres Du Menu Daffichage Sur Lecran (Osd)
La disponibilité de toutes les fonctions dans l’OSD dépend de la source vidéo. Par exemple, les éléments Position Horizontale/Verticale dans le menu Ordinateur peuvent seulement être modifiés lors d’une connexion à un PC. Les fonctions non disponibles ne peuvent pas être utilisées et sont grisées. Promethean, confidentiel société... -
Page 21: Configuration De La Langue De L'osd
2. Appuyez sur le bouton curseur ▲▼ jusqu’à ce que Langue soit en surbrillance. 3. Appuyez sur le bouton de curseur ◄► jusqu'à ce que la langue désirée soit en surbrillance. 4. Appuyez deux fois sur le bouton MENU pour fermer l'OSD. Promethean, confidentiel société... -
Page 22: Vue D'ensemble Du Menu Osd
Réinitialiser Ordinateur Position horizontale -5~5 Position verticale -5~5 Fréquence 0~31 Alignement -5~5 Image auto Vidéo AGC Vidéo Marche, Arrêt Saturation vidéo 0~100 Teinte Vidéo 0~100 Mode Film Auto, Désactivé Surbalayage vidéo Marche, Arrêt Sous-titrage Marche, Arrêt Réinitialiser Promethean, confidentiel société... - Page 23 Distorsion -40~40 Avancé Antivol sécurité Marche, Arrêt Couleur du mur Arrêt, Jaune clair, Rose, Vert clair, Bleu, Tableau noir Minuteur de Minuteur Marche, Arrêt présentation Durée minuteur 1-60 Réinitialisation du minuteur Zoom numérique -10~10 Réinitialiser Promethean, confidentiel société...
- Page 24 Marche, Arrêt Adresse IP 0~255, 0~255, 0~255, 0~255 Masque de sous- 0~255, 0~255, 0~255, réseau 0~255 Passerelle 0~255, 0~255, 0~255, 0~255 0~255, 0~255, 0~255, 0~255 Appliquer Réinitialisation d’usine État Source active Informations vidéo Heures lampe (Normal, Brillant) Promethean, confidentiel société...
-
Page 25: Menu Image
Appuyez sur le bouton du curseur ◄► pour ajuster la correction gamma de Gamma l’affichage. Appuyez sur (Entrée) / ► pour accéder au menu Avancé. Avancé Voir la Fonctionnalité Avancé en page 20. Appuyez sur (Entrée) / ► pour réinitialiser tous les paramètres à leurs valeurs par Réinitialiser défaut. Promethean, confidentiel société... -
Page 26: Fonctionnalité Avancé
(Entrée) / ► pour entrer dans le menu gestionnaire de couleurs. Gestionnaire de (Plage : Rouge - Vert - Bleu - Cyan - Magenta - Jaune - Blanc). couleurs Voir page pour plus d'information sur Gestionnaire de couleurs. Promethean, confidentiel société... -
Page 27: Gestionnaire De Couleurs
Sélectionnez pour entrer dans le Gestionnaire de couleurs jaune. Jaune Appuyez sur lesboutons ◄► pour ajuster la Teinte, Saturation et Gain. Sélectionnez pour entrer dans le Gestionnaire de couleurs blanc. Blanc Appuyez sur les boutons ◄► pour ajuster la Rouge, Vert et Bleu. Promethean, confidentiel société... -
Page 28: Menu Ordinateur
Appuyez sur le bouton de curseur ◄► pour ajuster l’horloge d’échantillonnage A/N. Alignement Appuyez sur le bouton de curseur ◄► pour ajuster le point d’échantillonnage A/N. Appuyez sur (Entrée) / ► pour ajuster automatiquement la phase, alignement, Image Auto taille et position. Promethean, confidentiel société... -
Page 29: Menu Video
(Entrée) / ► pour réinitialiser tous les paramètres à leurs valeurs par Réinitialiser défaut. Remarque : Un effet d'escalier vidéo peut se produire lors de la lecture de vidéo entrelacée. Pour surmonter ce problème, ouvrez le menu Vidéo et ajustez la fonctionnalité Mode Film. Promethean, confidentiel société... -
Page 30: Menu Installationi
(Entrer) / ► pour ouvrir le menu Avancé. Avancé Voir Fonctionnalité Avancé à la page 26. Appuyez sur (Entrée) / ► pour réinitialiser tous les paramètres aux valeurs par Réinitialiser défaut (nécessite la Langue et le Verrou de sécurité). Promethean, confidentiel société... -
Page 31: Installation De Activboard
Remarque : Seulement disponible lorsque Tableau blanc 4:3/16:9 est sélectionné. Ajustement Appuyez sur les boutons ◄► pour ajuster la position horizontale de l'image. horizontal de Remarque : Seulement disponible lorsque Tableau blanc 4:3 est sélectionné. l'image Promethean, confidentiel société... -
Page 32: Fonctionnalité Avancé
Appuyez sur les boutons de navigation ◄► pour activer ou désactiver le compteur Minuteur de présentation. Appuyez sur les boutons de navigation ◄► pour sélectionner la durée du compteur Durée minuteur (1-60 minutes). Réinitialisation Appuyez sur (Entrer) / ► pour réinitialiser les réglages du compteur. minuteur Promethean, confidentiel société... -
Page 33: Menu Installation Ii
28. Appuyez sur (Entrée) / ► pour réinitialiser tous les éléments aux valeurs Réinitialisation d'usine préréglées en usine. Appuyez sur (Entrée) / ► pour accéder au menu Etat. Etat Voir page pour plus d'informations sur Etat. Promethean, confidentiel société... -
Page 34: Fonctionnalité Avancé
Pour profiter de la fonction 3D, activez tout d'abord le paramètre Lire les films en 3D situé dans votre appareil DVD sous le menu Disque 3D. Pour profiter de la fonction Réseau en mode veille faible alimentation, activez le mode faible alimentation et définissez le réseau sur RS232. Promethean, confidentiel société... -
Page 35: Paramétrage Du Menu Osd
(Entrée) / ► pour tester le contrôleur de la télécommande IR pour un télécommande diagnostic. Test de couleur Appuyez sur (Entrée) / ► pour sélectionner différentes couleurs à l'écran. Test USB Appuyez sur (Entrée) / ► pour tester la connexion USB avec le PC connecté. Promethean, confidentiel société... -
Page 36: Réinit. La Lampe
Appuyez sur ◄► pour mettre l'inversion de synchro 3D sur Marche ou sur Arrêt. Format 3D Appuyez sur les boutons ◄► pour activer ou désactiver le Format 3D. Remarque : Le modèle est prêt pour la 3D, veuillez contacter Promethean pour plus de détails. Promethean, confidentiel société... -
Page 37: Réseau
Entrez un masque de sous-réseau valide si DHCP est désactivé. Passerelle Entrez une adresse de passerelle valide si DHCP est désactivé. Entrez un nom de DNS valide si DHCP est désactivé. Appliquer Appuyez sur (Entrée) / ► pour confirmer les paramètres. Promethean, confidentiel société... - Page 38 Ce projecteur est conforme et support les périphérique(s) Extron pour référence. http://www.extron.com/ Pour plus d'informations sur la gamme de périphériques externes qui peuvent être connectés au port LAN/RJ45, ainsi que les commandes de contrôle pour chaque périphérique externe, s'il vous plaît contactez l'équipe de service directement. Promethean, confidentiel société...
- Page 39 LAN_RJ45 1. Connecter un câble RJ45 aux ports RJ45 sur le projecteur et le PC (Portable). 2. Sur le PC (portable), sélectionnez Départ → Contrôle Panneau → Réseau et Internet. Promethean, confidentiel société...
- Page 40 3. Cliquez avec le bouton droit sur Local Area Connection, et sélectionnez Properties. 4. Dans la fenêtre Properties, sélectionnez l'onglet Networking, et sélectionnez Internet Protocol (TCP/IP). 5. Cliquez sur Properties. Promethean, confidentiel société...
- Page 41 Le projecteur est paramétré pour être géré à distance. La fonction LAN/RJ45 s'affiche comme suit. En fonction de la page Web du réseau pour la chaîne d'entrée dans l'onglet tools (outils), la limite de la longueur d'entrée est dans la liste suivante ("espace" et autres symboles de ponctuation inclus) : Promethean, confidentiel société...
- Page 42 Configuration du réseau Masque de sous-réseau Passerelle par défaut Serveur DNS Activé (S/O) Mot de passe Utilisateur Nouveau mot de passe Confirmer Activé (S/O) Mot de Passe Admin Nouveau mot de passe Confirmer Pour plus d'informations, visitez http://www.crestron.com/. Promethean, confidentiel société...
-
Page 43: Rs232 Avec Fonction Telnet
Assurez-vous que l'ordinateur portable/le PC peut accéder à la page web du projecteur. Assurez-vous que le "Pare-feu de Windows" est désactivé au cas où la fonction "TELNET" filtre par ordinateur portable/PC. Démarrer => Tous les programmes => Accessoires => Invite de commande Promethean, confidentiel société... -
Page 44: Comment Faire Pour Avoir Telnet Activé Dans Windows Vista
Comment faire pour avoir TELNET activé dans Windows VISTA / 7 L'installation par défaut de Windows VISTA n'inclue pas la fonction “TELNET”. Cependant l'utilisateur final peut l'activer en utilisant "Activer ou désactiver des fonctions de Windows. Ouvrez “Panneau de contrôle” dans Windows VISTA Ouvrez “Programmes” Promethean, confidentiel société... -
Page 45: Page De Spéc Pour "Rs232 Via Telnet"
Limite de 4 pour Contrôle-Telnet : Le délai minimum pour la commande RS232 suivante doit être plus de 200 (ms). (*, dans Windows l'utilitaire “TELNET.exe” intégré, l'appui sur la touche “Entrer” va envoyer un code "Retour charriot" et "Nouvelle ligne".) Promethean, confidentiel société... -
Page 46: Réinitialisation D'usine
Affiche les informations de résolution/vidéo pour la source RVB et le standard de Informations vidéo couleur pour la source vidéo. Heures de lampe Les informations de temps d'utilisation de la lampe s'affichent. Les compteurs Normal (Normal, Lumineux) et Lumineux sont séparés. Promethean, confidentiel société... -
Page 47: Entretien Et Securite
Prenez soin d’éteindre et de débrancher le projecteur au moins 30 minutes avant de remplacer la lampe. Le non respect de cette consigne pourrait entraîner des brûlures graves. Retirez la vis sur le couvercle du compartiment de lampe. Retirez le couvercle du compartiment de la lampe. Promethean, confidentiel société... - Page 48 éviter tout dommage. Remarque : Le module de lampe doit être parfaitement mis en place et le connecteur de la lampe doit être connecté correctement avant de serrer les vis. Promethean, confidentiel société...
-
Page 49: Réinitialiser La Lampe
Appuyez sur le curseur ► ou sur le bouton Entrée. Un message d'écran apparaît. Appuyez sur les boutons ▼ ▲ ◄ ► pour réinitialiser la lampe. Appuyez sur le bouton MENU pour retourner à Installation II. Promethean, confidentiel société... -
Page 50: Nettoyer Le Projecteur
2. Ne touchez jamais le miroir du projecteur ou l'objectif avec vos doigts. 3. N'utilisez pas un chiffon à fibres dures. 4. N’utilisez pas des produits de nettoyage abrasif,des solvants ou des produits chimiques. Promethean, confidentiel société... -
Page 51: Nettoyer Le Boîtier
3. Si un petit peu d’eau pénètre dans l’intérieur du projecteur pendant le nettoyage, laissez-le débranché plusieurs heures dans une salle bien aérée avant de l’utiliser. 4. Si beaucoup d’eau pénètre dans le projecteur en le nettoyant, envoyez-le au service d’entretien. Promethean, confidentiel société... -
Page 52: Utiliser Le Verrou De Securite
800-535-4242, http://www.Kensington.com. Utiliser la barre de sécurité En plus de la fonction de protection par mot de passe et de verrouillage Kensington, la Barre de sécurité aide à protéger le EST-P1 contre le vol. Voir l’illustration suivante. Promethean, confidentiel société... -
Page 53: Depannage
Par exemple, si vous remplacez les piles et le problème persiste, remettez les piles d'origine et passez à l’étape suivante. Notez les étapes effectuées lors du dépannage : Ces informations peuvent être utiles si vous devez contacter le service d'assistance technique ou pour passer au service clientèle. Promethean, confidentiel société... -
Page 54: Messages D'erreur Des Voyants Lumineux
Ajustez le paramètre Contraste dans le menu Image de l’OSD. Problème : La couleur de l’image projetée ne correspond pas à l’image source Ajustez les paramètres Temp. de couleur et Gamma dans le menu Image de l’OSD. Promethean, confidentiel société... -
Page 55: Problemes De Lampe
Joignez une description du problème et une liste des étapes par lesquelles vous êtes passé lorsque vous avez tenté de résoudre le problème : L'information peut être utile au personnel du service de réparation. Retournez le projecteur à l'endroit où vous l'avez acheté. Promethean, confidentiel société... -
Page 56: Specifications
PECIFICATIONS Spécifications UST-P2 / UST-P1V1 Modèle UST-P2C / UST-P1CV1 Type d'écran DMD 0,65" WXGA Résolution WXGA 1280 x 800 Natal Distance de projection 340,3+/-10mm 421,9+/-10mm Taille de l'écran de projection 16:10 (87") 16:9 (95") (diagonale) Distorsion verticale correction +/- 40 degrés Méthodes de projection... -
Page 57: Distance De Projection V.s. Taille De Projection
Distance de projection Tableau de distance et de taille de projection WXGA 16:9 16:10 Distance 421,9+/-20mm 340,3+/-20mm 372,1+/-20mm Diagonale 95" 87" 78" 2089mm 1880mm 1566mm Distorsion Hauteur de 1175mm 1175mm 1175mm l'image Largeur de 327,6+/-50mm 300,2+/-50mm 310,7+/-50mm l'image Promethean, confidentiel société... -
Page 58: Tableau De Mode De Synchronisation
** 1024 x 768 97,6 120,0 ○ ○ － － 1024 x 768 99,0 120,0 ○ ○ － － 1152 x 864 67,5 75,0 ○ ○ － － * 1280 x 720 45,0 60,0 ○ ○ － － Promethean, confidentiel société... - Page 59 1920 x 1080 67,5 60,0 ○ ○ － － — — 640 x 480 35,0 66,7 — — 832 x 624 49,7 74,5 Apple Macintosh — — 1024 x 768 60,2 74,9 — — 1152 x 870 68,7 75,1 Promethean, confidentiel société...
- Page 60 3D ci-dessus sur la carte d'affichage. La résolution de la dalle pour le projecteur est de 1280 x 800. Une résolution autre que la résolution natale peut s'afficher avec des tailles textes ou de lignes inégales. Promethean, confidentiel société...
-
Page 61: Dimensions Du Projecteur
Dimensions du projecteur 287.50 287,50 Promethean, confidentiel société... -
Page 62: Conformite A La Reglementation
à l'utilisateur de faire fonctionner ce matériel. Canada Cet appareil numérique de classe B est conforme avec l’ ICES-003 canadien. Certification de sécurité FCC-B, UL, CB, CE, CCC, KC, GOST, SASO, KUCAS, NOM, PSB et TUV-Safety Promethean, confidentiel société...
