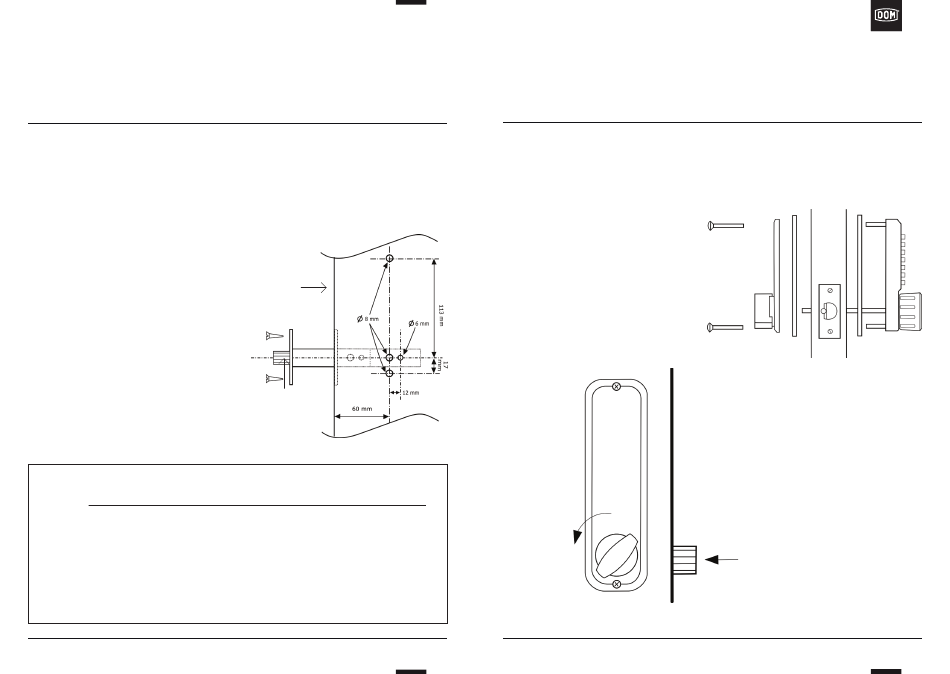

Perçage de la porte
UNITECNIC 2230 ET 2230CS - MANUEL D'INSTRUCTION
■ Percer 3 trous de 8mm,
alignés verticalement à
60mm du bord de la porte.
■ Percer 1 trous de 6mm
du côté opposé au pêne,
comme indiqué ci-contre.
■ Percer 1 trous de 22mm,
centré dans le chant
de la porte et tailler un
encastrement pour
insérer la têtière.
■ Disposé le pêne dans la
porte, de sorte que le
contre pêne de sécurité
soit du côté tirant.
■ Fixer le pêne à l'aide des
vis à bois fournies.
Conseil
■ Tracer les trous des
2 côtés de la porte,
pour éviter des problèmes
de symétrie au moment
du montage.
8
Un gabarit de perçage
est a votre disposition
dans l'emballage.
Penser à pointer les 2 côtés
de la porte si vous souaitez
l'utiliser pour le perçage.
Bord de
la porte
Contre-pêne
de sécurité
■ Percer d'un côté de la
Cette méthode évite
porte à "mi-bois". Puis
également les
percer entièrement par
éclatements du bois.
l'autre côté en faisant
se rejoindre les trous.
Pose du verrou
UNITECNIC 2230 ET 2230CS - MANUEL D'INSTRUCTION
Fixer les 2 boîtiers sur
la porte, avec les flasques
en caoutchouc et les 2 vis.
Vérifier immediatement que
le bouton intérieur entraîne le
pêne sans aucune difficulté.
9
