Inclinaison

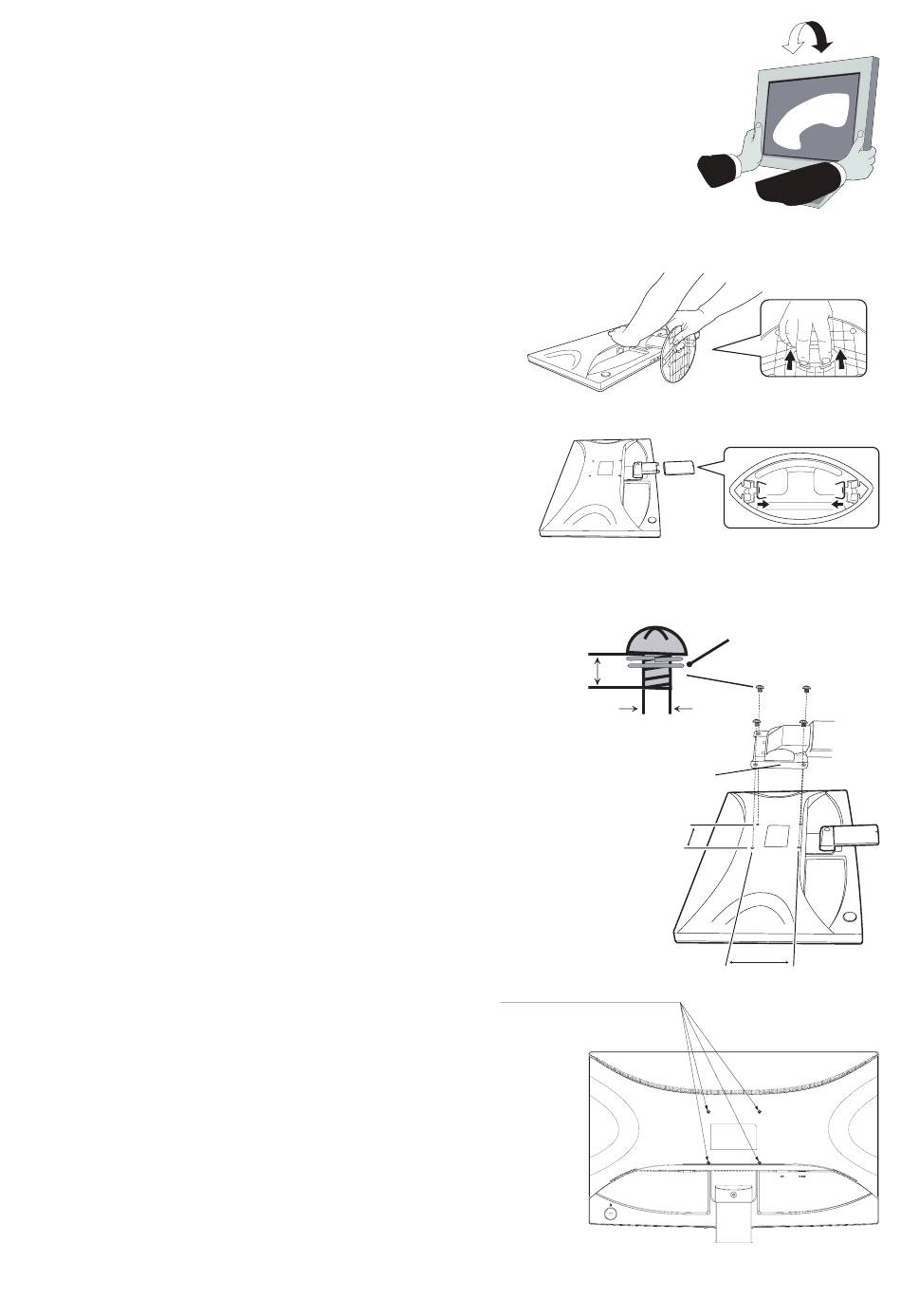

Tenez le haut et le bas de l'écran du moniteur et ajustez manuellement l'inclinaison souhaitée (Figure TS.1).
REMARQUE : manipulez l'écran avec précaution lorsque vous l'inclinez.
Réemballage
Retirez le support de socle et le col du support.
1. Déconnectez tous les câbles.
2. Placez le moniteur face vers le bas sur une surface non abrasive.
3. Retirez le support de socle. Poussez les loquets vers le haut et retirez le socle (Figure S.1).
4. Retirez le col du support. Poussez les deux loquets vers le bas et retirez le col du support (Figure S.2).
REMARQUE : Manipulez avec soin lorsque vous retirez le support de socle et le col du
support.
Si vous avez du mal à retirer le support de socle, essayez de le bouger
lentement d'un côté puis de l'autre.
Installation du bras fl exible
Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible.
Pour préparer le moniteur en vue d'un autre montage :
•
Suivez les instructions du fabricant pour le montage de l'écran.
•
Afi n de respecter les prescriptions relatives à la sécurité, le moniteur doit
être monté sur un bras pouvant supporter son poids et il doit posséder la
certifi cation UL.
Reportez-vous à la page 12 pour obtenir de plus amples informations.
Retirez le support de socle avant le montage.
Retrait du support de socle pour montage
Pour préparer le moniteur en vue d'un autre montage :
1. Déconnectez tous les câbles.
2. Placez le moniteur face vers le bas sur une surface non abrasive.
3. Poussez les loquets vers le haut et retirez le socle (Figure S.1).
Le moniteur peut maintenant être monté d'une façon différente.
Inversez cette procédure pour fi xer à nouveau le support.
REMARQUE : Manipulez avec soin lors de retrait du support du moniteur.
Si vous avez du mal à retirer le support de socle,
essayez de le bouger lentement d'un côté puis de l'autre.
Ne retirez pas le col du support lorsque vous procédez de cette
manière.
Montage du bras fl exible
Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible.
1. Suivez les instructions de la partie Comment retirer le support du
moniteur pour retirer le support.
2. Veuillez utiliser les vis fournies (4) comme indiqué sur l'image
lors de l'installation.
Attention :
Afi n de respecter les prescriptions relatives à la
sécurité, le moniteur doit être monté sur un bras
garantissant la stabilité nécessaire en fonction du
poids du moniteur.
Le moniteur LCD doit être uniquement utilisé avec un bras
homologué (par exemple, portant la marque GS).
REMARQUE : serrez toutes les vis
(force de montage recommandée : de 98 à 137N•cm).
12 mm
Épaisseur de la fi xation (bras)
4 vis (M4)
(Profondeur max. : 10 mm)
Si vous utilisez d'autres vis,
vérifi ez la profondeur du trou.
Français-8
Figure TS.1
Figure S.1
Figure S.2
4 x 12 mm avec rondelle
de blocage et rondelle
M4
2~3,2 mm
100 mm
100 mm
Poids de l'assemblage du LCD : 4,1 kg
plate
