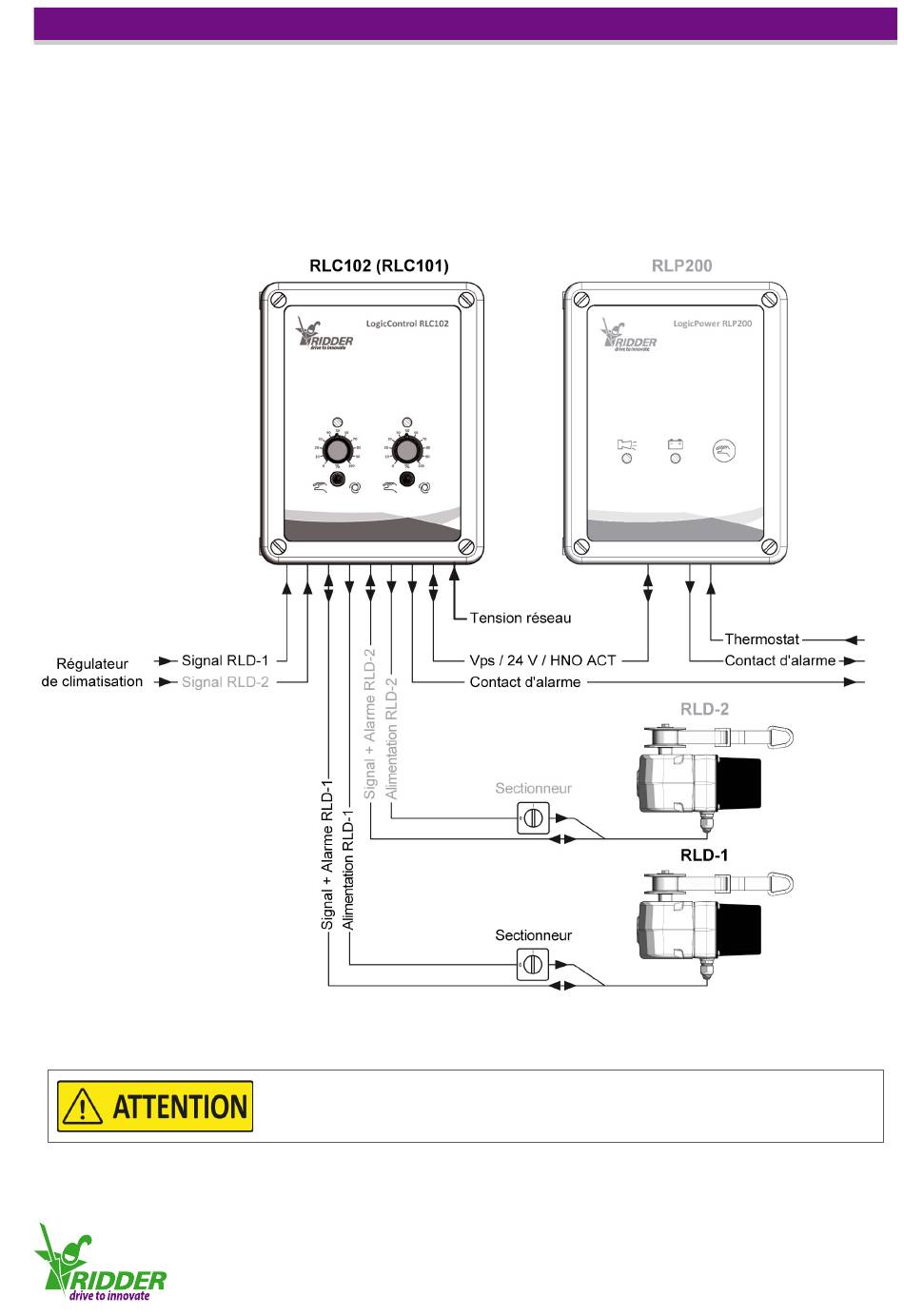

4.1 Raccordement de la RLC100 - Aperçu schématique
La commande LogicControl RLC100 doit être raccordée comme indiqué dans l'aperçu schématique
qui suit. Cet aperçu présente une LogicControl RLC102 pour la commande de deux entraînements
LogicDrives RLD80. Pour l'application de la RLC101, il manque les connexions RLD-2. Le paragraphe
4.4 montre un schéma électrique détaillé pour le raccordement de la RLC100.
L'alimentation de secours LogicPower RLP200 reprise dans le schéma est utilisable en option avec la
RLC100.
Toujours déconnecter la tension d'alimentation
en cas de travaux sur la LogicControl RLC100 !
