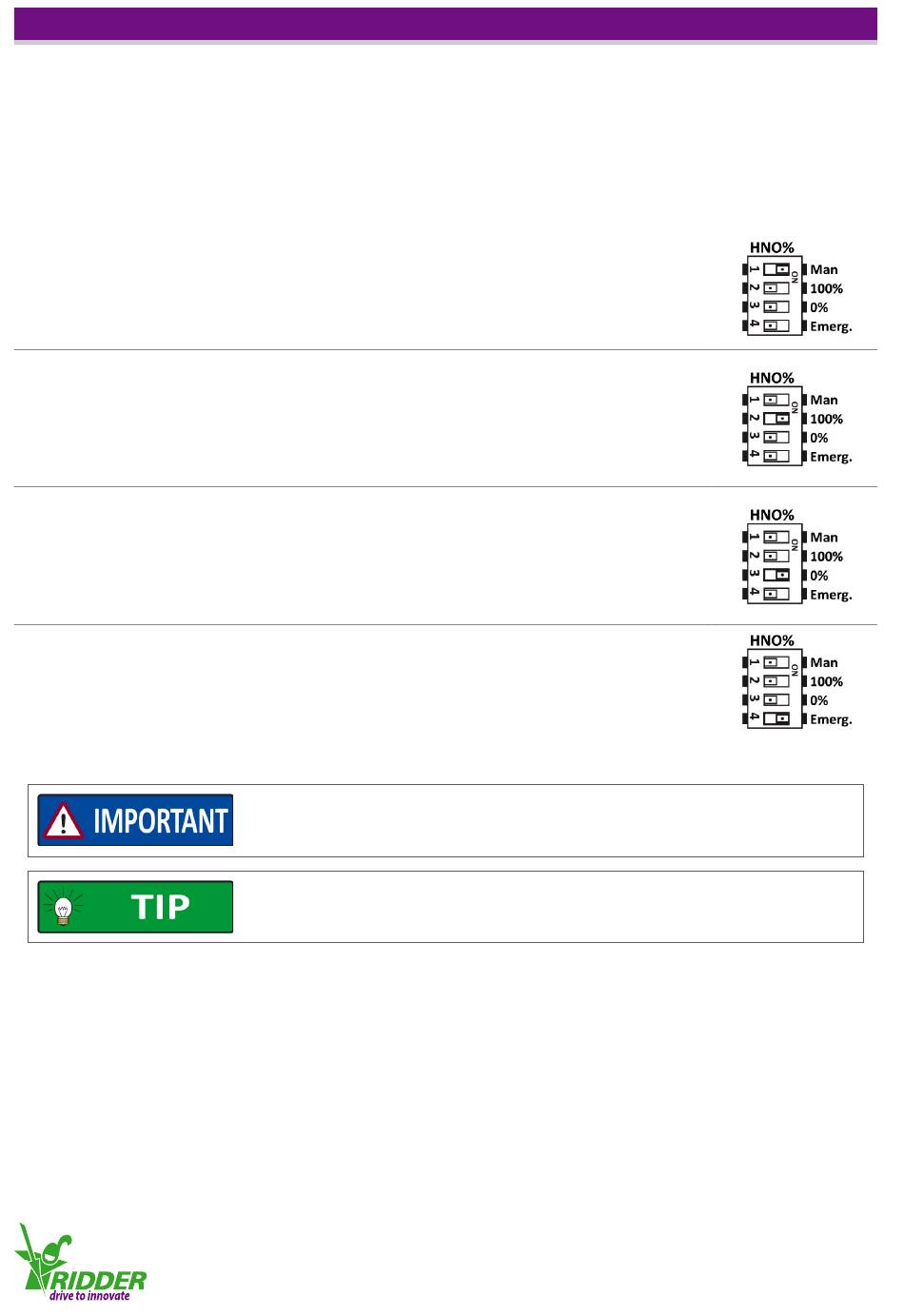

5.2 Réglage de la RLC100 - Commutateur DIP commande position d'urgence (avec option RLP200)
Pour mettre, en cas de panne de courant, un LogicDrive en position d'urgence, la RLC100 doit être
connectée à une alimentation de secours Ridder LogicPower RLP200. En cas de panne de courant, la
RLP200 devient active comme source d'alimentation et le LogicDrive est mis par la RLC100 dans une
position d'urgence préréglée : Position de la molette, ouvert, fermé ou dans la position d'urgence
apprise du LogicDrive. Ce réglage de la position d'urgence peut être effectué dans la RLC100 avec le
commutateur DIP HNO % (HNO = Hazardous No-voltage Override).
MAN
100%
0%
Emerg
En situation HNO ACT, le moteur est mis dans la position
qui a été réglée au moyen de la commande manuelle.
Le signal de commande en en cas de situation HNO ACT
égal au voltage maximal (réglé pour 100 %).
Le moteur est mis dans la position d'extrémité A ou B.
Exemple : Si le signal de commande est de 0-10 V DC, il
passe en cas de situation HNO ACT à 10 V DC.
Le signal de commande en en cas de situation HNO ACT
égal au voltage minimal (réglé pour 0 %).
Le moteur est mis dans la position d'extrémité A ou B.
Exemple : Si le signal de commande est de 0-10 V DC, il
passe en cas de situation HNO ACT à 0 V DC.
En cas de situation HNO ACT, le signal de commande est
déconnecté (0 V DC). Le moteur est mis dans la position
d'urgence C réglée sur le RLD80.
une seule option doit être réglée sur "ON" !
la LogicPower RLP200dans le manuel de ce produit.
Ridder Drive Systems
Sur le commutateur DIP HNO %,
Vous trouverez plus d'informations sur
T +31 (0)341 416 854
F +31 (0)341 416 611
12
I www.ridder.com
